شاركونا لعبة المنطق الرقمي بس للبيعرف

سأخبرك بشئ هام جداً لحل السؤال:

/index.php?showtopic=173894

اقتباس

1. عنوان غير مناسب.

2. قسم خاطئ

3. على الأقل اكسبي شرف المحاولة وجربي بنفسك أم هذا سؤال تعجيزي من خارج المنهاج!!

انا صاحب هذه الاسئلة واليكم اول اقتراح في الحل واتمنى الاكثر

(A'+C)(A'+C')(A+B+C'D)=

(A'A'+A'C'+CA'+CC')(A+B+C'D)= :A'A'=A,CC'=0

(A+A'C'+CA')(A+B+C'D)=

AA+AB+AC'D+A'C'A+A'C'B+A'C'C'D+CA'A+CA'B+CA'C'D= :AA=A,A'C'A=0,A'C'C'D=ACD,CA'A=0,CA'C'D=0.

A+AB+AC'D+A'C'B+A'CD+A'CB=

A(1+B)+AC'D+A'C'B+A'CD+A'CB= :1+B=1,وبأخذ الحدود الثلاث الاخيرة نصل الى A'(B+CD)

A+AC'D+A'(B+CD)=

A+AC'D+A'B+A'CD.

سؤالي هل هذه الاجابة صح بس لكي لا احد يقول اننا لم نجرب الحل

وشكراً :ty: :hmm:

مروه عبدالله المومني كتب:

انا صاحب هذه الاسئلة واليكم اول اقتراح في الحل واتمنى الاكثر

صاحب آه؟ :wink:

بالمناسبة اذكر أي السؤالين هو الصحيح

(A'+C)(A'+C')(A+B+C'+D)

(A'+C)(A'+C')(A+B+C'D)

فهناك فرق كبير

أيضاً ملاحظة: AA' = 0, A'A' = A', AA = A, AA'X = 0

الكود الثاني هو الصحيح وملاحظاتي صح ف

a'a'=aوليسa'

وبعدين الجزء الاخير من الكود الاول اللي انت كاتبه مو موجود عندي والصح هو الجزء الاخير في الكود\ الثاني وانا ما حليت الا السؤال الاول من هاي الاسئلة فهل هو حل صحيح ضمن القوانين الجبرية الرقمية في هذا النظام الرقمي فلو تتكرم بدون اي تعليق بيجرح اذا بتعرف صحة هالحل او لا وبتمنى لو في اقتراحات لحل السؤال الثاني مع اني حليته لحالي بس مش متأكد من الحل لو حد بيعرف يعطي اكثر من حل وشكرا..... :wacko: :tantrum: :mad:

يا أخـي/أختي

أول شئ أنا لم أجلب شئ من عندي،

هذا سؤالك في أول مشاركة:

وهذا سؤالك عندما بدأت بالحل:

والاثنين مختلفين لذلك سألتك فالمشكلة عندك وليست عندي، تأكد من السؤال رعاك الله كي لا نضيع الوقت.

النقطة 2:

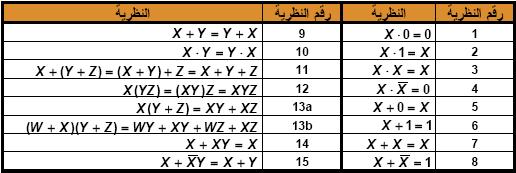

تذكرة بقوانين جبر بول

انظر/ي كيف أن:

X.X = X

وبنفس الطريقة يكون:

وإن لم يعجبك هذا فلديك قانون ديمورغان للإثبات:

عالج ما بين القوسين أولاً بعملية OR بدلاً من تطبيق ديمورغان فتجد أن الناتج

النقطة 3:

أنا لا أجرح فيك، لكن هناك قوانين تستطيع إيجادها بكلمتين ونقرة زر في Google عندما لا تكون متأكد من الطريقة.

عد وحاول في السؤال الأول، وبالمناسبة لو كان بالشكل:

فهناك طريقة أخرى للاختزال أن تبدأ باخراج العامل المشترك من الحدين الأول والثاني ثم تقوم بتوزيعه بعملية AND على الحد الثالث وانظر إلام تصل وأخبرنا.

صحيح انا اعتذر عن الخلل الحاصل في كتابة السؤال لكن الامر اختلط عندما كتبته اول مره والسؤال الصح هو ما قمت بحله

سؤالي الان كيف مسموح باخراج A'كعامل مشترك من اول قوسين طيب ما بصير اعمل علىا فك الاقواس وتوزيع القوس الاول على التاني؟؟؟؟؟؟؟؟؟؟ثم الناتج على القوس الخير وبالتالي نستخدم النظريات في اخراج العوامل المشتركة وتطبيق باقي النظريات والخصائص؟؟؟؟؟؟؟؟؟ ونأسف اذا ثقلنا على اي حد

وقبلو الاعتذار اذا كنا نحن المخطئييييين. :wub:

يجوز طبعا توزيع الأقواس على بعضها البعض وما قصدته بإخراج العامل المشترك هو هذا

<< العامل المشترك

فتصبح المعادلة

ويبقى توزيع على ما داخل القوس.

وبالتالي ليست هذه الاجابة المطلوبة، لذلك قم باتباع الطريقة الأخرى بفك الأقواس مع التصحيح حسب الملاحظة في المشاركة السابقة.

Reduce the folllowing Boolean expressoin to the indicated number oof literals:

(A'+C)(A'+C')(A+B+C'D) to 4 literals.

=(A'A'+A'C'+CA'+CC')(A+B+C'D)

=(A'+A'C'+CA'+0)(A+B+C'D)

=(A'+A'C'+CA')(A+B+C'D)

=A'A+A'B+A'C'D+A'C'A+A'C'B+A'C'C'D+CA'A+CA'B+CA'C'D

=0+A'B+A'C'D+0+A'C'B+A'C'D+0+CA'B+0

=A'B+A'C'D+A'C'B+A'C'D+CA'B

=A'B+A'C'B+CA'B+(A'C'D+A'C'D)

=A'B+A'C'B+CA'B+A'C'D\\\\\\\\\NOW THIS IS 4 LITERALS.

هذا حل السؤال شو هل هو حل صح؟؟؟؟؟؟؟؟؟؟عملت التوزيع للاقواس وطبقت باقي القوانين وحصلت في النهاية على هذه الحدود الاربعة فهل الكلام سليم؟؟؟؟؟؟؟؟؟؟؟؟؟؟ ومشكور يا ابن الشام :calc: :hmm: :clapping:

مرحبا حاب اعطي اقتراح لحل لسؤال الثاني الخاص بموضوع الcomplement واليكم الحل وارجو من ذوي الخبرة التصحيح ورد الجواب ان صائب ام لا:

Find the complement of the following expreission:

F(x,y,z)=(x+y'+z)(x'+z')(x+y

F'(x,y,z)=((x+y'+z)(x'+z')(x+y)'

='(x+y'+z)'+(x'+z')'+(x+y)

=x'(y')'z'+(x')'(z')'+x'y'

=x'yz'+xz+x'y'

السلام عليكم الحل الذي قدمته انت للسؤال الثاني في خطأ عند السطر8 وذلك انه(X+X')= 1 وليس صفر متل ما انت كتبت الظاهر صار عندك خلل في هاي القاعدة وبالتالي الناتج الاخير مو متل ما طلع معك وانما متل ما انا كتبته في محاولتي لحل هذا السؤال وبتمنى انك تتأكد من هالقاعدة يعنيث اي متغير ORمع NOTالخاص فيه يعطي واحد وليس صفر اذاً الخطأ عندك هو لا يوجد صفر عند الناتج الاخير

الكلام صحيح ولا لا؟؟؟؟؟؟؟؟؟؟؟؟ :thumb_up: :thumb_up:

نعم صحيح وعذراً على الخطأ وشكراً على التنبيه.

تم تعديل المشاركة وتصحيحها.

السلام عليكم اريد شرح تفصيلي عن موضوع

Duality

مع الدعم بالامثلة التفصيلية

ولكم جزيل الشكر

:ty:
