السلام عليكم ورحمة الله وبركاته
كل عام وانتم بخير
انا عضو جديد هنا مكن مساعدة
عندي مشروع لانجاز متححسس الرطوبة متحسس الحرارة والضغط
الموصولين مع البيك

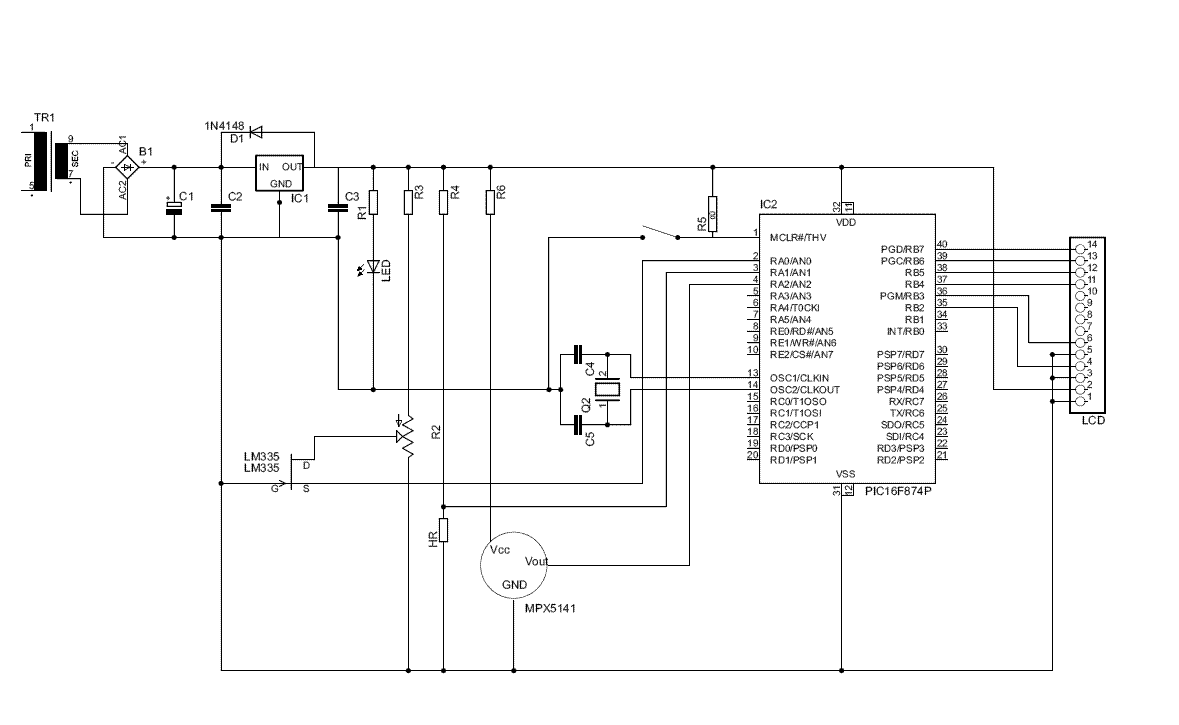

والمخطط في الرفقات
هنا عندي مشكلة في كيفية برمجة البيك من اجل متحسس الرطوبة
علما انه متحسس الحرارة والضغط نجحت في برمجتهم بالمكرو سي
تم تعديل هذه المشاركة بواسطة نــور في 8 أكتوبر 2008 في 23:33
اخواني ساعد وني ارجوكم ان في حاجة ماسة اليه
شوف اخي لم اتعامل معه من القبل بس ان شاء الله نساعدك ،

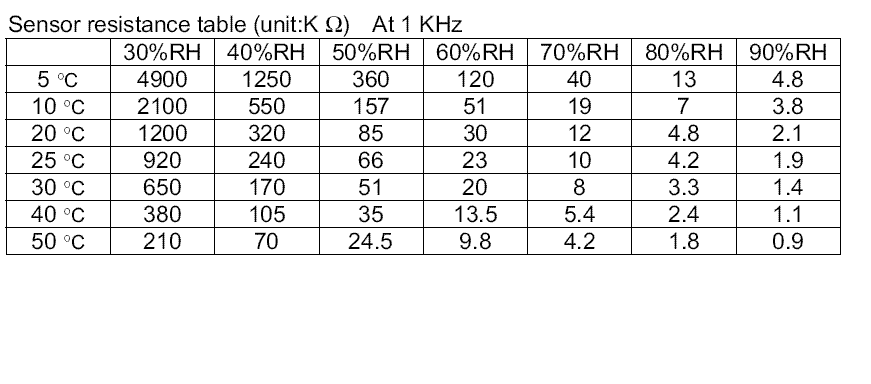

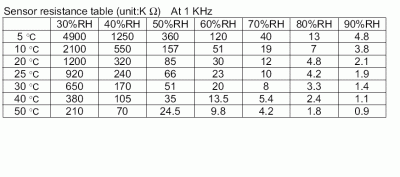

شوف هناك طريقين و المرجحة في الداتا شيت انك تستخدم AC قيمته 1rms بتردد 1khz مع القراءة يُفضل استخدام الAC excitation لمنع الpolarization .. اقرا اكثر عن الحساسات و تصنيعها من النوع هذا ، و رسمة التوصيل موجودة في الداتا شيت هي عبارة عن voltage divider بين مقاومة سنسور الحرارة و سنسور الرطوبة ، الجدول المرفق واضح انه من تجاربهم مع استخدام AC ، و لاحظ انك ستحتاج الي توحيده الخرج من الvoltage driver إن كان VI - AC Voltage ، و تقوم بتكبيره كما تشاء ، و مع التعويض في معادلة الvoltage divider الموجودة ، ستجد خرج يتغذي به الADC ، و المفروض بعد الحسابات انك تحدد مثل 1 فولت يعطي كم نسبة رطوبة ؟
BEng , Electronics and communications.
Embedded systems engineer.
Graphics Programmer
عالم الكومبيوتر هو من لديه المعرفة في علوم الكومبيوتر ، الرياضيات ، هندسة الالكترونيات -احمد صالح
اخي على المساعدة واضن انها تلك هي الفكرة سوف اقوم بالاطلاع اكثر على الحساسات من ذلك النوع
وان شاء الله خير
السلام عليكم
اخوت تم انشاء المشروع وكان يعمل بشكل جد شكرا لك من شاركني موضوعي
سلام
هل من الممكن أن تضع لنا وصف كامل عن مشروعك و يريت لو من الممكن لو تضع لنا الدارة كاملة مع الكود إن لم يكن لديك مانع
و طبعا هذا الامر سوف يحفظ بإسمك بإذن الله تعالى
