الرجاء توضيح مكونات هذه الدارة

أخى كل شئ مكتوب على الصورة أصلا

يعنى مثلا المكثفات تأخذ الحرف C المقاومات تأخذ الحرف R الدارات المتكاملة تأخذ هنا U

لو أن هناك شئ غير واضح حدده و نحن معك إن شاء الله

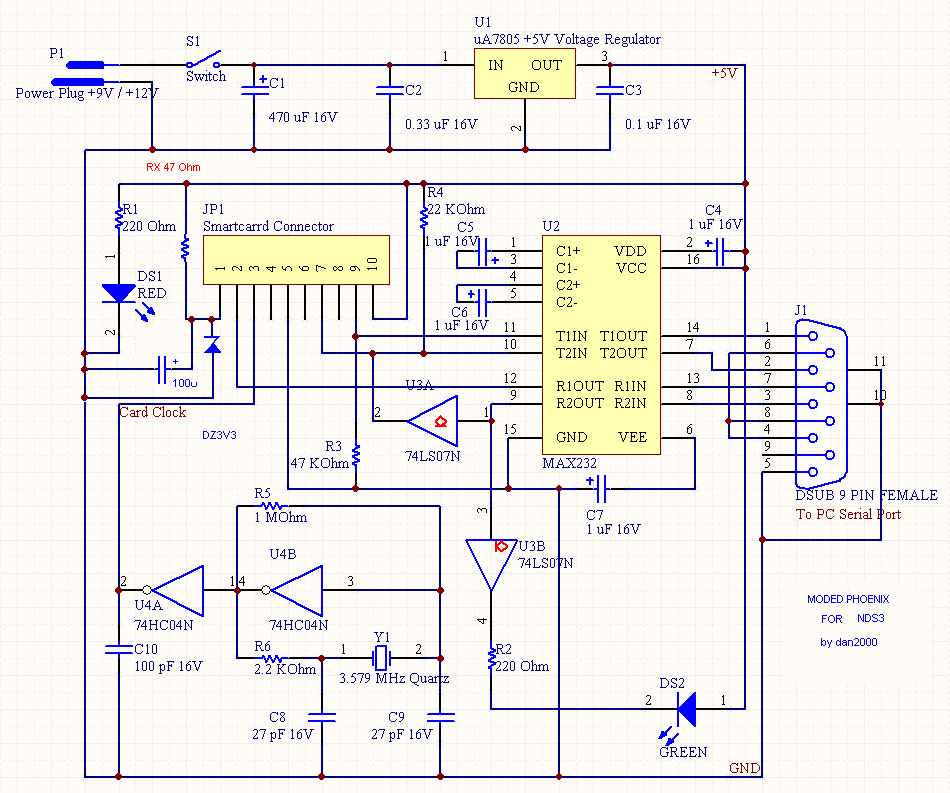

اخي الكريم هذه الدارة لقراة الكروت مثل كرت شريحة الهاتف النقال الى اخره ولكن هناك ايضا برنامج على الكمبيوتر يمكنك من الاتصال بهذه الشرائح او الكروت ويمكنك من نسخ هذه الكروت والتعديل عليها كل على حسب نوعها ولكن اخي الكريم هذه الدارة كبيرة نوعا ما فيمكنك الاستغناء عن max بترانزيستورين اسهل للتركيب ويمكن انا تاخذ التغذية من نفس جهاز الكمبيوتر وتعمل بنفس الجودة هذا اذا كنت تريد ان تعرف ما عمل هذه الدارة ة

اما عن المكثفات فمنها لرفع الجهد على max ومنها للضجيج او للتنعيم واذا هناك شيء محدد تريد السؤال عنها ؟

fadi-k كتب:

اخي الكريم هذه الدارة لقراة الكروت مثل كرت شريحة الهاتف النقال الى اخره ولكن هناك ايضا برنامج على الكمبيوتر يمكنك من الاتصال بهذه الشرائح او الكروت ويمكنك من نسخ هذه الكروت والتعديل عليها كل على حسب نوعها ولكن اخي الكريم هذه الدارة كبيرة نوعا ما فيمكنك الاستغناء عن max بترانزيستورين اسهل للتركيب ويمكن انا تاخذ التغذية من نفس جهاز الكمبيوتر وتعمل بنفس الجودة هذا اذا كنت تريد ان تعرف ما عمل هذه الدارة ة

اما عن المكثفات فمنها لرفع الجهد على max ومنها للضجيج او للتنعيم واذا هناك شيء محدد تريد السؤال عنها ؟

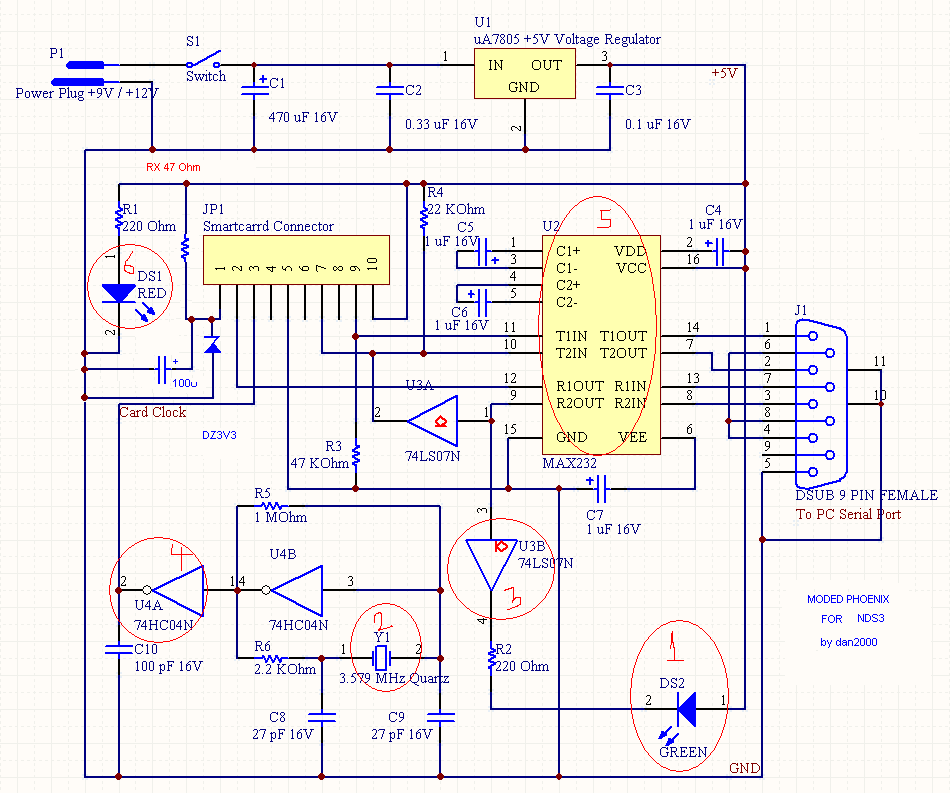

1 - هذا ليد ضوئى و أظن و الله أعلم أن وظيفته فى هذه الدارة الإضاءة حينما يكون هناك إتصال "غير تأكد"

2 - هذا مذبذب كرستالى بمعنى أنه مصدر التردد أو الساعة التى تحاجها الدار للعمل

3 - هذا أى سى بافر و وظيفته هو عزل ما قبل عن ما بعده "عادا" من تغيرات فرق الجهد على أطراف الدخل و الخرج

4 - هذا أى سى عاكس يقوم بعكس الإشارة الدخل من صفر الى واحد و العكس

5 - هذا من أشهر الدارات المتكاملة المستخدمة فى الربط و الموازنة بين إشارة الTTL و ال CMOS و له أيضا إستخدامات أخرى فهو يعمل كعازل "بافر" بين الدخول و الخروج المختلفة فى التحكم الصناعى و أيضا فى ربط الأجهزة بمدخل التوالى فى الحواسيب و هذه هى وظيفتة فى هذه الدارة

6 - هذا ليد ضوئى و أظن و الله أعلم أن وظيفته فى هذه الدارة الإضاءة حينما يتم إدخال الكارت فى الجهاز "أيضا غير تأكد"

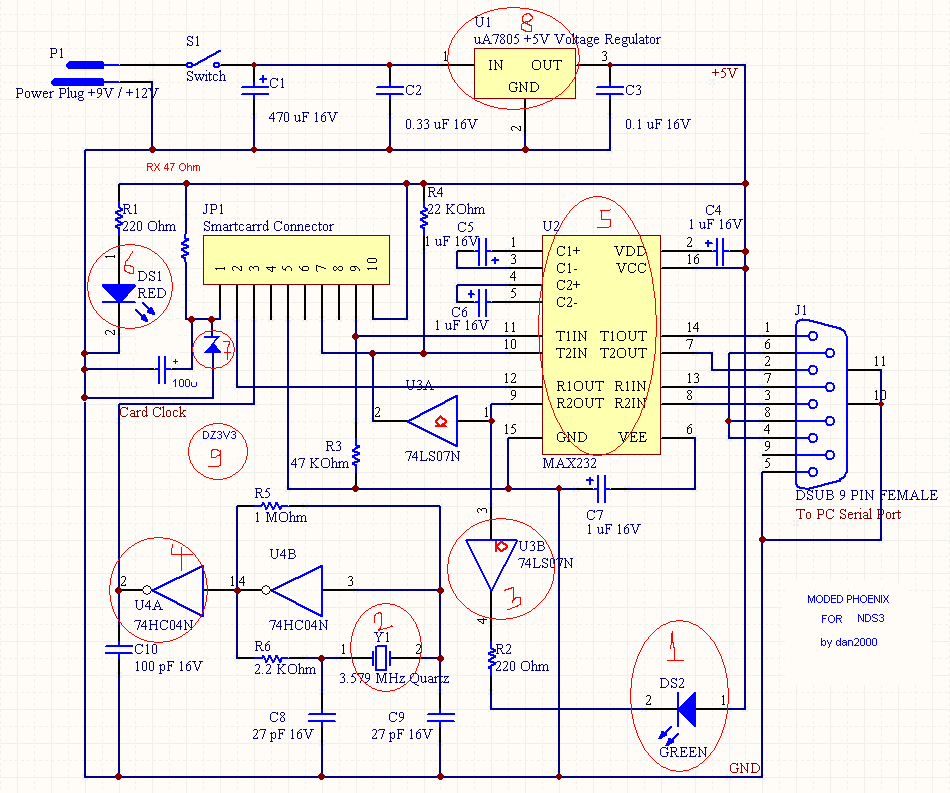

1. هذا المنظم دائرة متكاملة من 3 اطراف كما موضح

2. تعني Zener Diode 3.3V منظم جهد 3.3 فولت و هو للمكون 7

3. u تعني ميكرو-6^10 ، p تعني بيكو 12-^10 .

4. تستطيع شراؤه بالاسم 7805 او ريجيليتور 5 فولت - الفني يعرف الاسم .
