سؤال حول هذا الدش

معلومات تفصيلية عن ماذا بالضبط

هذه أسئلة عاملة للغاية

هذه وحدة تقوية gsm لها تفاصيل فنية معينة من أجل الإستخدام لغرض محدد جدا

و ليست للإستخدام العام أو أنها متاحة لأى أحد

هل أنت هندسة إتصالات قسم gsm أو ما شابه

اخي

http://en.wikipedia.org/wiki/Parabolic_antenna

هذا يا اخي انتينا يستخدم للتواصل بين محطات الارسال في انظمة GSM

و هو يستخدم للتواصل بين Base Stations والـ MSC (أي Mobile Switching Centre)

الرئيسية في المنطقة أو الـ BSC (أي Base Station Controller

وهي تستخدم نظاق microwave ...

اما بخصوص قطر الصحن (الدش ) فكلما زاد قطره تزيد الـ directivity

وبالتالي يزيد الـ Gain وبالتالي بناء على Friis Transmission equation تزيد الـ power الواصلة

Antenna_gain

Friis_transmission_equation

Mobile_Switching_Center

Base_Station_Subsystem

والله أعلم

بخصوص الـ Microwaves عندي سؤال

الـ micro waves موجات موجهه

كيف تستخدمها الجوالات وهي غير موجهه

Eng.Fedail كتب:

بخصوص الـ Microwaves عندي سؤال

الـ micro waves موجات موجهه

كيف تستخدمها الجوالات وهي غير موجهه

من قال أن الجوالات تستخدم المايكروويف ؟؟

انا قلت ان محطات الارسال (Base Stations ) تستخدم المايكروويف للتواصل مع المحطة

الرئيسية سواء كانت MSC او BSC

اما الجوالات فتستخدم الترددات 900 او 1700 او 1800

طبعا هناك ترددات اخرى حسب النظام لكن تلك هي الاكثر شيوعا

http://en.wikipedia.org/wiki/GSM_frequency_bands

والله اعلم

كما قلت لكل نظام له channel bandwidth معينه ... ولا تتخطي الGhZ ..

لاحظ أيضا أن Parabolic Dish مغطى بغطاء خارجي يغير شكله , والسبب كما أعرف أن ال parabolic dish antenna مقاومتها للرياح أقل من بقية أنواع الأنتينات وأقل حتى من ال parabolic grid antenna "ال grid شكله قريب من dish لكن فيه فتحات صغيرة في جسمه لتمرر الرياح وتزيد مقاومته وهو يشبه الذي كان يستخدم في analog satelliteTV ". فهذا الغطاء يساعد على مقاومة الرياح ولايأثر كثيرا على gain الخاص بالأنتينا .

هذه العملية تسمى backhaul وهي ربط عدة BSCs مع بعضها مع MSC "حيث لكل مشغل GSM يفترض أن يكون له MSC واحد فقط - مع أني سمعت أن هناك خرق للقاعدة-" , وال backhaul يتم في تردد مختلف عن تردد ال GSM المستخدم بالتأكيد وقد تكون حتى التقنية المستخدمة في Backhaul هي WIMAX في 3.5GHz أو في أي تردد آخر .

لكن ماهو ال standard المستخدم في GSM backhaul ؟ ماهي ال frequency ؟ ماهو ال Multiplexing ؟ ماهو ال modulation المستخدم ؟ أسئلة كثيرة :lol: ولو عرفت التقنية في backhaul ستعرف بقية البارامترات .

شكرا للاخوة على التفاعل مع الموضوع

هذه الانتنا تستخدم لربط مواقع ال gsm حيث يطلق عليها اسم (sit) اي مسؤل عن تغطية منطقة معينة حيث يربط ال site باستخدام هذا الدش الذي يستخدم موجات المايكرووويف مع site اخر وال site الاخر يريبط ايضا مع سايت اخر وصولا الى البدالة الرئيسية او ال msc

بعض هذه الدشات تستخدم تقنية ال sdh والاخرى pdh

حاولت ان اعرف هل للمسافة بين الموقعين المراد ربطهما علاقة بحجم الانتينا وهل كلما زاد حجم الانتينا زادت الباندوث

كل مازاد ال Gain للأنتينا تزيد بالتالي المسافة التي يمكن أن تقطعها الموجة وزيادة عوامل أخرى ايضا تؤثر , راجع هذا الموضوع نفس الفكرة لكن يتحدث عن التردد 2.4GHz

/index.ph...st&p=627781

وبالمناسبة مالفرق بين sdh وpdh ؟ وشكرا .

لحظة من فضلك

اقتباس

اما الجوالات فتستخدم الترددات 900 او 1700 او 1800

radio waves مجالها من 3khz إلى 1Ghz

microwaves من 1 إلى 300 Ghz

إذا فالـ gsm لاتدخل في microwaves أعتذر على لخبطة الـ range لدي

لكن لدي سؤال

ieee 802.11 جميعها تعمل فوق الـمدى 2.4 Ghz وهي تستعمل من قبل wireless communication في اجهزة الحاسب

وايضاً مدى الـ bluetooth يعمل على 2.4 Ghz ويدخل ضمن نطاق 802.11b

لماذا لايحصل اي خطأ أو collision في هذه الحالة

وايضاً لماذا تعمل على مدى Microwaves وهي ليست بنظام توجيهي وتستطيع الوصول لها مع وجود عازل

Eng.Fedail كتب:

لحظة من فضلك

radio waves مجالها من 3khz إلى 1Ghz

microwaves من 1 إلى 300 Ghz

إذا فالـ gsm لاتدخل في microwaves أعتذر على لخبطة الـ range لدي

اخي تلك التقسيمات ليست strict أي ليست ثابتة 100%

في أحد الكتب قرأت ان المايكروويف يبدأ من 300 ميجا وليس من 1 جيجا...

اقتباس

لكن لدي سؤال

ieee 802.11 جميعها تعمل فوق الـمدى 2.4 Ghz وهي تستعمل من قبل wireless communication في اجهزة الحاسب

وايضاً مدى الـ bluetooth يعمل على 2.4 Ghz ويدخل ضمن نطاق 802.11b

لماذا لايحصل اي خطأ أو collision في هذه الحالة

وايضاً لماذا تعمل على مدى Microwaves وهي ليست بنظام توجيهي وتستطيع الوصول لها مع وجود عازل

اخي عندما يقال in 2.4 GHz spectrum فليس معناها 2.4 بالضبط

فالبلوتوث وال 802.11 يستخدمان نفس النطاق لكن التردد الدقيق بالتأكيد يختلف

وهناك أمر آخر .. حتى لو كان التطبيقان يستخدمان نفس التردد فيمكن التمييز بينهما بدون أي خطأ

ألم تر خاصية الـ polarization أثناء بحثك عن قنوات جديدة في الدش لديك في البيت ؟

هناك قنوات تعمل على horizantal polirization و الأخرى على vertical والاثنتان

على نفس التردد ومع ذلك يمكن التمييز بينهما بكل سهولة وبدون اي خطا

ولا تنس ان كل تطبيق (بلوتوث/802.11 ) يستخدم modulation مختلف...وامور اخرى

والله اعلم

أخى بارك الله فيك

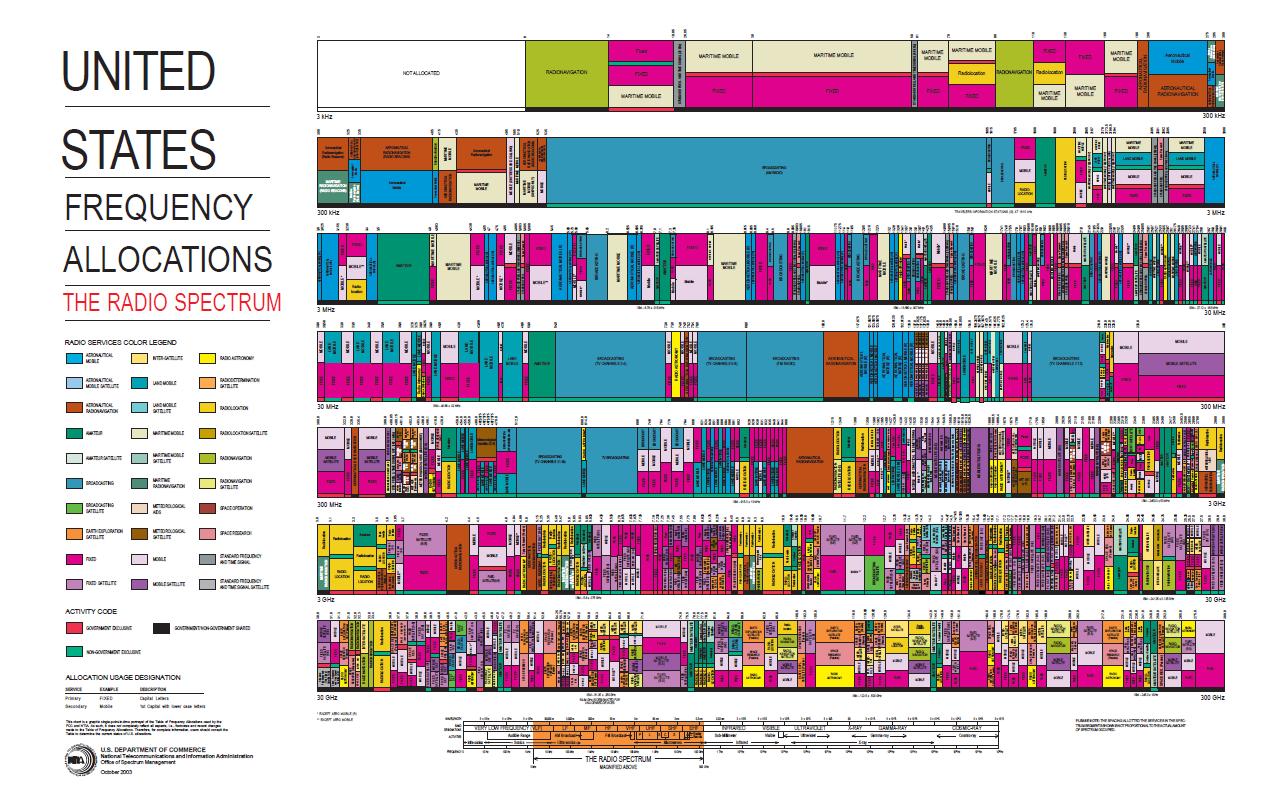

يوجد هنا تقسيم دقيق جدا للطيف من بين 3 كيلو هرتز إلى 300 جيجا هرتز

و يمكنك تحميله من هنا

http://www.ntia.doc.gov/osmhome/allochrt.pdf

صحيح عزيزي لكن حتى مع كل الطرق الـ coding أو الـ Modulation إذا كانت الاشارتين في نفس المدى سوف يحدث عملية تداخل بينهما

لكن ان اصبت في قولك أن المجال الدقيق يختلف هنا يختلف الوضع ولكن اعتقد أنه يجب أن يكون هنالك band يفصل بينهما فحتى في اصغر العمليات يكون هنالك band واسع لكي لايحدث تداخل

أتمنى أن تحدثني قليلاً كيف تتم عملية vertical and horizental في نفس المجال

لكني مازلت حائراً كيف لاتتداخل الموجات في نفس النطاق

شيء آخر من المفروض أن من خصائص الـ micro أنها لاتخترق اي عازل وهذا عائد لطبيعة فيزيائية ومن خواصها عدم الانتشار بل توجيهيه إذا نعود لموضوع الـ frequency عند اي تردد لاتستطيع الموجه أن تخترق العازل أو لا تنتشر بل تصبح موجهه كالـ infrared

بما اننا سبقنا الحديث ودخلنا في مجال الـ Infra احياناً اجهزة الـ infra تخترق العازل ولا يجب أن تكون توجيهيه

نــور كتب:

أخى بارك الله فيك

يوجد هنا تقسيم دقيق جدا للطيف من بين 3 كيلو هرتز إلى 300 جيجا هرتز

و يمكنك تحميله من هنا

http://www.ntia.doc.gov/osmhome/allochrt.pdf

شكراً على الملف بالفعل رائع

اقتباس

صحيح عزيزي لكن حتى مع كل الطرق الـ coding أو الـ Modulation إذا كانت الاشارتين في نفس المدى سوف يحدث عملية تداخل بينهما

لكن ان اصبت في قولك أن المجال الدقيق يختلف هنا يختلف الوضع ولكن اعتقد أنه يجب أن يكون هنالك band يفصل بينهما فحتى في اصغر العمليات يكون هنالك band واسع لكي لايحدث تداخل

أتمنى أن تحدثني قليلاً كيف تتم عملية vertical and horizental في نفس المجال

لكني مازلت حائراً كيف لاتتداخل الموجات في نفس النطاق

شيء آخر من المفروض أن من خصائص الـ micro أنها لاتخترق اي عازل وهذا عائد لطبيعة فيزيائية ومن خواصها عدم الانتشار بل توجيهيه إذا نعود لموضوع الـ frequency عند اي تردد لاتستطيع الموجه أن تخترق العازل أو لا تنتشر بل تصبح موجهه كالـ infrared

بما اننا سبقنا الحديث ودخلنا في مجال الـ Infra احياناً اجهزة الـ infra تخترق العازل ولا يجب أن تكون توجيهيه

أولا سأتحدث عما يسمى Spread Spectrum وهي تقنية مستخدمة مع الـ CDMA

في هذه التقنية نقوم بتكبير الـ spectrum الخاص بالبيانات التي نقوم بإرسالها...كيف ؟

القي نظرة على هذه الصفحة (والشرح فيها أفضل من wiki )

CDMA

الـ OR gate تستخدم لضرب البيانات مع الـ Spread Code ...هذا الـ Spread Code

له rate أكبر بكثير من rate الخاص بالبيانات الأصلية ... والنتيجة أن الخرج له bandwidth

أكبر بكثير من باندودث البيانات...قد يبدو هذا غريبا فتقليديا نحن نسعى لتقليص الـ Bandwidth

فلم نقوم الآن بتكبيره ؟ والجواب أننا الآن لا يهمنا إن كان الـ Bandwidth الذي نستخدمه (أقصد

الباند الخاص بالخرج) لا يهمنا ان كان هناك موبايل يرسل بيانات فيه أو هناك قمر صناعي يرسل

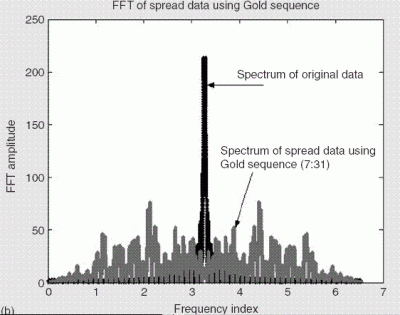

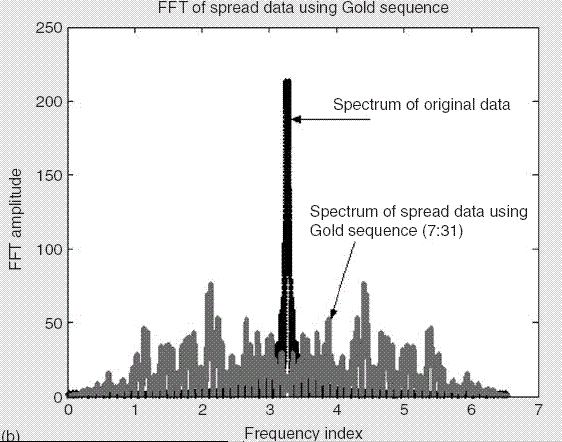

بيانات فيه أو أي شيء آخر...أنظر الصورة التالية

كما ترى البيانات الأصلية توزعت على مدى كبير جدا من الترددات اذا لو كان هناك

موبايل يرسل بيناته عند احد هذه الترددات فهذا سينتج عنه error بسيط جدا لان

هذا التردد ما هو الا جزء صغير للغاية من الترددات التي نستخدمها وبالتالي

عمليا ان كان هناك اكثر من مستخدم يستخدم خاصية الـ Spread Spectrum

فلن يكون هناك interference بينهم الا بجزء صغير...أما كيف نميز بين كل مستخدم

منهما فتذكر ان ما ضربنا به البيانات الاصلية ليست قيم عشوائية بل هي code معين

معروف وعند الاستقبال نضرب ما استقبلناه بهذا الكود مجددا...

-------------------------------------------------------

الان بالنسبة للـ vertical و الـ horizontal فهذه طريقة تعتمد على فهم الـ

Electromagnetic Waves وانظر لهذا الاقتباس من موقع ويكي :

اقتباس

For electromagnetic waves such as light, the polarization is described

by specifying the direction of the wave's electric field.

اقتباس

"Electromagnetic wave polarization filters" are structures which can be employed to act directly on the electromagnetic wave to filter out wave energy of an undesired polarization and to pass wave energy of a desired polarization.

كما هو مذكور في الاقتباس الثاني فباستخدام فلاتر خاصة يمكننا تمرير موجة ب polarization رأسي مثلا

وعدم تمرير الأخرى ذات ال polarization الأفقي (مثلا) . وكما قلت يمكنك استقبال موجتين بنفس التردد

لكن يختلف بينهما الـ Polarization فقط. يمكنك ان تتخيل الموضوع وكان هناك

شارع به مسارين الأول ذهاب والآخر إياب...ان مرت سيارتان في كل شارع منهما في نفس الوقت

فلن يكون هناك صدام بينهما...

والله أعلم

أفدتني في موضوع polarizationn ولكن نحتاج لرؤية شكل الموجه والفلتر حتى نفهم اكث سوف اقوم بالبحث عنهم

لكن بخصوص spread spectrum فالتقنيتين المتبعتين هما FHSS و DSSS

صحيح أنها تابعان لنظم معينه بالارسال ومجال أكبر ولكنها لاتسمى CDMA

طريقة CDMA لاتقوم على تكبير الباندويث بل على منهج يحقق لك أختيار أي مستقبل يريد عن ريق الكود المتفق عليه

Eng.Fedail كتب:

أفدتني في موضوع polarizationn ولكن نحتاج لرؤية شكل الموجه والفلتر حتى نفهم اكث سوف اقوم بالبحث عنهم

لكن بخصوص spread spectrum فالتقنيتين المتبعتين هما FHSS و DSSS

صحيح أنها تابعان لنظم معينه بالارسال ومجال أكبر ولكنها لاتسمى CDMA

طريقة CDMA لاتقوم على تكبير الباندويث بل على منهج يحقق لك أختيار أي مستقبل يريد عن ريق الكود المتفق عليه

شكل الموجه تجده في النت ... النت مليء بالصور

بالنسبة للـ CDMA فهي تستخدم تقنية Spread Spectrum انا لم اقل ان

الاخيرة تسمى باسم الأولى
