أرجو شرح برنامج Ic Prog بالصور لمستخدمى Xp

حسنا

سأفترض أنك تستخدم JDM Programmer

قد تسأل ما هو الـ JDM Programmer ؟

هو أي مبرمج يعمل بوصلة تسلسلية serial من نوع rs-232 ، في الواقع

هذا الاسم اختصار لـ Jens Dyekjaeligr Madsen وهو أول من قام بعمل

هذا النوع من المبرمجات... هذا موقعه

وهناك في الصفحة الأولى لهذا المنتدى عدة موضوعات بها مبرمجات كمثال

على هذا النوع :

الموضوع الأول الموضوع الثاني

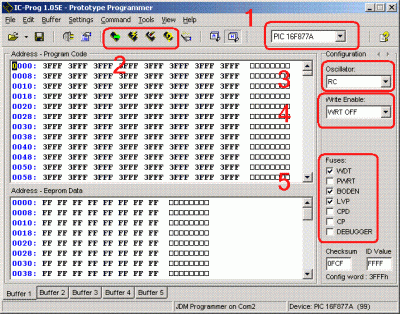

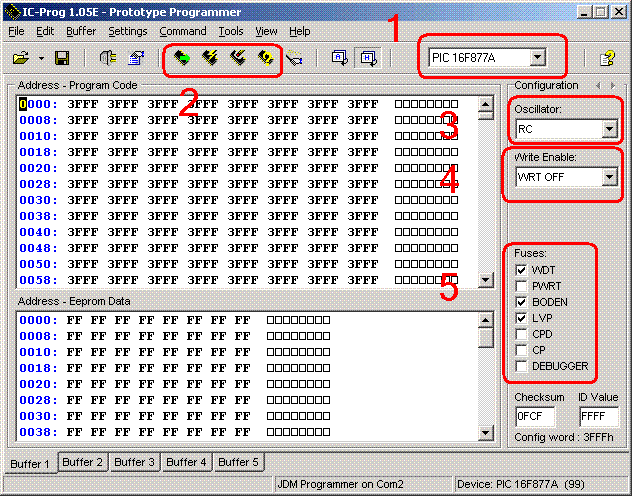

هذه هي الواجهة الرئيسية للبرنامج

1 // هنا تختار نوع المايكروكونترولر

2 // الزر الأول من اليسار لقراءة محتويات ذاكرة البرنامج في المايكروكونترولر

الثاني يقوم بتحميل البرنامج إلى ذاكرة المايكرو

الثالث يقوم بمسح كافة محتويات المايكرو

الرابع يتحقق من المايكرو ( أي أنه موصول جيدا والمبرمج يعمل بشكل جيد )

3 // هنا تختار نوع الـ oscillator ، النوع XT غالبا (ان لم يكن دائما )

يكون هو المستخدم

4 // المربع الأول لتفعيل الـ Watch Dog ولا مجال لشرحه فبالتأكيد أنت تعرفه

المربع الثاني لتفعيل الـ Power On Timer ، بشكل عام يستحسن تفعيله

فهذا يقوم بتأخير تشغيل المايكرو لمدة أجزاء من الثانية...لماذا ؟ كي نضمن أن

الـ oscillator قد وصل إلى مرحلة الاستقرار stable

المربع الثالث والرابع يعتمدان على نوع المبرمج ، بالنسبة لي شخصيا فأنا لا أفعلهما

لكن إن لم يعمل المبرمج بشكل جيد أفعلهما ( و الأفضل أن تقرا الـتعليمات الخاصة

بالمبرمج الذي تستخدمه وترى ما يقوله لك )

المربع الخامس والسادس والسابع دعك منهم ولا تفعلهم

هذا أهم ما هو موجود بالواجهة الأساسية

#############################################

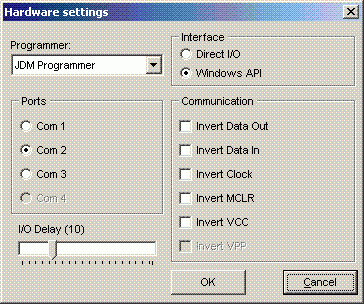

الآن هناك خيرا آخر مهم ، من قائمةsettings اختر hardware وستظهر الصورة التالية

كما تلاحظ أول مربع هو لاختيار نوع المبرمج

أسفل منه عند Ports اختر المنفذ الذي قمت بتوصيل المبرمج به

في جهازي COM1 هو العلوي و COM2 هو السفلي لكن هذا قد يختلف لديك

في خانة interface دعها كما هي ، عموما هذا له علاقة بطريقة تخاطب IC-PROG

بالبورت ، هل يتخاطب معه مباشرة أم عبر وسيط هو API . أحيانا ( لم تحصل معي) ان

لم يعمل المبرمج ، جرب تغيير هذا الإعداد رغم أنني لم اجرب ذلك من قبل

في خانة communication لا تغير شيء ودعها كما هي

في خانة IO Delay أيضا دعها كما هي ، لم أستخدمها الا حينما أردت صنع مبرمج

رأيت دائرته على الانترنت ووقتها غيرت هذه القيمة الى 0 ، على أي حال المبرمج لم

يعمل أصلا :wink:

هذا كل ما يلزمك لفهم البرنامج ، طبعا حجم المعلومات اللازمة يتناسب مع بساطة أو تعقيد المبرمج ( الـ programmer ) ، فأنا حينما أردت عمل مبرمج دائرته معقدة ، واتبعت التعليمات المرافقة لتلك الدائرة اضطررت للخوض في تفاصيل كثيرة للبرنامج ، وكما سبق وقلت لم يعمل المبرمج أصلا

بينما حينما استخدمت مبرمجا بسيطا وسهلا كاللذي في هذا الموضوع لم أتطرق إلى التفاصيل

الغير مهمة ، لذا أنصحك باستخدام مبرمج بسيط ، وبشكل عام أنصح بـ Win Pic فأنا أراه

أفضل من IC-Prog رغم أنني جربت الاثنين بنجاح .

السلام عليكم و رحمة الله و بركتة

شكر الله لك أهتمامك و الرد على

و أنا عجز عن الشكر

و مارأيك فى برنامج

PIC-Prog

فمارأيك فية و هل طريقة تشغيلة مختلفة عن السابق ويريت شرح

winPROg

لم أقم بتجريب تلك البرامج من قبل

كل معلوماتي هي عن IC-Prog و WinPic

لذا ، اعذرني

شكرا لك على أى حال
