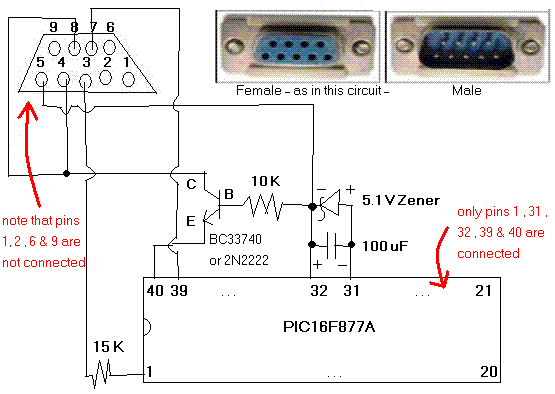

أبسط مبرمج (programmer) للمتحكم Pic16f877a على الاطلاق

بسيطة جدا فعلا الدائرة

ولكن هل تعمل لبرمجة ال pic16f84a ام انها لا تعمل عليه

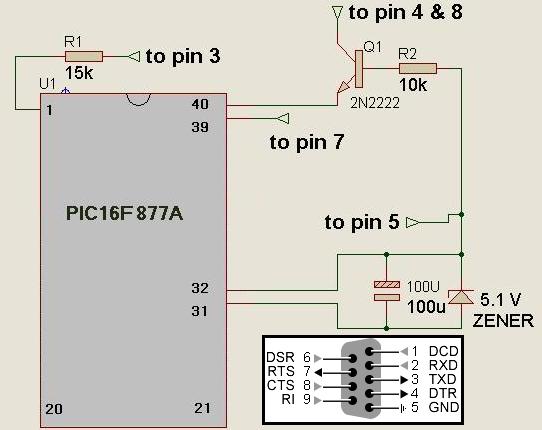

يمكنك ان ترسمها ببرنامج Proteus فهو ممتاز جدا

شكرا لك

في الواقع الدائرة تعمل لمبرمجين اثنين

16f877A و 16f84A

اي ان تلك القطع الخمس تستخدم لبرمجة أي متحكم تريد من هاذين الاثنين

لكن حيث انني كنت مهتما ب 16f877a فقط فقد رسمت لكم الدائرة الخاصة به

وحتى تقوم باستخدام الدائرة التي بالأعلى لبرمجة الاثنين

فالموضوع سهل للغاية ، كل ما عليك فعله هو ان تصل بين 5 أرجل

من 16f84A مع 5 أرجل من 16f877A

كالتالي :

تمت تجربته للتو :)

ملاحظة : 16f84A يختلف عن 16f84 وكذلك بالنسبة لـ 877A .

لا أدري ان كانت هذه الدائرة تعمل مع تلك الاصدارات أم لا فلم اجرب.

بارك الله فيك اخى allko والفريق يحتاجك ويحتاج لخبرتك

وخاصتا قسم الالكترونيات وايضا قسم الاسيمبلى

شكرا لك واتمنى ان اراك كثيرا

اطيب المنى:)

ممتاز يا باشا هجربها :clapping:

eramax كتب:

يمكنك ان ترسمها ببرنامج Proteus فهو ممتاز جدا

شكرا اخى allko هكذا تكون الدائرة واضحة

شكرا لك كثيرا

اخي العزيز شكرا على الدائر البسيطة جدا

ولكن واجهتني بعض المشاكل فعندما قمت انا بتصميم الدائرة كما اوضحت انت ووضعت المتحكم Pic16f877a لم استطع برمجته لظهور الخطأ 0000h

اي انه لم يتعرف على الموقع الاول في المتحكم .

هل من الممكن اخي ان توضح الاعدادات التي قمت باستخدمها فقي برنامج icprog او winpic فانت لم تحدد نوع المبرمج الذي وضعته هل هو JDM او غيره ؟؟؟

واعتقد ان هناك خطأ في ترقيم المنفذ التسلسلي فرقم واحد هو خمسة والله اعلم

واستسمحك عذرا اخي على الاطالة. :blush:

abo omer كتب:

اخي العزيز شكرا على الدائر البسيطة جدا

ولكن واجهتني بعض المشاكل فعندما قمت انا بتصميم الدائرة كما اوضحت انت ووضعت المتحكم Pic16f877a لم استطع برمجته لظهور الخطأ 0000h

اي انه لم يتعرف على الموقع الاول في المتحكم .

هل من الممكن اخي ان توضح الاعدادات التي قمت باستخدمها فقي برنامج icprog او winpic فانت لم تحدد نوع المبرمج الذي وضعته هل هو JDM او غيره ؟؟؟

واعتقد ان هناك خطأ في ترقيم المنفذ التسلسلي فرقم واحد هو خمسة والله اعلم

واستسمحك عذرا اخي على الاطالة. :blush:

من الواضح ان الدائرة هى دائرة المبرمج

jdm

------------------------------------------

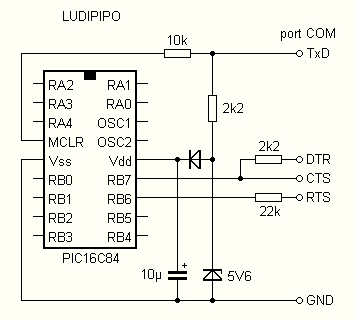

اليك ابسط طريقة على الاطلاق :wub:

لايوجد فرق فى طريقة البرمجة لاى نوع بيك فكل انواع البيك تقبل الطرق التقليدية فى البرمجة بغض النظر عن ال

LVP هى خاصية اضافية تمتاز بها بعض المائكروكنتروزلر من نوع بيك

-------------------------------------------

ملحوظة بالنسبة لمبرمجات

jdm

فيه تعمل فقط فى الكمبيوترات التى تحتوى على منفز متتالى قياسى

ماينفع وصلة تحويل من يو اس بى لى سيريل ولا ينفع السيريل بورت الموجود فى اللابتوب

بالتوفيق اخوى
