ترتيب الألوان في Network Wall Jack وال Network Cable

بدأه shadid21 في 4 يونيو 2008 · 1 رد · 8,863 مشاهدة · في منتدى الشبكات العام
مشاركة: واتساب X فيسبوك تيليجرام
#1 صاحب الموضوع

السـلام عليكم ورحمة الله وبركاته

سؤالي في ترتيب الألوان في كيبل الشـبكة

1- البني 2- الابيض البني 3- الاخضر 4- الابيض الازرق 5- الازرق 6- الابيض الاخضر 7-البرتقالي 8- الابيض البرتقالي ؟؟؟؟؟ هل هذا الترتيب من اليمين الى الشمال أم العكس أم من فوق الى اسفل أم العكس .

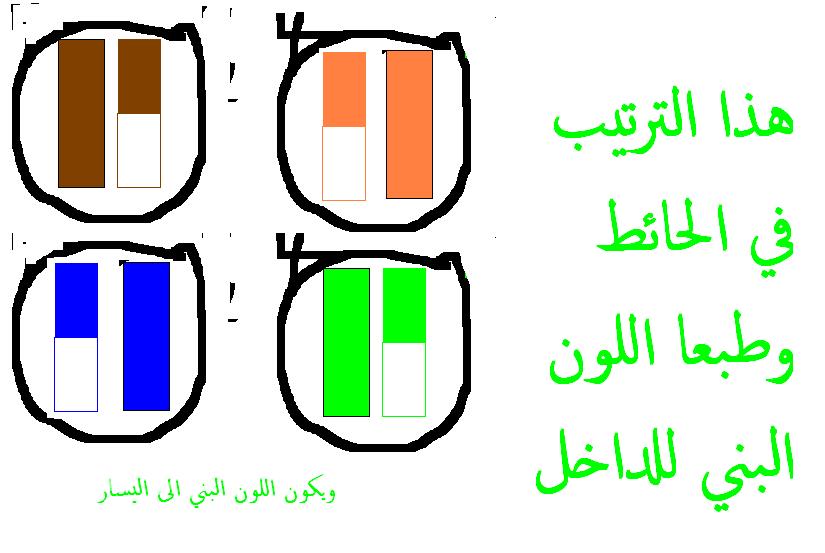

وسؤال آخر هل هذا الترتيب هوا نفسه الموجود في الحائط أقصد network wall jack وقد أرفقت صورة بالالوان wall jack pic 1

وسؤال في ترتيب الالوان في الكابل بالاعتماد على ترتيب الألوان الموجود في الصورة هل يكون الترتيب

هوا اللون البني (من اليمين ) الابيض البني الى آخر الألوان

أم أجعل اللون البني (من اليسار )

شكرا لكم وجزاكم الله خيرا


#2

from left to right:(straight Connection) the same for both sides.

white orange orange white green blue white blue green white brown brown

for cross cable first side as above and the second side will be:

white green green white orange blue white blue orange white brown brown

but about the wall connection you have to see the type if its A or B the you can decide and in most of cases its wrriten on it

ItsNotEasyWhenTheRoadIsYourDriver

CCNA

MCSE
