تصميم بوابات بالترانزيستور و الدايود

لماذا هذا التعب رغم انك ممكن تشترى الاى سى

انا فى دماغى مخطط ال xor على هيئة مفاتيح لكن ليس عندى الان دائرة نقضى الغرض

أخي العزيز انا لا أحتاج ال XOR عمليا ....

أنا طالب في كلية هندسة الحاسبات في المرحلة الاولى وطلب أستاذ فيزياء الالكترونيات تقرير حول تصميم هذه الدائرة بالترانستور والدايود

A XOR B= A.(/B) +(/A).B

وصل اثنين ترانزيستور علي التوالي تحصل علي عملية AND و اثنين علي التوازي تحصل علي عملية OR .

اقتباس

أنا طالب في كلية هندسة الحاسبات في المرحلة الاولى وطلب أستاذ فيزياء الالكترونيات تقرير حول تصميم هذه الدائرة بالترانستور والدايود

اهلا وسهلا فى اى جامعة

انا رسمت الدائرة على هيئة مفاتيح يمكنك استخدام الترانزستور كمفتاح كما قال الاخ احمد صالح فى دوائر ال and , or

/B هى بى بار اى عكس ولكى تحص على الدائرة Not يمكنك استخدام الترانزسور وتاخذ الخرج من على المجمع بعد توصيله بمقاومة مع Vcc

السلام عليكم

بخصوص دائرة ex-or ممكن اساعدك لكن احتاج تعطيني الجدول الخاص بها

مشكورين يا اخوان على مساعدتكم لي وبارك الله فيكم

اقتباس

ولكى تحص على الدائرة Not يمكنك استخدام الترانزسور وتاخذ الخرج من على المجمع بعد توصيله بمقاومة مع Vcc

وصلت الفكرة أخي حيث ويمكن الان ان أصمم ال NAND بالدايود والترانسستور وبال NAND يمكن تصمي ال XOR بهذا الشكل

وجزاكم الله خير أخوتي على جهودكم ...

اقتباس

خصوص دائرة ex-or ممكن اساعدك لكن احتاج تعطيني الجدول الخاص بها

هذا الجدول أخي :

ادخل على هذا الرابط ستجد به ما تريد

http://hyperphysics.phy-astr.gsu.edu/Hbase...c/trangate.html

اقتباس

ادخل على هذا الرابط ستجد به ما تريد

http://hyperphysics.phy-astr.gsu.edu/Hbase...c/trangate.htm

مشكور أخي عالرابط

السلام عليكم

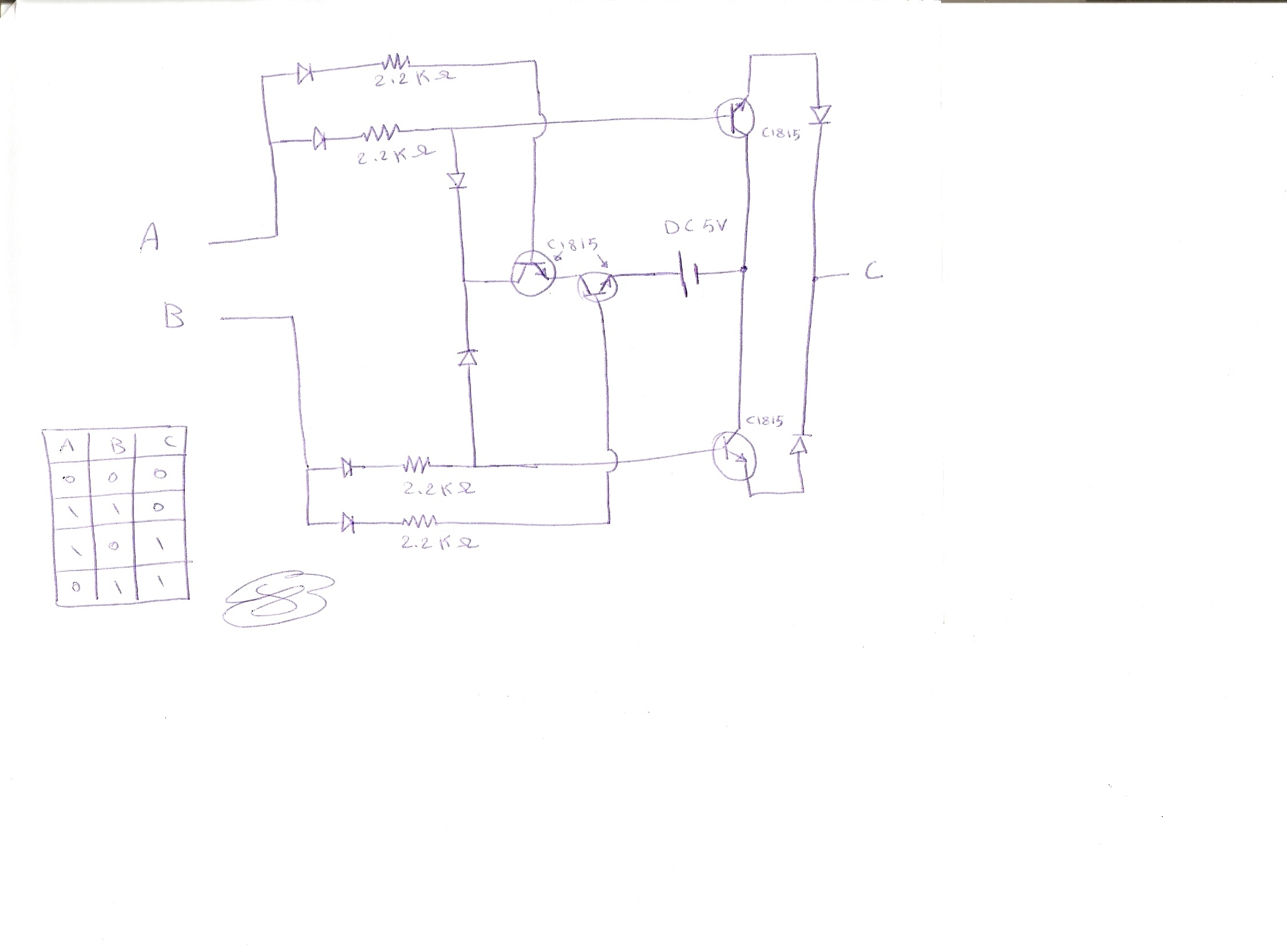

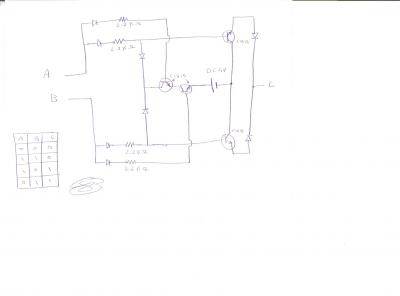

هذه الدائرة من تصميمي وان شاء الله تفي بالغرض المطلوب للأستفسار او اي خدمة الكترونية اني حاظر

مشكور أخي عالنصميم وجزاك الله خير .....
