دائرة ارسال صوت نقى على موجة الف ام

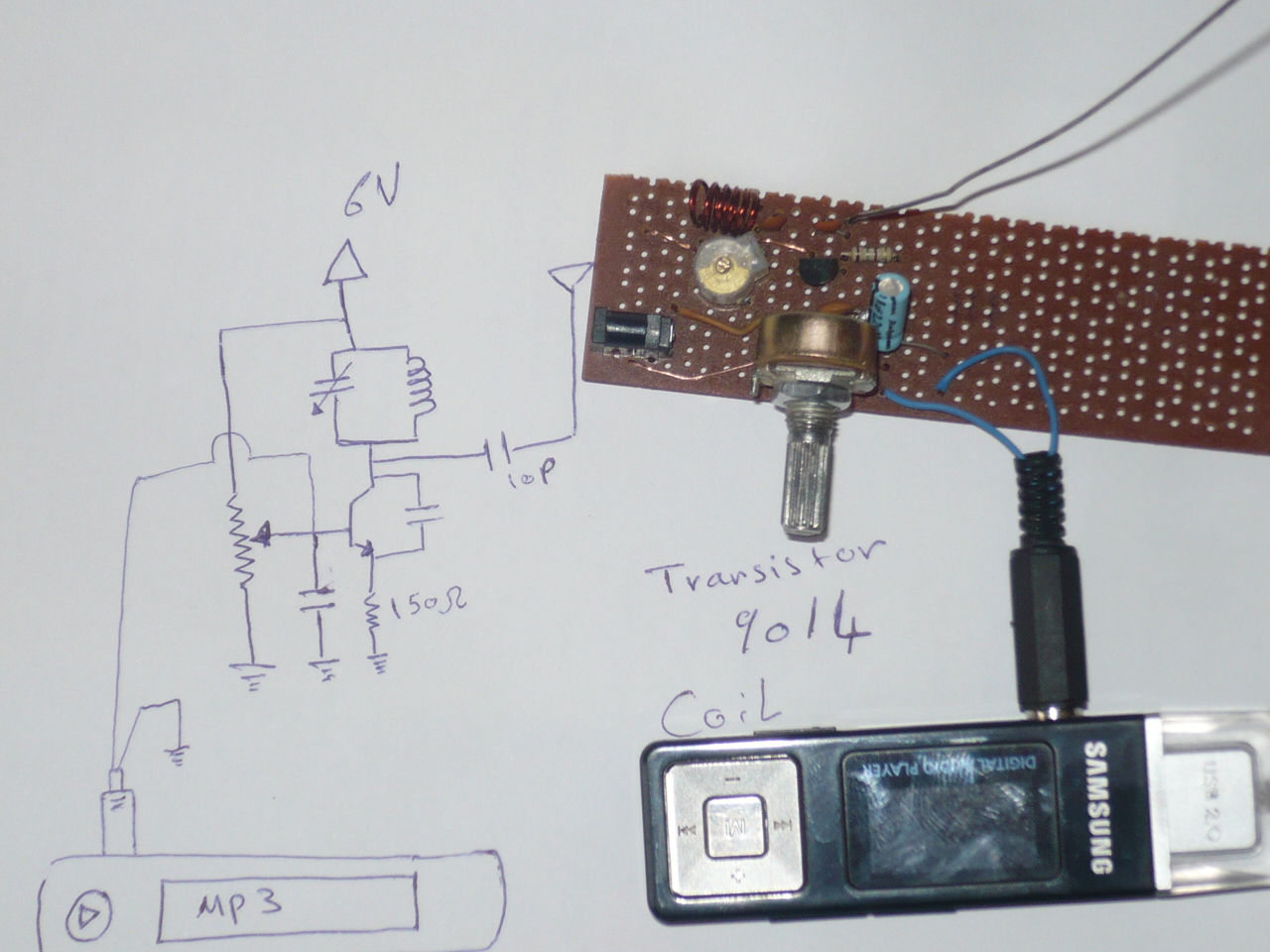

الدائرة

اعتذر عن الرسم باليد يجب ان تربط مكثف 3 مايكرو فاراد بين مدخل الصوت وال base (( فى الرسم مرسوم توصيل مباشر وهذا خطا))

اعتذر عن هذا الخطا لاننى كنت مستعجل فى عملية الرسم

:)

تحياتى محمد الامين

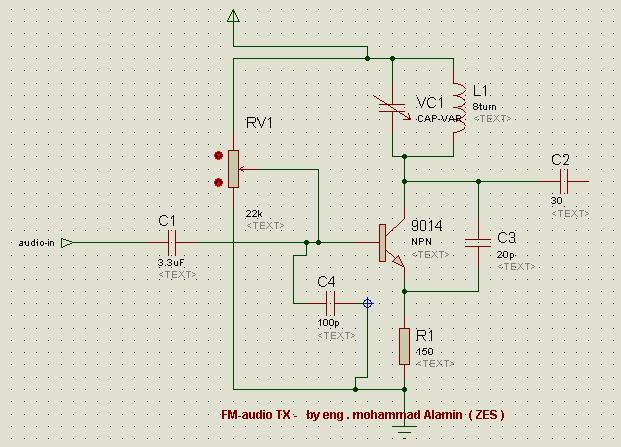

الاسكماتيك حق الدائرة

((بالتوفيق))

براك الله فيك راجع الموضوع لأن الصور لا تظهر :)

تحية طيبة اشكرك على الرد اخى

راجعت الصور واللنكات تعمل تمام بس :)

اشكرك مرة اخرى على الرد

((الموضوع تم تصفحة اكتر من 80 مرة ولا احد فكر يرد ))

:) :) :)

أخى بارك الله فيك

برجاء رفع الصور هنا على سيرفر المنتدى فالصور لا تظهر حتى الأن

و بمناسبة عدد المشاهدات لا تكترث له فهو ليس مقياس على أى شئ

لأن المنتدى يعد الزوار الذين يدخلون و الزوار مجرد شخص فتح الصفحة و لم يسجل فى المنتدى

و الأغلبية التى تشاهد المواضيع يكونوا عادتا زوار

اقتباس

((الموضوع تم تصفحة اكتر من 80 مرة ولا احد فكر يرد ))

الموضوع جميل جدا لكنى ليس عندى ما اضيفة وانا لا احب الرد فى المواضيع العلمية بمشكور ويسلموا الا اذا اردت انت هذا

sorryi dont have an arabic keyboard but i wanted to reply

sorry but there's a lack of information in choosing the carrier frequency you used also the length of the antenna

بسم الله الرحمن الرحيم

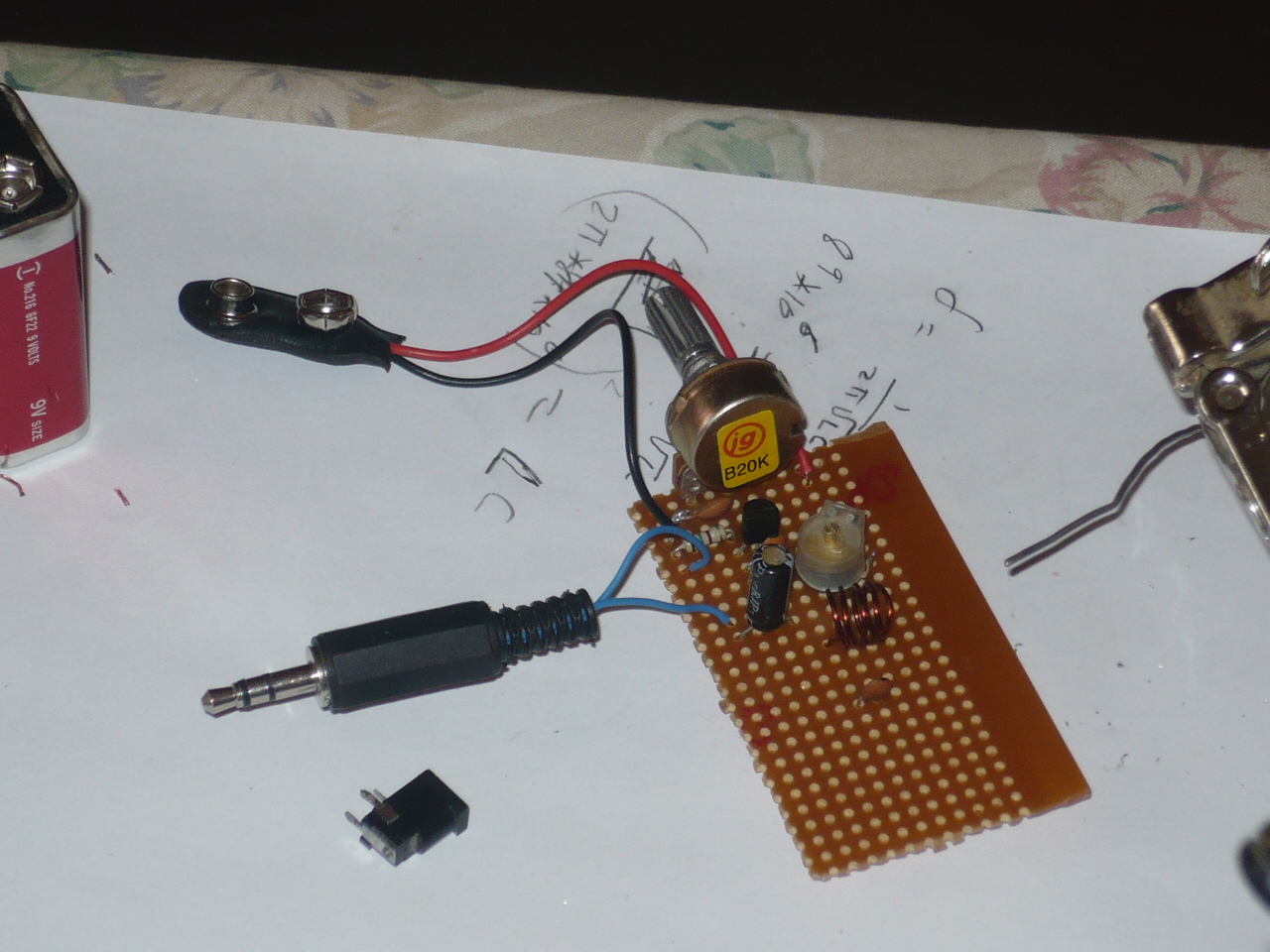

الاسكماتيك وبعض الصور مرفقة مع الموضوع

--------------------------------------------

اقتباس

الموضوع جميل جدا لكنى ليس عندى ما اضيفة وانا لا احب الرد فى المواضيع العلمية بمشكور ويسلموا الا اذا اردت انت هذا

اانا اقصد من الردود التفاعل :) فعندما ترد على موضوعى استطيع تقيمه من ردك فربما كان غير مفيد وكنت انا اعتقد انه مفيد !! او العكس

-----------------

اقتباس

sorry but there's a lack of information in choosing the carrier frequency you used also the length of the antenna

will about frequency of carrier I did not touch on this subject

and ileave the Freedom of choice left to the user as mater of afact if you need to tuning the audio into

normal FM radio band from 88 - to - 105 Mhz you just need to use the normal tuning equation

aslo you can select carrier freq' by moving variable resistor :) this is new method no one talk about it be4

on other hand ANTENNA is normal wire 12'' or more or less lil bit :)

شكرا لكم على التفاعل

أخى لو سمحت ممكن تقل لى ما حجم الصور فى الموضوع

لأن الصور أخذت وقت كبير للغاية حتى يتم تحميلها
