صناعة Pcb عن طريق الحفر بواسطة Cnc منقول من Cncarab

الاخوة في هذا الصرح العلمي اليكم الخطوات التي يتم بها حفر اللوحات الالكترونية بواسطة الالات التي تدعى cnc اجد ان العمليةتحتاج الى خطوات عدة.وقد رايت ان اطرح ما يستلزم العمل للحصول على النتيجة اليكم ملف بالخطوات

وفق برنامجين1 - رسم الدرات الالكترونية2- وبرنامج تشغيل وقيادة لماكينات ذات اربع محاور على مخرج الطابعة على التوالي:

1- potel Advanced PCB Design System Version 2.7

2-CncPlayer FOR CNC X Y Z C

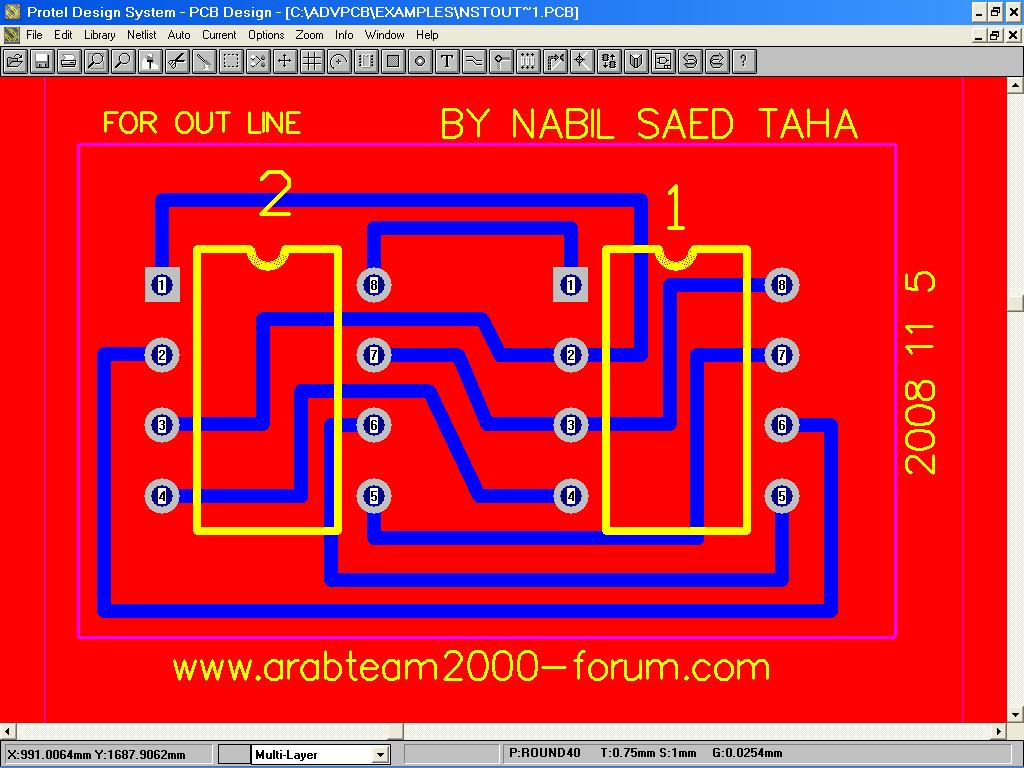

( اتمنى ان تكون الصور واضحة) : للتذكير تم تغيير ارضية برنامج رسم الدارات الى اللون الاحمر فقط لتوضيح الصور والخطوط

نقوم بالرسم للدارة كالعادةوعند الانتهاء من الرسم نقوم بتصغير الخطوط القياس الى نصف ملمتراو اقل ثم نقوم بتحديد جميع

الخطوط ونقاط وصل المجمعات والمقاومات والمكثفات لن اطيل اكثر جميع ما تستخدمه في دارتك الالكترونيةونقاط التوصيل تدعى

pad

ومن ثم نطلب من البرنامج انشاءخطوط حول الخطوط التي تم رسمها وتصغيرها ثم بعد تاكدنا من رسم الخطوط الخارجية نقوم بحذف

جميع العناصر والخطوط الوصل التي هي ضرورية اصلا للدارة ونبقي فقط الخطوط الناعمة التي رسمت خارج الخطوط الاصلية الان

نحفظ الدارةباسم جديد يدل على انتهاء العمل ملاحظة المفضل عند كل مرحلة حفظ الدارة بتسلسل لكي لا تخسرعملك اثناء التجربة

وهذا متعارف عليه في كل التجارب حتى تتمكن من التراجع عن الاخطاء اوالتعديلات التي لا تناسبك بعد ذلك ان كنت تملك راسمة قلمية

ولك خبرة في استخدامها ولاحقة ماتصدره اجعل الطابعة تطبع على ملف بنفس اسم الدارة التي حصلنا عليها كشكل نهائي وأعرف المكان

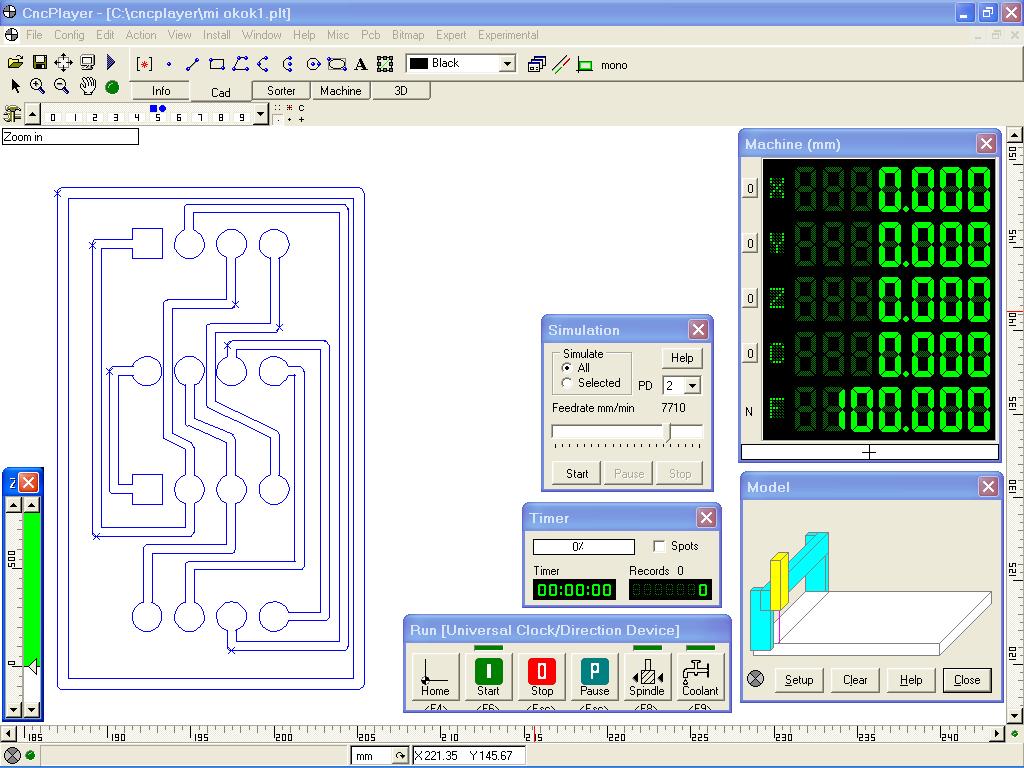

الذي تحفظه ومن ثم قم باستراد الملف الى برامج الالة التي تستخدمه سواءكان برنامج الالة هو

cncPlayer or MAC OR KCAM

هناك برامج كتيرة وليس الهدف ذكرها اكمل عملك في تحديد سرعة الحفر ونقاط توضع نقطة البدء للمحور واستخدم ريش حفر التي تناسب

عملك ملاحظة واجبت الذكر ان هناك برامج لرسم الدارات اقل عبء للحصول على الخطوط الخارجيةولكن انني اعمل على البرنامج هذا منذ

زمن وقد اتقنه او بالاحرىكونت له مكتبة استدعيها بسهولة من ناحية التذكر والذاكرةوالصور التي ارفقتها مرقمة بتسلسل العمل

والبرنامج السهل هو البرنامج الذي لا يتطلب راسمة قلمية بل به امر للتصديرمباشر وله اعدادات تعرف بالتجريب لمن له خبرة

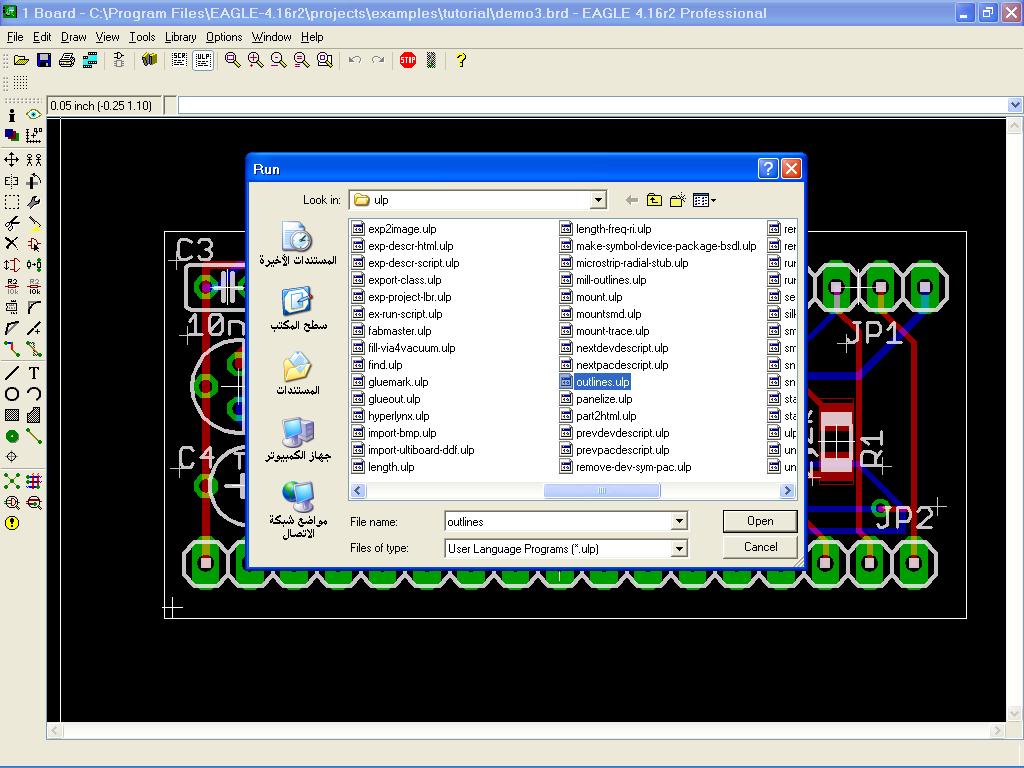

EAGLE outlines.ulp

بصراحة يقف كل واحد منا منبهر من تقنيا ت الحفر الالي والمبرمج وخاصة من هم ذواة ميول الكترونيةوبالاخص من له هواية اومعرفة

بتشكيل اللوحات وقد تنال اعجابه وخاصة ان كان يريد ان ينفذ داراته بشكل شخصي وعلى وجه السرعة لمعرفة نتائج وعصارة فكرة ما

وهذا حال البشر الذين يحملون افكار تتلخص (بانني يجب ان اقدم شيْ يجب ان يكون لي مكان يجب ان اثبت اني موجود)ولذا فاني اقول

ولعكم قلتم اوستقولون ان هذة الالات يجب ان تستثمر في امور تفوق اللوحات علينا بالتوجه لها والتفكير الى اهم من ذلك واقصد ان

( الحصول على الالة لايكون الهدف بل الهدف ان نصنع بها الالات) وتعطي دافع للتطوير الافكار بارك في كل من يفكر مجرد تفكير بالتطور

اطرح قولي هذا ولي إن شاء الله تعقيب حول مشاكل الحفر وتعديله الذي وعدت به بعد العيد فالموضوع ليس مسلسل وحلقات بل نقاش للتطوير

في الواجه التي تراها هي المرحلة الاولى والاخيرة

الاخوة مرتادي هذا المنبر والمهتمين برسم الدارات الالكترونية بواسط الالات الرسم اوالحفر الالي

اقدم لكم عينة متواضعة تم انجازها على عجل فقط لاثبت ان هناك طرق متعددة لرسم الدارات وتتمة لاستخلاص الفكرة التي طرحتها حول الرسم خارج الخطوط والتي قدمتا امس بصراحة ان هذة العملية ليست صعبة بل بسيطة ولا تصلح الا اذا كان لديك جهاز حفر عالي الدقة من ناحيةحركة المحاور اي ان المحركات ذات زاوية دوران لاتتجاوز0.72 درجة اومحركات ذات درجات اكبر انما تستخدم ناقل سرعة اومايدعى علب السرعةذوات مسننات حلزونية لمنع حدوث اخطاء للدقة.فقد استخدمت طابعة قلمية بسيطة وسريعة للرسم داراتي وجربت الرسم بالابرة. المشاكل التي واجهتني هي تحديد نوع الحبرالواجب استخدامه لطلي اللوح النحاسي فوصلت الى النتيجة التالية:يجب ان يكون اولا- لايتأثر بالحمض وهذا معروف لعامة العاملين بمجال تصنيع الدارات ولكن الذي يناسب الراسمة له ميزة اخرى انه يجب ان يكون ذوسماكة بسيطة اضافة لتمتعه بامكانية التغطية الكاملة وغير لماع لان اللمعان قد يترافق بطبيعة مطاطية ليس للطابعة القلمية قوة لتحريكه اوازالته بسسب ضعف شبه المحورالرفع وتنزيل القلم الذي جعلته ابرة خياطة عالية المتانة وهو متالف من ريلية بسيطة.الصورة المرسلة لكم لم تتقيد بهذه الشروط لعدم توفر الحبر-(طبعا كنت املكه حين طبقت فكرتي سابقا)- الذي ذكرت ومع هذا الدارة لاباس بها للشرح وتوضح امكانية تمرير حطوط دقيقة بين اقطاب المجمعات كنت استطيع رسم دارة اكبر حجم للخطوط ودون تمرير بين اقطاب المجمع وستلاحظون دقة اكبر مما حصلنا لكن للامانة بقمت برسم اصغرحجم لايضاح الفكرة واثبات محظوراتها وشروطها. هناك صورة مرقم بها الاقلام الرقم 1 هوالقلم الاصلي ياتي مع الالة الرقم 2قاعدة من النحاس صنعناها بدون لازم لها لثقلها والرقم3 قاعدة من الالمنيوم خفيفة وتم استخدامها لتغبر القلم الذي نستخدمه بدل الاصلي لرسم الدارات بطرق المعروفة انما بشكل الي نفس القاعدة الالمنيوم نستخدما للرسم بالابرة والذي تركته بسسبب طول الطريقة وعدم احتياجي حاليا لدارات دقيقة الخطوط وارقم4و 5

كنت اعددت اللوح للرسم بطريقتين ولكن لضيق الوقت والحاح الاخوة نفذت طريقة واحدة على اللوح

مرفق لكم صور(بصورة ملف مضغوط) لا تتمتع بميزات التصوير الدقيق لعدم وجود مستلزمات التصوير عندي في الوقت الحالي اصلا بل للاطلاع بشكل بسيط

كما انني اقول ان الله خلق الكون في سبع ايام والاخوة في المنتدي يهتمون بتقديم الالة اكثر من الفكرة لمن طالبني بالالة له ملف خاص ارجوا ان يحمله لانني لااريد عرض الة الحفر الذي عندي بشكلها الحالي بل ساقدمها بشكل صور واضحة ومفصلة ومن ثم قسم القيادة ايضا .اتمنى ان تقدر وجهة نظري فانا مهتم بالفكرة اكثر من الالة واطلب المهلة التي اقضي بها العيد بدون عمل وهذا حقي ان تكرمتم بالانتظار اضف على ذلك نحن بانتظار الانتهاءمن الة حفر معدني ضخمة لصديق لي وانا اشاركه الفكر وبعض التفيذ الالكتروني وهذا مايشغلني الان حاولت تحميل اقصد ملف ولكن فشل وها انا احاول تقديمه برسالة مرفق للابرة

ارجوا عدم تحميل ملف المرفق بهذة الصفحة

الالة في المستودع الا من قبل من اراد رؤية الالة وشكرا فالصور في الصفحة التالية

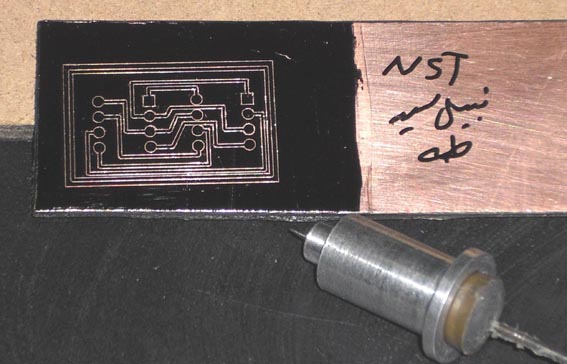

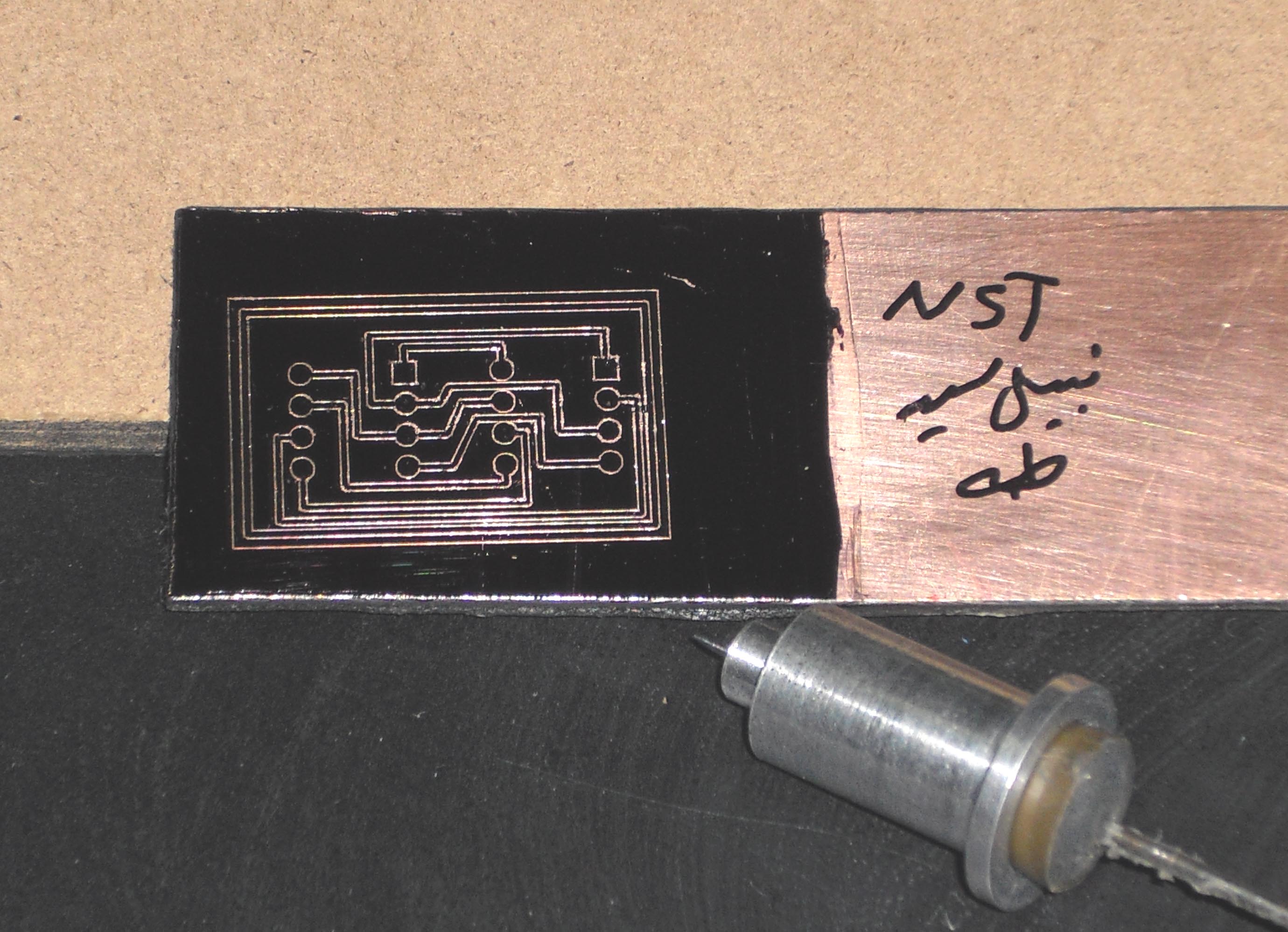

مرفق لكم صوربصورة تصيع بالابرة

نتيجة الفشل في تحميل الملفين معا اعيد ارساله الصور

الرسالة هذة مرتبطة بالمشاركة السا بقة
