عمل دائرة مؤقت (تايمر) بمواصفات خاصة

لقد أغلقت الموضوع

ثم قمت بفتحة مرة أخرى

لأن الأستاذ عماد خليل قام بتعديل العنوان

برجاء قراءة قواعد المشاركة قبل الكتابة

حتى يتثنى لنا جميعا أن تكون مهامنا سهلة

ثانيا بخصوص سؤالك أرجو أن تضرب مثالا عمليا فليس واضحا ما تقول

[نشكرك اخي العزيز على هذه التنبيهات اما بالنسبة للموضوع

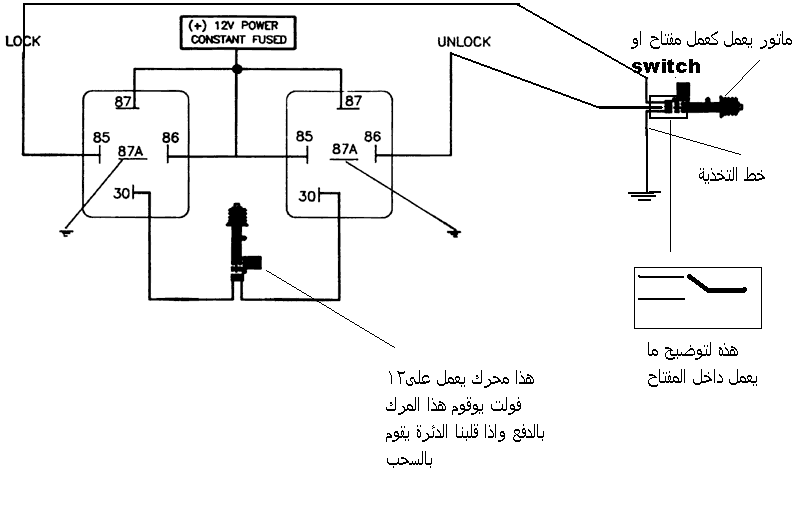

فهذه صوره توضح ما قصدت اريد وضع تايمر على خط الاغلاق وتايمر على خط الفتح حيث يسمح هذا التايمر بمرو التيار لوقت معين مثلا ثلاث دقائق

لانه لو عملت هذه الدائرة بدون تايمر فان المحرك الثاني سيظل شغال اين كان في وضع الاغلاق او الفتح

فسألت عن تايمر فقال لي بعض الاصدقاء ان هناك ic555 يعمل كعمل تايمر ، فلما سألت بعض المتخصصين في هذا المجال فقالوا لي ان هذا التايمر يعمل عن طريق اشارة puls في هذه الحالة فان التايمر لا يفيدني كثيرا لانه عندي تيار مستمر ، بعض اشخاص قلاوا لي ان هناك الكثير من توصيلات هذا الايسي فارت توضيح كيفية هذه التوصسلات او ان هناك تايمر من نوع ثاني

وشكرا

هذه هي الصورة

طيب لو هل عندك خلفية جيده عن الإلكترونات

ال555 جيد للأمر

قم بصنع دارة 555 و أجعلها تصنع نبضة "عالية" تقدح قاعدة ترانزيستور يقوم بتشغيل ريلاى عند وصول الكهرباء ثم بعد المدة المرغوبة

تأتى النبضة المنخفضة فتقوم بفصل الريلاى و فى نفس الوقت يفصل الريلاى التيار عن الدارة فلا تعمل حتى يتم فصل الكهرباء و توصيلها مرة أخرى

شكرا لك اخي نور على اهتمامك العالي

ماشي بس انا ما في عندي خبرة بالالكترونيات فاروجوا منك التوضيح اكثر واذا كان مدعم بالصور فذلك افضل

فارجوك انك تتحملني

أخى بارك الله فيك يجب أن تستعن بأحد من زملائك فى الجامعة لكى يساعدك فى الامر

فحتى لو قمت بوضع لك الدارة بالتفصيل فسوف يوكن الأمر صعبا

عموما سوف أبحث لك بإذن الله عن دارة تساعدك

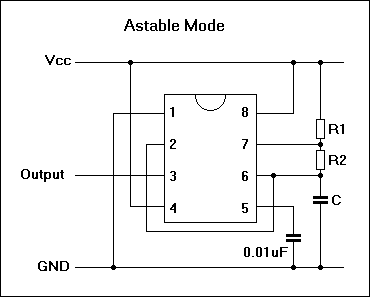

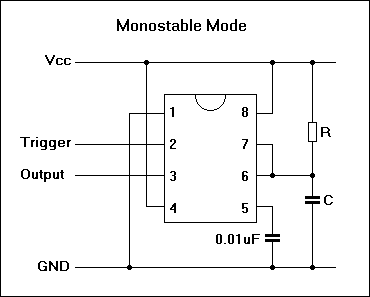

اشرك يا اخي انا عندي بعض التوصيلا للتايمر وهذه بض الصور ايهما تنفعني اكثر الصوره الاولى ام الثانية



الدارة الثانية

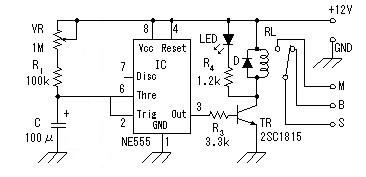

التى تم توصيل الطرف 2 ب6

فقط أضبط قيمة كل من المقاومة و المكثف

مع ضبط القيم المناسبة سوف تحصل على ما تريد بالضبط

و لكنى نسيت ما يجب فعلة لأنى لم أتعامل مع ال555 منذ زمان بعيد

و أنا إن شاء الله سوف أرفق لك الدارة قريبا فقط إعطنى فرصة حيث أننى مشغول جدا الأن

اشكرك اخي نور وبارك الله فيك

وسؤال اخير يتم التحكم بالمؤقت عن طريق خط vcc ولا عن طريق خط الارضي GND

واذا كان الوقت ثلاث دقائق فماذا تنصحني بان تكون قيم المقاومات والمكثف

السلام عليكم و رحمة الله و بركاته

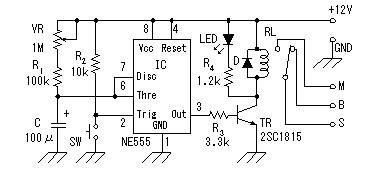

هذا مثال لخطاطة timer بمساعدة رلاي

و كما ذكر صديقنا نور ,حاول اخي محمد ان تضبط قيم RV و C لتحصل على الزمن المراد

.

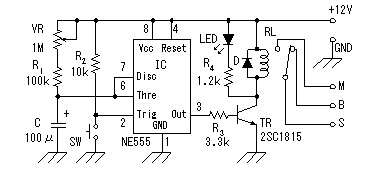

و معادلة الزمن في هذه الدارة هي كما مبينة في الصورة.

بالمناسبة ف R التي في المعادلة تساوي قيمة VR + R1 التي في الخطاطة

بالتوفيق ان شاء الله تعالى.

أخى بارك الله فيك

دائما ما تتدخل فى الوقت المناسب تماما

الأخ محمد

الدارة التى أرفقها هى ما تريد بالضبط بإذن الله

فقط قم بضبط التوقيت

كما أوضح

و طبعا التحكم فى الدارة يكون عن طريق الvcc

و لو أن هناك أى إستفسار أخر فلا تتردد

اشكركم جميعا على حسن خلقكم في التعامل وعلى طول صبركم على قلت فهمي والله انا مش عارف أقول اية والله اني اشكركم من اعماق قلبي

واستفسار اخير (اؤكدعلى ان التايمر يعمل بتيار مستمر لا على ان يعمل عن طريق اشارة او puls) والسؤال هو اذا طبقت على قانون

T= 1.1*R*C وذا فرضت الزمن يساوي 3ثواني وفرضت ان المكثف 100ميكرو فرد حيث ان المقاومة 27.2727كيلو اوم فيجب ان تكون جميع المقاومات في الدائرة ان تكون نفس القيمة وكذلك المكثف حسب ما عوضت في القانون

نعم كما أورد الأستاذ الفاضل bitofsoul كما أنه يمكن عدم إستعمال القطب 7 كما يلي:

نعم كنت أريد أن أقول هذا لو كنى إنشغلت حينها و نسيت الموضوع

يا اخواني يا احبائي انا اريد تايمر يمر به تيار كهربائي لمدة معينه ثم يفصل نهائيا الا اذا فصلت خط الكهربائي واوصلته من جديد ولا اريد تايمر لعمل بلصات كل فتره ولا اريد تايمر يعمل على البلص وانما اريد تايمر يعمل على كهرباء مستمرة ثم بعد فترة يفصل نهائيا ولا يعاود العمل الا اذا فصلت خط التغذيه ومن ثم اوصلتة

اما بالنسبة للمدخل 7 في الدائرة اعلاة ملغي ولا ايش
