ارجو المساعدة : كيف استطيع معرفة الجهود على اطراف السيريال بورت التالية Txd, Dtr, Rts ؟

السلام عليكم و رحمة الله و بركاته

ربما يكون جوابي متاخرا شيئا ما :)

السريال بورت او بما يصطلح عليه كذالك بال rs232 و يضم 9 اطراف وهناك ايضا من يضم 25 طرف.

كل الحواسيب الحالية تضم مذاخل ال rs232 ذات ال 9 اطراف.

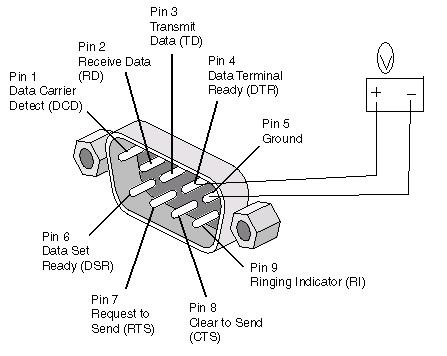

لمعرفة الجهود على اطراف هذا البورت يكفي ان تملك جهاز قياس فولتمتر ( يستحسن ان يكون رقميا) ثم تضع سالب جهاز القياس دئما على سالب البورت ( الطرف رقم 5) ثم تغير موضع الخيط الموجب لجهاز القياس على باقي الاطراف اذا احتجت لمعرفة جهودها.

ملاحظة:

TxD = TD

RxD = RD

بالتوفيق ان شاء الله.

كيف تستطيع أن تفعل ذلك؟؟؟؟؟؟؟

أليس هذا جهد متغير بتردد عالى يعنى راح يكون بالكيلوهرتز على أدنى تقدير

يعنى الإشارة الخارجة و الداخلة عبارة عن نبضات "يعنى داتا"

اقتباس

يعنى الإشارة الخارجة و الداخلة عبارة عن نبضات "يعنى داتا"

هذا صحيح اخي ابو مقاتل , ولقد كنت انتظر هذه الاسئلة :) فقط اخذت بعين الاعتبار ان الشخص الذي ينوي قياس جهد هذه الاطراف لم يرسل بعد المعطيات عبر هذه الاطراف ,حينها ستكون الجهود ثابتثة , و ايضا ليتاكد مستعمل او مبرمج هذا البورت من بدا او توقف عملية الارسال عبر هذه الاطراف , اي انها ستكون تابثة في غياب الارسال , وتتغير اثناء ارسال المعلومات.

اقتباس

أليس هذا جهد متغير بتردد عالى يعنى راح يكون بالكيلوهرتز على أدنى تقدي

ليس دائما , فيمكننا مثلا ملاحظة تغير الجهد اذا ما اخترنا سرعة 75 bits /s و جعلنا ال 8 bit المرسلة كلها ذات قية علوية او كلها ذات قيمة سفلية كان نرسل مثلا بواسطة كود و عبر ال DT البيتات التالية : 11111111 والتي تساوي FF بالقيمة الهكسية حينها سيكون التغير بطيء نسبيا و يمكن ملاحظته بالفولتمتر:) .

السلام عليكم

ممتاز

ولكن أعتقد أنه يمكن القياس بالطريقة المذكورة دون الحاجة لإرسال أي معطيات.

وأيضا يجب ملاحظة أن ناتج القياس سيكون بمستويات RS232 وليس مستويات TTL.
