إطار جيد للتعامل مع Irrlichtcp رسم صوت وفيزياء معا

كنت قد وضعت موضوعا مشابها في منتدى صديق :) تكلمت فيه عن استعمال هذه المكتبة ورأيت أن أقوم بادراج بعض الدروس أو التطبيقات التي لم أضعها هنا للإفادة وقد تكون مراجعة بسيطة لما تم التطرق إليه بشطل مبسط وسريع

التطبيق الأول :

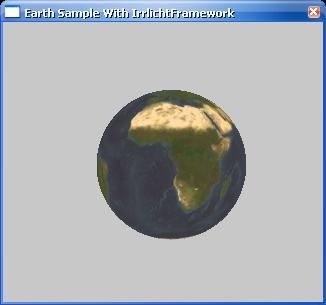

تطبيق حركة دوران على جسم ديركت اكس

الجسم هو عبارة عن مجسم للأرض نقوم بعرضه داخل المشهد المنشئ وتدويره

أول شئ يجب ذكره أن مجسم الأرض ملف directx اسمه earth.x إذا الخطوة الأولى هي تحميل هذا الملف داخل المشهد

بنفس الطريقة التي رأيناها في المثال السابق نعمل على تعريف mesh مربوط بالملف الذي ذكرناه

Dim mesh As AnimatedMesh = GameDevice.SceneManager.GetMesh("earth.x")

الmesh صغير نسبيا لذلك نقوم بتكبيره نوعا ما ثم نحدد موقعه

Dim node As SceneNode = GameDevice.SceneManager.AddAnimatedMeshSceneNode(mesh)
node.Scale = New Vector3D(10, 10, 10)
node.Position = New Vector3D(2, 2, 40)

نعطل خاصية التأثر بالضوء لعدم وجود أي مصدر اضاءة على الجسم المنشئ

node.SetMaterialFlag(MaterialFlag.Lighting, False)

الآن نقوم بانشاء حركة دوران على المحور y

Dim anim As Animator = GameDevice.SceneManager.CreateRotationAnimator(New Vector3D(0, 0.2F, 0))

نضيف الحركة للجسم الذي أنشأناه

node.AddAnimator(anim)

يمكنكم تطبيق المثال

الكود به ملف الديركت اكس لمجسم الأرض

CODE.zip

بالتوفيق

التطبيق الثاني :

درس خفيف حول رسم صندوق السماء

في الألعاب يتم فقط رسم صندوق للسماء يكون ثابت وبما أنه صندق أي مكعب فهو يحتوي 6 أوجه

لذلك سنحتاج إلى 6 صور للسماء تربط لتكوين هذا الصندوق

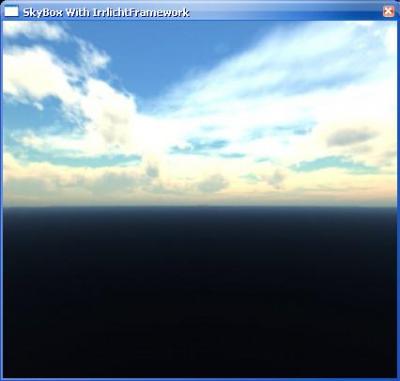

هنا سنقوم برسم الشكل الممثل للسماء كما في الصورة

يمكنكم تحميل الصور الست الممثله لصندوق السماء هنا

ماعلينا سوى اضافة صندوق السماء عن طريق الدالة AddSkyBoxSceneNode التي توجد في الفئة SceneManager للمحرك قبلها يجب تحميل الاكساءات Texture بالترتيب داخل مصفوفة تحمل الصور التي تكلمنا عنها وعملية الترتيب أساسية

وبذلك نستطيع أن ننشئ المشهد الذي تكلمنا عنه

الكلاس التي ستقوم بانشاء السماء نسميها مثلا SkyBB وتكون كيان طبعا نضيفه داخل اللعبة

Imports Framework
Imports Framework.Irrlicht
Public Class SkyBB
	Inherits Entity
	Public Sub New(ByVal myGame As Game)
		MyBase.New(myGame)
		Dim smgr As SceneManager = myGame.SceneManager
		Dim driver As VideoDriver = myGame.VideoDriver
		Dim SkyBText() As Texture
		ReDim SkyBText(5)
		SkyBText(0) = driver.GetTexture("cloudy_noon_UP.jpg")
		SkyBText(1) = driver.GetTexture("cloudy_noon_dn.jpg")
		SkyBText(2) = driver.GetTexture("cloudy_noon_bk.jpg")
		SkyBText(3) = driver.GetTexture("cloudy_noon_fr.jpg")
		SkyBText(4) = driver.GetTexture("cloudy_noon_rt.jpg")
		SkyBText(5) = driver.GetTexture("cloudy_noon_lf.jpg")
		smgr.AddSkyBoxSceneNode(Nothing, SkyBText, 0)
	End Sub
End Class

كود التطبيق

CODE2.zip

بالتوفيق للجميع

التطبيق الثالث:

رسم الأرضية

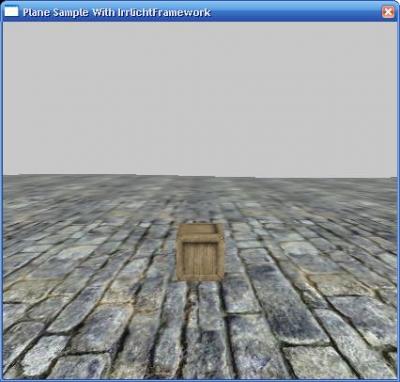

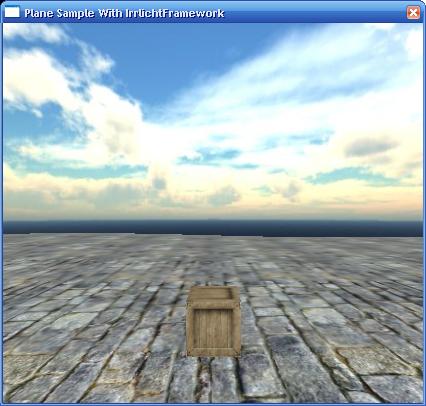

نلاحظ في الصورة أننا أنشأنا سطح أو لأرضية وعملنا له كساء ووضعنا مكعب فوقها

يعني العملية ستكون بسيطة والشئ الجديد عنا في هذا التطبيق هو كيف نعمل سطح أرضية

باستعمال AddHillPlaneMesh نضيف للمشهد أرضية مسطحة بتحديد عدة عناصر

1- اسم السطح أو التل إذا صح التعبير (غير مهم الآن)

2-حجمه يعني هنا مساحته لانه سياخذ متغير من النوع dimension2df

3-عدده وهنا المساحة التي حددنا بها السطح سنقوم بتكرارها

طبعا لتحديد الكساء هنا ننشئ كائن Material ندرج فيه الtexture للأرضية (هنا فقط سأدرج كساء واحد وليس متعدد ) وقد استعملت ككساء الملف الموجود مع المحرك وهو rockwall.bmp

Imports Framework
Imports Framework.Irrlicht
Public Class Plane
	Inherits Entity
	Public Sub New(ByVal myGame As Game)
		MyBase.New(myGame)
		Dim GameDevice As IrrlichtDevice = myGame.IrrlichtDevice
		Dim smgr As SceneManager = myGame.SceneManager
		Dim driver As VideoDriver = myGame.VideoDriver
		Dim hillmesh As AnimatedMesh = smgr.AddHillPlaneMesh("myHill", New Dimension2Df(30, 30), _
		 New Dimension2D(40, 40), 5, New Dimension2Df(0, 0), New Dimension2Df(10, 10))

		Dim floor As SceneNode = smgr.AddMeshSceneNode(hillmesh.GetMesh(0), Nothing, -1)
		floor.SetMaterialTexture(0, driver.GetTexture("rockwall.bmp"))
		floor.SetMaterialFlag(MaterialFlag.Lighting, False)
	End Sub
End Class

ملاحظة تعطيل الإضاءة في حالة عدم وجود مصدر للإضاءة ضروري لكي يظهر لنا المشهد لانه مفعل إفتراضيا لذلك نغير MaterialFlag.Lighting إلى false كماهو في السطر الأخير

فقط عملية إضافة المكعب بالكساء الموجود في الشكل رأيناها قبل علينا فقط وضعه فوق الأرضية بتحديد الأحداثيات الصحيحة طبعا

ومن جهة علينا تحديد مكان الكاميرا برفعها على محور y على الأقل لأنه بدون تحديد مكانها فسوف تظهر لأول مرة مع نفس مستوى الأرضية المنشئة

يمكننا اضافة صندوق السماء كما رأينا في السابق للحصول على الشكل التالي

بالتوفيق للجميع

التطبيق الرابع :

إستعمال الGUI والتي هي إختصار لـGraphical User Interface

وبها نستطيع إستعمال الأزرار والنوافذ والقوائم أيضا والكتابة خاصة ,فالمحرك يوفر الحل لإستعمال كل هذه الأدوات داخل اللعبة

قبل البدأ يجب أن نستعمل الإجراء Draw الموجود بالمكتبة والذي به نقوم بتنفيذ عمليات رسم الكائنات من النوع GUI لذلك فيجب أن نضيف الإجراء المعرف أصلا في الفئة Game ونخبر الفئة الخاصة بالكائنات من هذا النوع بأمر الرسم

Protected Overrides Sub Draw()
  IrrlichtDevice.GUIEnvironment.DrawAll()
End Sub

لآن يمكنا إنشاء محيط لرسم الأدوات فالمسؤول هنا عن رسم الأدوات GUI يختلف عن المسؤول عن رسم المشهد لان طريقة الرسم ستكون مختلفة

الأدوات التي سيتم رسمها تحتاج في الغالب إلى تحديد الشكل العام كاللون مثلا وخط الكتابة في حالة استعمال أدوات تحتوي على كتابة طبعا لذلك نعرف متغير يحدد ذلك

Dim mySkin As GUISkin = device.GUIEnvironment.Skin

يمكن التحكم عن طريق الكائن mySkin في عدة خيارات منها لون خط الكتابة للأزرار

mySkin.SetColor(GuiDefaultColor.ButtonText, New Color(255, 0, 4, 0))

عملية تحميل الخط في المحرك تتم باستعمال صورة الخط والتي يمكن انتاجه بواسطة أداة تابعة للمحرك تقوم باستخراج الصورة المقابلة للخط الذي نريد استعماله موجود في المجلد \tools\IrrFontTool

mySkin.Font = device.GUIEnvironment.GetFont("myfont0.bmp")

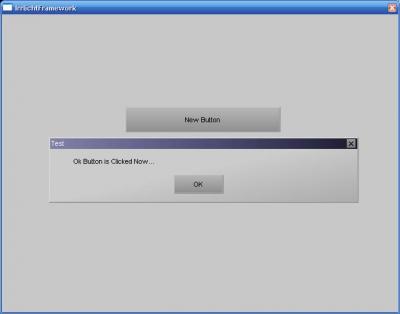

نمر الآن إلى عملية انشاء زر بسيط داخل الinterface الخاص بمحيط اللعبة

من أجل هذا نعرف كائن من النوع GUIElement أو GUIButton نفس الشئ

ثم نقوم باضافة هذا الزر داخل اطار الرسم

Dim dimen As Dimension2D = New Dimension2D(250, 40)
Dim pos As Position2D = New Position2D(200, 150)
Dim aButton As GUIButton = device.GUIEnvironment.AddButton(New Rect(pos, dimen) _
												   , Nothing, 101, "New Button")

الآن يمكن أن نقول أننا قد أنشأنا زر بسيط موجود في الاحداثيات المحددة من المتغير pos وحجمه متعلق بالمتغير dimen ومعرفه 101 (سنرى فيما بعد فائدته) و النص الذي مكتوب به هو New Button

بنفس الطريقة يمكننا اضافة عدة عناصر تحكم في مجال الرسم والتحكم بها

يبقى الآن معرفة كيفية التحكم بأحداث هذا الكائن مثلا الزر المنشئ

كما عرفنا سابقا فان تتبع أحداث اللعبة يسيرها المحرك من خلال الحدث OnEvent فقط هنا علينا أن نميز أن الحدث تابع لعناصر الGUI ومن ثم التفريق فيما بعد بين العناصر عن طريق المعرف ID الذي تكلمنا عنه للزر وكانت قيمته 101 مثلا

Function OnEvent(ByVal ev As [Event]) As Boolean
		If ev.Type = EventType.GUIEvent And ev.GUIEvent = GUIEventType.ButtonClicked Then
			If ev.Caller.ID = 101 Then
				IrrlichtDevice.GUIEnvironment.AddMessageBox("Test", "Ok Button is Clicked Now...", True, MessageBoxFlag.OK, Nothing, 0)
			End If
		End If
	End Function

في الكود السابق قمنا بالتأكد من أن الحدث ev من النوع GUIEvent وانه متعلق بحدث الضغط على الزر ev.GUIEvent = GUIEventType.ButtonClicked

ثم تأكدنا من أن الزر المضغوط هو الزر الذي تم انشاؤه مسبقا بالمعرف 101

If ev.Caller.ID = 101 Then

بعدها قمنا بانشاء messageBox باستعمال الدالة AddMessageBox

تحميل التطبيق

CODE3.zip

مشاء الله والله مجهود رائع انا متابع معاك

sayedf1 كتب:

مشاء الله والله مجهود رائع انا متابع معاك

أهلا بك دائما أخي العزيز sayedf1 , نكمل ماتبقى :)

التطبيق الخامس:

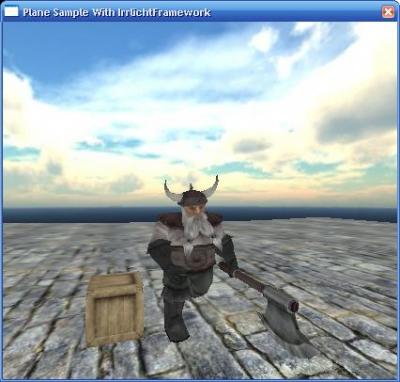

نريد الآن أن نتعلم كيف نضيف كيان متحرك

من أجل ذلك نستمعل الكيان المعروف dwarf المستخدم في أمثلة الديركت اكس ونرى ببساطة كيفية اضافته داخل المشهد

بكل بساطة يتم اضافة الأشكال التي تعمل حركات باستعمال متغير AnimatedMeshSceneNode

باستعمال الدالة AddAnimatedMeshSceneNode الموجودة في الكائن SceneManager

نضيف كلاس نسميها m_dwarf للمشروع

Imports Framework
Imports Framework.Irrlicht
Public Class m_dwarf
	Inherits Entity
	Sub New(ByVal myGame As Game)
		MyBase.New(myGame)
		Dim GameDevice As IrrlichtDevice = myGame.IrrlichtDevice
		Dim smgr As SceneManager = myGame.SceneManager
		Dim perso As AnimatedMeshSceneNode = smgr.AddAnimatedMeshSceneNode(smgr.GetMesh("dwarf.x"))
		perso.SetMaterialFlag(MaterialFlag.Lighting, False)
		perso.Position = New Vector3D(30, 0, 100)
	End Sub
End Class

وبعدها نعمل إلى اضافة هذا الكيان كما رأينا من Entities داخل الكلاس الموروثة من Game

لمن لا يملك ملف الديركت اكس للشخصية dwarf يمكنهم تحميله من هنا

dwarf.rar

بالتوفيق للجميع دائما

التطبيق السادس:

رسم الظل للشخصية المتحركة

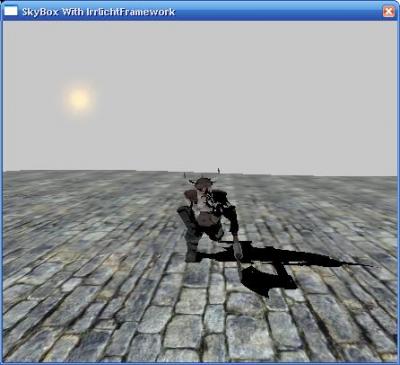

في هذا التطبيق وكما في الصورة سنتعلم انشاء الظل باستعمال المحرك

أولا وقبل البدأ لتفعيل الظل يجب عند تجهيز المحرك للعمل تفعيل خاصية الظل وجعل stencilbuffer مفعلة

يعني في الفئة Game التي انشأناها نقوم بتحديد الخصائص لتهيئة المحرك عند الانشاء وكما في الأمثلة السابقة نعمل تعديل على الفئة myGame

أي نضيف السطر التالي في الاجراء New

MyBase.New(DriverType.Direct3D9, New Dimension2D(440, 380), 32, False, True, False, False)

لقد غييرنا اشياء منها كما قلنا stencilbuffer أصبحت True والبقية كلها غير مفعلة

كما لا يفوتني هنا أن أذكر أننا يمكننا تشغيل اللعبة fullscreen بتفعيل الخاصية أيضا بوضع True بدل False

يجدر الذكر هنا أن الأجسام التي نستطيع عمل لها ظل تكون من النوع AnimatedMeshSceneNode

في الصورة نرى أننا استعملنا شخصية متحركة dwarf لذلك نقوم بانشاء كلاس خاصة بالشخصية من النوع Entity

ويجد بالذكر أننا هنا يجب علينا انشاء شكل الظل للشخصية المنشئة باستعمال AddShadowVolumeSceneNode للSceneNode المنشئ

الظل لن يكون واضح الا بوجود مصدر ضوء متحرك لذلك ننشئ فئة أخرى تقوم بعمل اضاءة مثل الشمس ونعمل على تحريكها بحركة دورانية حول الجسم المنشئ ولهذا الغرض نستعمل الدالة

CreateFlyCircleAnimator للSceneManager للمحرك

في الأخير تكون لدينا فئة الشكل المعبر عن الشمس على الشكل التالي:

Imports Framework
Imports Framework.Irrlicht
Public Class SunMesh
	Inherits Entity
	Public Sub New(ByVal myGame As Game)
		MyBase.New(myGame)
		Dim light As LightSceneNode = myGame.SceneManager.AddLightSceneNode(Nothing, _
									New Vector3D(0, 0, 0), New Colorf(0, 1.02, 0.5, 0.0), 200, 0)
		Dim bill As SceneNode = myGame.SceneManager.AddBillboardSceneNode(light, New Dimension2Df(60, 60), 0)
		bill.SetMaterialTexture(0, myGame.VideoDriver.GetTexture("particlewhite.bmp"))
		bill.SetMaterialType(MaterialType.TransparentAddColor)
		bill.Position = New Vector3D(0, 40, 70)
		Dim anim As Animator = myGame.SceneManager.CreateFlyCircleAnimator(New Vector3D(0, 80, 0), 150, 0.0005)
		light.AddAnimator(anim)
	End Sub
End Class

مرفق الاكساء المستعمل لضوء الشمس

particlewhite.zip

بالتوفيق دائما

السلام عليكم ورحمة الله وبركاته

الله يعطيك الف عافية اخي الكريم ونشكر لك جهدك الكريم

السلام عليكم ورحمة الله وبركاته

لا أعرف اذا كانت الدروس صعبة التطبيق

لكن وبطلب من بعض الاخوة قمت بتقديم فيديو (بدون صوت) عرض فيه تطبيق بسيط (التطبيق الأول ) باستعمال المكتبة

tut01.zip

وأعتذر عن الاطالة :)

بالتوفيق للجميع

السلام عليك اخى العزيز DreamNet

الدروس ليست صعبه ولكن لن اقطرح ان يفكر كل من يتابع الدروس ان يفكر فى لعبه ينفذها كى يتحمس

ولى طلب بسيط وهو ان تشرح كل مايتعلق الكائنات المتحركه يعنى كيف اتحكم فى سرعة الفرام وكيف احصر الحركه فى عدد فريمات معينه وشكرا على مجهودك جعله الله فى ميزان حسناتك

	   Private perso As AnimatedMeshSceneNode

	   Public Sub SetFrame(ByVal start As Integer, ByVal fEnd As Integer)

	   Public WriteOnly Property Move() As Boolean

	   Public WriteOnly Property Vitesse() As Integer

   Imports Framework

الآن يمكن أن نقوم بتغيير تلك الخصائص من الفئة Game

 Imports Framework
 Imports Framework.Irrlicht
 Public Class myGame
	 Inherits Framework.Game
	 Private dwarf As New m_dwarf(Me)
	 Public Sub New()
		 Entities.Add(New Plane(Me))
		 Entities.Add(dwarf)
		 Entities.Add(New SkyBB(Me))
		 Entities.Add(New GameCam(Me))
		 AddHandler IrrlichtDevice.OnEvent, AddressOf OnEvent
		 Run()
	 End Sub
	 Protected Function OnEvent(ByVal ev As [Event])
		 Select Case ev.KeyCode
			 Case KeyCode.F1
				 dwarf.Position = New Vector3D(0, 50, 50)
			 Case KeyCode.F2
				 dwarf.SetFrame(0, 5)
			 Case KeyCode.F3
				 dwarf.Move = False
			 Case KeyCode.F4
				 dwarf.Move = True
		 End Select
		 Return False
	 End Function

 End Class

من الكود فانه يتم التحكم في الخصائص المنشئة باستعمال الأزرار F1 F2 F3 F4

الزر الأول يقوم بتغيير مكان الكائن

الثاني تحديد مجال حركة الجسم المتحرك

الثالث يوقف الحركة

الأخير يعيد تشغيل الحركة

السلام عليكم لقد نفذت كل ماسبق ونجح معى الا الظل لم استطيع ان افعلة لو تبسطه شويه او ترفق الكود اكون شاكر جدا

كما ذكرت سابقا

يجب تفعيل stencilbuffer لتمكين رسم الظل

هناك عدة أشياء معطلة منها FullScreen

عند تفعيلها فان اللعبة تنفذ بكامل الشاشة

اذا علينا تخصيص الفئة Game بتحديد خصائصها عند الانشاء أي في New

   Imports Framework
   Imports Framework.Irrlicht
   Public Class myGame
		Inherits Framework.Game
		Private dwarf As New m_dwarf(Me)
		Public Sub New()
			MyBase.New(DriverType.Direct3D9, New Dimension2D(440, 380), 32, False, True, False, False)
			Entities.Add(New Plane(Me))
			Entities.Add(dwarf)
			Entities.Add(New SkyBB(Me))
			Entities.Add(New GameCam(Me))
			Run()
		End Sub
   End Class

من جهة أخرى نسيت أذكر أنه لرسم كائن الظل لل AnimatedMeshSceneNode

نستعمل الدالة AddShadowVolumeSceneNode

لذلك نضيف السطر

perso.AddShadowVolumeSceneNode(0, False, 5)

طبعا داخل كود الفئة m_dwarf

السلام عليكم

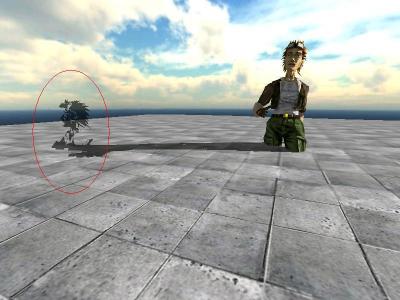

كله تمام لكن انظر الصوره

ولى سؤال هل يمكن عمل ماء

السلام عليكم

مش عارف اشكرك ازاى

تخمينك فى محله المشكله اتحلت

اما بخصوص الماء تمام بس لو ممكن يكون ثلاثى الأبعاد يعنى الشخصية هتكون على السطح ثم تنزل فى عمق الماء

معلش انا عارف انى بتعبك بس انت اللى شجعتنى للمحرك هذا بجد محرك جامد جداً وسهل جداً

اعتقد ان لو عملنا السطح شفاف سوف يؤدى الغرض لكنى لا اعرف كيف اجعل السطح شفاف

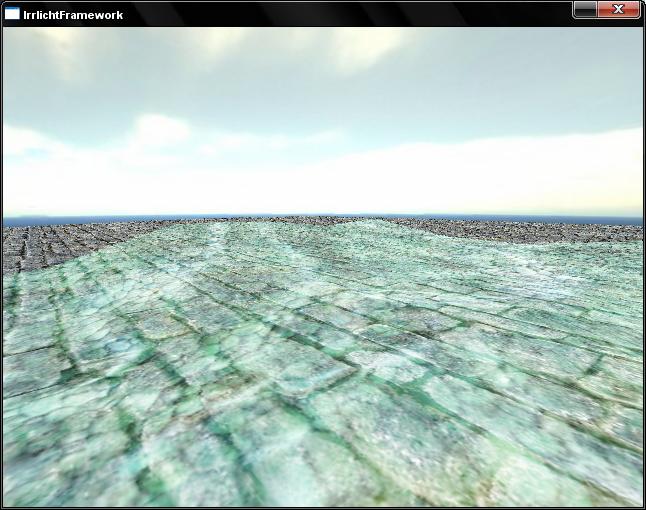

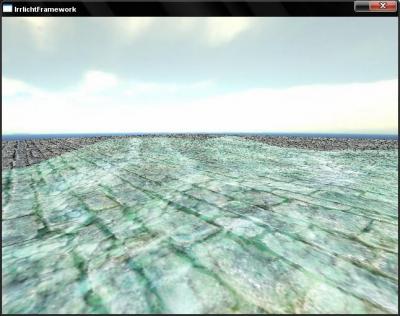

يمكنك اضافة الشفافية

waterNode.SetMaterialType(MaterialType.TransparentReflection2Layer)

طبعا مع اختيار أنسب للأكساء المناسب لان اللون الأخضر لا يعجبني نوعا ما :)

لم استطع عمل الشفافيه هل هناك تعديلات غير اضافت هذا الكود

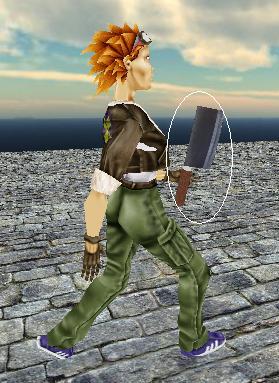

Dim hand As SceneNode = perso.GetXJointNode("Bip01_R_Hand")

Game.SceneManager.AddMeshSceneNode(mesh, hand, -1)

		 Dim clevemesh As Mesh = Game.SceneManager.GetMesh("cleve3ds/a3dcleve.3ds").GetMesh(0)
		 Dim hand As SceneNode = perso.GetXJointNode("Bip01_R_Hand")

		 Dim clevenode As SceneNode = Game.SceneManager.AddMeshSceneNode(clevemesh, hand, -1)
		 clevenode.SetMaterialFlag(MaterialFlag.Lighting, False)
		 clevenode.Scale = New Vector3D(5, 5, 5)
		 clevenode.Rotation = New Vector3D(0, 160, 90)
		 clevenode.Position = New Vector3D(70, 0, 40)
		 perso.AnimationSpeed = 500

الشكل المستعمل يمكنكم تحميله من المرفق

cleve3ds.zip

يالتوفيق

السلام عليكم بجد عاجز عن ايجاد كلام اقوله

لى سؤالين اعتقد انهم مرتبطين ببعض

1انا عملت حركه للشخصيه وخليتها لما تمشى يمين تدور جة اليمين اولا ثم تسير والعكس فى جهة الشمال لكن الدوران يتم مره واحده كيف اجعله يدور حولين نفسه ببطء كى يكون طبيعيا

2 كيف يمكن عمل كائن ثابت ويدور حولين نفسه

ارجو ان اكون قدرت اوضح ما اريد

على فكره انا كنت عملتها فى الديركت اكس بس كان هناك فى اجراء الرندر كنت بخلى الشخصيه تدور درجه ثم يعمل ريندر وهاكذا حتى يتم الدوران

اما فى هذا المحرك فأنا لا أعرف كيف يعمل الريندر

طبعا الدوران هنا يتم بتغيير الخاصية Rotation للشخصية

perso.Rotation = New Vector3D(0, y, 0)

طبعا y يعبر عن زاوية الدوران بالنسبة للمحور العيني

لكن أنصحك أخي باستعمال الفئة Character التي تحدثت عنها في تطبيق Newton لانك ستحتاج إلى التصادم وهذه الفئة ستحتاجها لربط الشخصية وتحركيها داخل العالم الفيزيائي

راجع هذه المشاركة وبها مثال مرفق عن تطبيق قوى الفيزياء على الكاميرا

يمكنك التغيير وجعل الكيان المربوط هو الشخصية

الحقنى يا DreamNet

ضيعت اليوم كله وانا بحاول اخلى الشخصيه تتصادم مع الكوره والصندوق بدل الكميره وفشلت فشل زريع،

ارفقتلك العك اللى انا عمله شوفلى الغلط فين وصلحهولى معلش انا عارف انى تعبتك معايا بس هانت،

ولى استفسار لما بنظر بالكميرة فى اتجاه الشخصيه اللى انا عملها للعبه الحركه بتكون بطيئه ولما انظر فى اتجاه اخر بتكون سريعه و حلوه

______.rar

بالنسبة لثقل اللعبة فهو راجع للظل بعد تفعيله

هذه محاولة كنت قد عملتها قبل ولم يتسنى لي التعديل على مثالك

Mouvement.zip

تعديل على مثالك بدون ملفات الميديا

4.zip
