عندى 2 ميكرفون و 2 سماعة خاصة بالتليفون ما هى ابسط طريقة لتوصيلهما معأ باقل مكونات الكترونية ليستطيع كل من الطرفين سماع بعضهم ؟
عندى 2 ميكرفون و 2 سماعة خاصة بالتليفون ما هى ابسط طريقة لتوصيلهما معأ ليستطيع الطرفين سماع بعضهم ؟
مغلق
السلام عليك اخي ramysarwat
ابسط طريقة لفعل ذالك و هو الحصول على الميكروفونات التي كانت تتواجد في الهواتف المنزلية القديمة التي كنا اذا اردنا تركيب الارقام للاتصال, ندير تلك هممم ماذا ساسميها , تلك العجلة :D
فذالك الميكروفون يحتوي بداخله على حبيبات الكاربون , واذا ربطناه على التوالى ببطارية , وكاننا نربط البطارية بمقاومة , لكن عندما نتكلم في هذا الميكروفون و هو مربوط بالبطارية , فذبذبة الصوت تسبب اهتزاز تلك الحبيبات الكاربونية مما يسبب تغير في مقاومة هذا الميكرفون وبالتالي سينتج تيار قوي وبنفس ذبذبة الصوت على اسلاك المرتبطة بالبطارية.

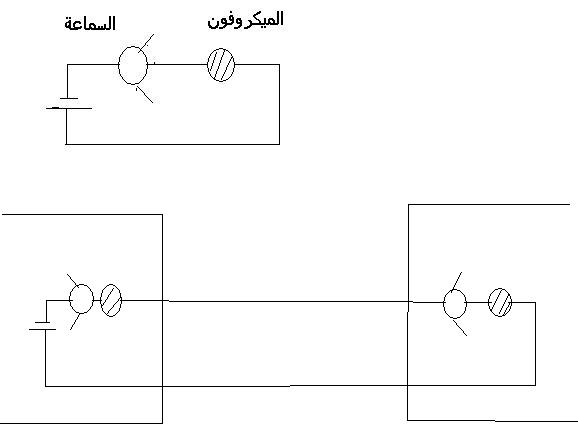

ولسماع هذا الصوت يكفي ان نربط كل من ذلك الميكروفون والسماعة والبطارية على التوالي وكذالك الامر اذا كنا نريد التخاطب مع شخص بعيد. انظر الشكل :).
لكن لا يجب ان ننسى , ميكروفونات الهواتف القديمة :).
بالتوفيق اخي.
bitofsoul كتب:لكن لا يجب ان ننسى , ميكروفونات الهواتف القديمة :).بالتوفيق اخي.
اخى العزيز الموجود لدى حاليآ هى الميكرفونات الحديثة وليست القديمة فكيف استطيع تطبيق نفس النظرية ؟
بامكانك ايضا استخدام Amplifier وهذا نموذج و تختلف الدائرة باختلاف الواط Watt لها
Parts:
P1_____________22K Log. Potentiometer
R1_____________22K 1/4W Resistor
R2,R3__________100K 1/4W Resistors
R4_____________47K 1/4W Resistor
R5_____________2K2 1/4W Resistor (See Notes)
R6_____________6K8 1/4W Resistor
R7_____________22K 1/2W Carbon or Cermet Trimmer
R8_____________2K7 1/4W Resistor
C1,C6__________100nF 63V Polyester or Ceramic Capacitors
C2,C3__________10µF 63V Electrolytic Capacitors
C4_____________22µF 25V Electrolytic Capacitor
C5_____________22nF 63V Polyester or Ceramic Capacitor
C7_____________470µF 25V Electrolytic Capacitor
Q1_____________BC547 45V 100mA NPN Transistor
IC1____________TDA7052 Audio power amplifier IC
SW1____________SPST miniature Switch
MIC____________Miniature electret microphone
SPKR___________8 Ohm Loudspeaker
للمزيد من دوائر ال Intercom
تم تعديل هذه المشاركة بواسطة عماد الخليل في 26 سبتمبر 2007 في 18:44
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
السلام عليكم
أنصحك باستخدام محول صوتي (ترانسفورمر) بسنترتاب واستخدام مكبر ابتدائي لتكبير الصوت .
قم بنفس العمل في الاتجاهين وقم بتوصيل السلكين من طرفي المحولين ببعضهما .

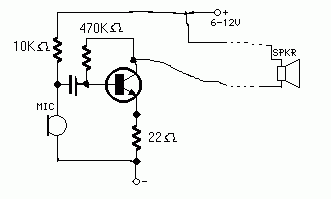

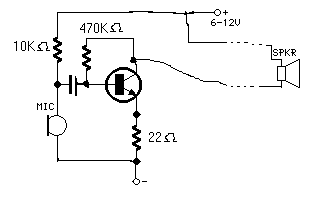

أنا برأي أن الأخ السائل يتحدث عن أبسط دارة والتي ستصبح :
اعتقد انك يمكنك استخدام الترانزستور كمكبر فى تلك العملية

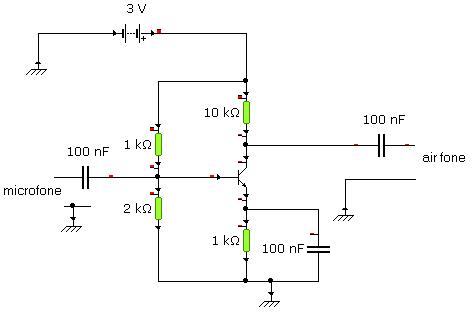

قمت برسم دائرة على السريع قيم المكثفات غير مضبوطة فقط اضبطها على تردد الصوت
ويمكن استخدام اكثر من مرحلة تكبير على التوالى
اخ عبد العزيز فينك مش باين
مبارك لشعب تونس
أخي الفاضل حريف برمجة عمليتك صحيحة حيث أنه يتم تكبير الإشارة 100 مرة وبدارة أخرى وهكذا، وأنا رسمت أو وصلت المقاومة 470 كيلو بين المجمع والقاعدة لإعطاء الجهد اللازم لفتح قاعدة الترانزستور ولتكبير أفضل ، والله المستعان.
"اخ عبد العزيز فينك مش باين"
معليش أخي حريف أعذرني مشغول كثير أوالوقت يمر علي سريع ويأكلني ومش قادر أدخل الإنترنت إلا القليل
اول ما يجده الدارس هى هذه الدائرة فقط ليس الا لكن هناك عمليات كثيرة جدا منها اذا رجعنا للعصر الحجرى :lol: اقصد للوراء قليلا يمكن استخدام الصمام الثلاثى
اقتباسمعليش أخي حريف أعذرني مشغول كثير أوالوقت يمر علي سريع ويأكلني ومش قادر أدخل الإنترنت إلا القليل
كان الله فى العون
مبارك لشعب تونس
حريف برمجة مرحبا بك في اقسام الالكترونيات
الدائرة التي وضعت لاستخدام سماعة اذن ولا اعتقد انها تناسب دائرة انتركم كما هي الان
الاخ عبد العزيز دائرتك تبدوا جيدة وبحاجة الى تجريب عملي بسبب المسافة وهي باتجاه واحد و نحتاج الى مثلها ليكون الكلام بالاتجاهين
تم تعديل هذه المشاركة بواسطة عماد الخليل في 22 ديسمبر 2007 في 22:26
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
اقتباسحريف برمجة مرحبا بك في اقسام الالكترونيات
اهلا بك
اقتباسالدائرة التي وضعت لاستخدام سماعة اذن ولا اعتقد انها تناسب دائرة انتركم كما هي الان
هل هذا بسبب ال noise
مبارك لشعب تونس
لا ال NOISE حكاية ثانية لجميع الدوائر بمعني اننا ربما نحتاج الى تأريض او فلترة
اما سبب عدم مناسبتها لسماعة عادية فهو كبر المقاومة 10 K اوم وكذلك المكثف 0.1U
وانت تعلم ان معظم السماعات تكون من 4 اوم الى 32 اوم تقريبا وبذلك فان 32 اوم تعتبر صغيرة جدا بالنسبة لل 10K اوم
تم تعديل هذه المشاركة بواسطة عماد الخليل في 22 ديسمبر 2007 في 23:09
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
انا قمت بتنفيذ تلك الدائرة منذ سنتين تقريبا
عنما اشتريت الحاسب لم اشترى معه سماعة فى ذلك الوقت فقمت بعمل تلك الدائرة على مرحلتين تكبير ولكن كانت المصيبة اننى اسمع وش اكثر من الصوت
مبارك لشعب تونس
اقتباساما سبب عدم مناسبتها لسماعة عادية فهو كبر المقاومة 10 K اوم وكذلك المكثف 0.1Uوانت تعلم ان معظم السماعات تكون من 4 اوم الى 32 اوم تقريبا وبذلك فان 32 اوم تعتبر صغيرة جدا بالنسبة لل 10K اوم
الف شكر لك اخ عماد فانا تقريبا نسيت كل ما تعلمتة فى الالكترونيات منذ سنتين بسبب انشغالى فى البرمجة
مبارك لشعب تونس
نعم هذا يفسر سبب ضعف الاشارة لديك وخاصة ان S/N RATIO ايضا مرتفع
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
اقتباسنعم هذا يفسر سبب ضعف الاشارة لديك وخاصة ان S/N RATIO ايضا مرتفع
:lol: :lol: :lol:
مبارك لشعب تونس
حريف انا عبرت تعبير خاطئ مع انك فهمت المقصود عندما قلت ان ال s/n ratio مرتفع بل هو منخفض وهذا للتوضيح
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
اقتباسحريف انا عبرت تعبير خاطئ مع انك فهمت المقصود عندما قلت ان ال s/n ratio مرتفع بل هو منخفض وهذا للتوضيح
اخ عماد انا ضحكت لاننى اعتقدت انك تتحث عنى انا وليس عن الدائرة لكن اذا كان منخفض ما سبب ال noise
مبارك لشعب تونس
ال noise تلتقط على طول السلك لان السلك يصبح مثل الانتل ومع تكبير الاشارة يظهر ما يسمي humming ويمكن ان تكون نفس ذبذبة تيار المنزل اي 50 او 60 هيرتز
بالنسة لل s/n فان ال noise في المقام وكلما زادت ال noise تنخفض قيمة s/n والافضل ان تكون s/n باعلى ما يكون
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
اقتباسال noise تلتقط على طول السلك لان السلك يصبح مثل الانتل ومع تكبير الاشارة يظهر ما يسمي humming ويمكن ان تكون نفس ذبذبة تيار المنزل اي 50 او 60 هيرتزبالنسة لل s/n فان ال noise في المقام وكلما زادت ال noise تنخفض قيمة s/n والافضل ان تكون s/n باعلى ما يكون
حسنا الف الف شكر لك اخى عماد
مبارك لشعب تونس
