بسم الله الرحمن الرحيم
/
\
/
***
**
*
السلام عليكم ورحمة الله وبركاته أيها الكرام...
أنا عضوة جديدة ومحتاجة مساعدة إذا ممكن..؟؟
المطلوب تكوين دارة الADDER من بوابتي NAND و XOR بدون استخدام ال INVERTER اللي هو النفي
ممكن تساعدوني بإنتظاركم
:)
المطلوب تكوين دارة الـadder من بوابتي .....
مغلق
مرحبا بالمبرمجة
هل لك ان تضعي جدول ال Adder
علما بانه يمكن تحويل ال Nand الى inverter اذا احتجنا الى ذلك
ويكون بتوصيل جميع مداخل ال Nand معا فيكون هناك كأنه مدخل واحد و مخرج واحد بالضبط مثل ال inverter
او بتوصيل بقية مداخل ال Nand الى القطب الموجب باستثناء واحد من المداخل الذي سيكون مدخل ال inverter.
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
بسم الله الرحمن الرحيم
^_^
أستاذ عمــــــ د ــــــــا ..
كلي شكر وإمتنان لحضورك..
تفضل الجدول..
هذا جدول الصواب للجامع الADDER
وكمان إحنا صممناها بالمعمل باستخدام الBREED BOARD وكمان TRAINER اوكي أستاذ عمــ د ــــا...
وعملنا التجربة بإستخدام بوابتي XOR وبوابة AND آآآآز يــوو ســي أقصد الجدول مثل ما أنت شايفوا آخر عمودين همّ آند واكس اور
لكن المعيدة تبغى باستخدام XOR GATE ,,,,NAND GATE
وأشكر لكــ هذي اللفتة الكريمة بإنتظارك أخ عمــ د ـــــــــا...
المبرمجة
تم تعديل هذه المشاركة بواسطة المبرمجة الصغيرة منوفه في 25 سبتمبر 2007 في 18:43
S= (A XOR B ) XOR Cin NAND = AND + INVERTER
تستطيعي بدائرة NAND تصنيع اي دائرة او اي منطق هذه هي الفكرة :) .
تم تعديل هذه المشاركة بواسطة احمد صالح في 25 سبتمبر 2007 في 19:31
BEng , Electronics and communications.
Embedded systems engineer.
Graphics Programmer
عالم الكومبيوتر هو من لديه المعرفة في علوم الكومبيوتر ، الرياضيات ، هندسة الالكترونيات -احمد صالح
حسنا في التصميم الجديد S تبقى كما هي في التصميم السابق ياستخدام XORالتغير يحصل عند تصميم Cلتصميم ذلك نكتب المعادلة:C = A . Bوحيث ان

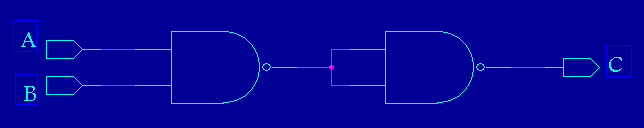

وحيث انه لا يوجد لديك AND فنستخدم NAND و نقوم فقط بعكس مخرجه باستخدام NAND بالشكل التالي:
جميل يا احمد ولكن لاحظ هذا Carry out و ليس Carry in
جميل يا احمد ولكن انتبه هذا Carry out و ليس Carry in
جميل يا احمد ولكن انتبه هذا Carry out و ليس Carry in
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
هل المنتدى شاخ وخرف ؟؟ :D
اضفت ثلاث تعليقات ارفقهم بالمشاركة السابقة غريبة اول مرة تحصل
وهذا الرابع ماذا سيحصل ؟؟
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
بسم الله الرحمن الرحيم
/
\
/
*
*
*
وااااااااااااااااااااو
ماشاء الله أحيي فيكم روح التعاون إخواني الكرام أستاذ //عمــــ د ــــاــ // & أستاذ //أحـــــ م ـــــــد//
بارك الله فيكم وجزاكم الله خير أنا فقط شفت ردودكم فحبيت أشكركم والآن إن شاء الله بجربها وخلوكم الله يخليكم متواصلين معاي اوكي الله يجزاكم خيـــــــر
وتذكروا أن:
" من أحسن لأخيه حتى يثبت حاجته , ثبت الله قدميه يوم تزل الأقدام "
أختكمـــــــــــ في الله...
بسم الله الرحمن الرحيم
أستاذ عماد بارك الله فيك ممكن تحول الرسمة إلى جدول صواب
لأني أتوقع حيكون الناتج نفس كود أستاذ عماد...
بس ممكن تحولهم لجدول الحقيقة والصواب..وأنت ذكرت نقوم بعكس مخرجه ؟؟؟ مالمقصود بالعبارة هذه ؟؟ مع العلم إني أشتغل على التراينر والبريد بورد...(:
أنتظرك أستاذ...وجزاكم الله خير
الرسمة عملت بناء على جدولك فلو اردت ان اعمل جدول للرسمة سيكون مثل جدولك
ولكن الرسمة فقط لتصميم المخرج C
اما المخرج S فهو نفس تصميمك القديم يتكون من XOR مدخله A و B ومخرجه S
ان كان شيئ غير واضح لا تترددي في السؤال و لكن حاولي توضيح السؤال بقدر مستطاعك وحاولي تصغري خطك :D
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
بسم الله الرحمن الرحيم
آآآآآسفة أستاذ راح أصغروا
جزاك الله خير وبارك الله فيك أخوي بس أنت الآن عملت فقط للمخرج Cوهذا اللي فهمتوا بفضل من ربي ولله الحمد
بس أنا أقصد يا أستاذ بارك الله فيك إني كم دارة منطقية راح أضع على البريدبورد هل وحدة XOR GATE واثنتين NAND GATE
وكل شغلي عملي مو نظري...
فهمت أستاذ عماد..
من الناحية العملية راح تضعي قطعة XOR واحدة فقط وهذه القطعة بها 4 بوابات ستستخدمي واحدة منها فقط
وكذلك الامر بالنسبة لل NAND ستستدخدمي قطعة واحدة فقط وهذه القطعة بداخلها 4 بوابات ستستخدمي منها بوابتان (2) فقط
عليك الاطلاع على مخطط كل قطعة وهذا ضروري لتغذيتها بالكهرباء و توصيل البوابات كما في الرسم
عندما تطلعي على مخطط كل قطعة سيكون الامر سهل
هذا مخطط 7400 NAND
.gif)
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
بسم الله الرحمن الرحيم
رااااااااااااااائع راااااااااائع أستاذ عماد
الله يشرح صدرك بالإيمان وذكر الرحمن ويرزقك أعالي الجنان إنه هو ولي ذلك والقادر عليه...(:
ولكن لدي سؤال بسيط وأعتذذذذذذذذذذذذر جدا جدا على الإثقال والإطالة عليك
أثناء عملي على البريدبورد أضع أولا بوابة XOR وأستخدم منها دراة واحدة فقط وأشبك فيها الأسلاك (سلك واحد طبعا ) وبعدوا أوصل على التوالي بوابة NAND وأستخدم منها بوابتين يعني ( سلكين للدخل)...اوكي أستاذ ...كذا صح طريقة التوصيل أو خطأ..؟؟؟؟ هذا سؤالي والله ولي التوفيق..
أختكم المبرمجة 2...(:
ساكتب الرد غدا حتى لا تنتظري الرد الان
واي من الاخوان ممكن يوضح لك الموضوع
واذا لم يرد احد ساوضح ان شاء الله لك الموضوع غدا كما ذكرت و ذلك لتأخر الوقت الان
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
اولا : يجب توصيل كل الGND الارضي مع بعض و توصيل VCC و هو 5 فولت مع بعض
ثانيا : جلب معطيات كل دائرة NAND,XOR,Datasheet لمعرفة بنية الدائرة و تعرفي فين الGND,VCC و اطراف المداخل و المخارج
ثالثا:بعد النظر الي مخطط الFull Adder توصلي الاطراف مع بعض لتشكيل الدائرة المطلوبة
رابعا: للتجربة تقومي بوضع 5 فولت علي الطرف A دليل علي 1 و 0 فولت يعني ارضي علي الطرف B المفروض الناتج S=1 اي 5 فولت
و المفروض يكون الخرج متوصل مع مقاومة نصف كيلوم اوم مع LED لمبة مع الارضي . كما بالشكل
out ------- /\/\/\-------|>------- ____ GND
بحيث لو الخرج من الجمع S = 1 اي 5 فولت تضىء الLED .
BEng , Electronics and communications.
Embedded systems engineer.
Graphics Programmer
عالم الكومبيوتر هو من لديه المعرفة في علوم الكومبيوتر ، الرياضيات ، هندسة الالكترونيات -احمد صالح
بسم الله الرحمن الرحيم
/
\
بارك الله فيكم إخواني ماتقصروا و التسليم إن شاء الله يوم السبت إذا ربي كتبلنا عمر إن شاء الله
وأنا طلبت الرسمة على البريدبورد بس مو مشكلة أنتم ما قصرتوا الله يزيدكم علم وثبات وإيمان يااااااارب
شكرا لكم وبارك الله فيكم..(:
أختكم المبرمجة2..(:
إذا استصعب علي شغلة راح أرجعلكم من بعد الله بإذن الله
تم تعديل هذه المشاركة بواسطة المبرمجة 2 في 26 سبتمبر 2007 في 14:06
السلام عليكم
اختي الفاضلة
دائرة ال adder
تنقسم الى قسمين
1- half adder
2- full adder
أولا الجدول الذي وضع وهو لدائرة ال half adder
لانه ببساطه عبارة عن جمع مدخلين فقط
والجدول المعطى
يبين ذلك
وطبعا من الجدول يمكنك انتي استخراج المعادلات الرقمية
S = A*B + AB* A* هي مقلوب ال A
B* هي مقلوب ال B
C = AB
XOR تبين الدالة S ومن الواضح ان معادلة
AND تبين الدالة C ومن الواضح ايضا ان معادلة

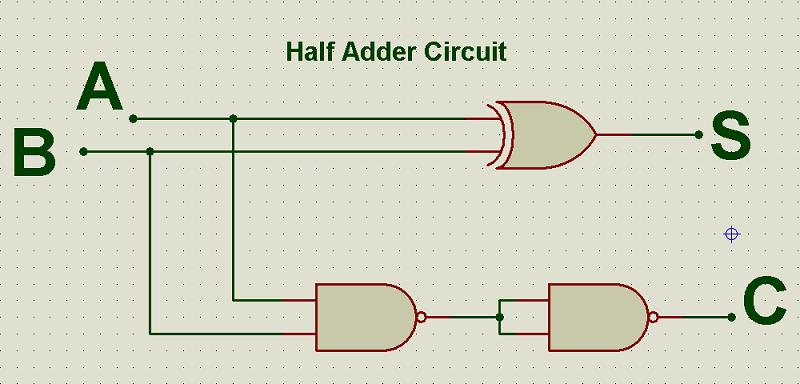

اذا فتجميعة دائرة ال half adder
استخدمنا دائرة ال nand
للحصول على and
كما هو موضح في رد أخي عماد الخليل
---------------------------------

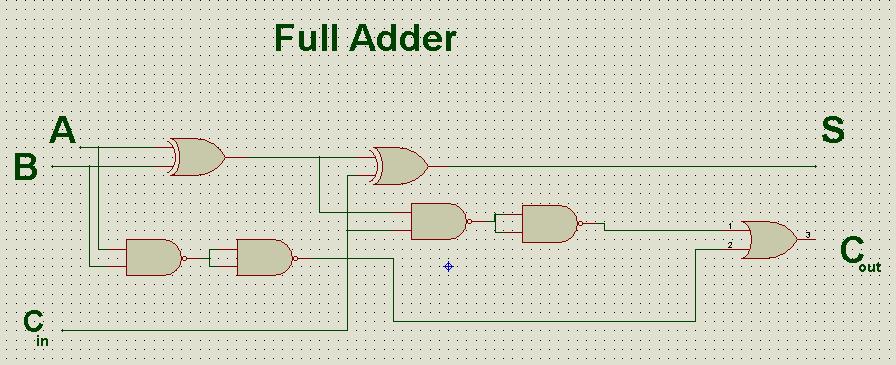

ناتي لموضوع دائرة ال
Full Adder
وجدول الاحتمالات لها
ويمكنك استخراج المعادلة من الجدول ل s , C
وبالتالي فان ناتج المعادلات بعد التركيب يكون الدارة
طبعا يمكنك تحويل ال or
الى nand
وفي النهاية اتمنى لكم الاستفادة
أخوكم كريم
م/ كريم كتب:S = A*B + AB*
A* هي مقلوب ال A
B* هي مقلوب ال B
C = AB
اسف حدث خطأ في الكتابة وما قدرت اصححه في الرد الاصلي
