الانتهاء من صنع الالة

السلام عليكم ورحمة الله أخي عدنان

ألف ألف ألف مبارك لك تحقيق هذا النجاح

ومع أنك لم تشاركنا من قبل في موضوع صنع ماكينة ال cnc فانك فد سبقتنا إلى ذلك ، وأتمنى منك أخي العزيز أن تكون أكثر كرماً منا وايثاراً منا مع علمنا المسبق بقدر ما تكلفت وما عانيت في تصنيع هذه الماكينة ، وذلك بأن تقوم بإدراج تفاصيل تصنيعها والبرامج المستخدمة بالتفصيل ، سآلين الله عز وجل أن يجعل هذا العمل في ميزان حسناتك وأن يكون لك صدقة جارية دائما ما أستفاد منه مسلم ، وأرجو أن تكون من من يأثرون على أنفسهم ولو كان بهم خصاصة وأن تكون من من يدفعون زكاة العلم وهي التعليم ، وأن تعلم أن الرزق لا علاقة له بالعلم ، فتحتفظ بالمعلومة لنفسك لتكسب منها ، وأعلم أنك ان فتحت باباً للناس للخير فتح الله لك به أبواب للجنة إن شاء الله .

أخوكم romariorambo

لقد سبق ونوهت الى الة الحفر التي تم انجازها وأريد ان ادخل بالتفاصيل قليلا

أولا : السوفت وير : ويتألف من 3 برامج

1 الاول يحول الصورة الى قاعدة بيانات ومن أراد ان يدخل في هذا المجال

فسوف يعاني من مشكلة البعد الثالث حيث أن الشاشة تخدم بعدين ولن اتحدث هنا عن

فك كراكات لبرامج من هنا وهناك بل عن صناعة برامج اصيلة وقابلة للتعديل ومسجلة باسمائنا

نحن المبرمجين العرب هذا البرنامج اسميته برنامج الادخال الفراغي ولن نجد مشكلة في ال x

او y بل المشكلة كانت في ال z واستطعت حلها بتحويل اللون الى عمق وتطلب مني الكثير من

الصبر وعلب السجائر اوليس للون معادلات مثل RGB(R,G,B) هذا التابع كان المفتاح

ثم الدخلت الى الطريقة point(x,y)=16777215 ان الطريقة point (x,y) تحدد لنا النقطة المطلوبة

واما الرقم 16777215 فهو يشير الى اللون الابيض واعتبرت ان اللون الابيض في لغىة البيسك هو العمق صفر والاسود هو العمق فحصلت 16777215 أي طرحت من 16777215

بعد ذلك كتبت الكود التالي فحصلت على برنامج المسح الفراغي :

Private Sub Form_MouseDown(Button As Integer, Shift As Integer, X As Single, Y As Single)
'16777215  Çááæä ÇáÇÈíÖ
'16711680 Çááæä ÇáÇÒÑÞ
HScroll1.Value = X
VScroll1.Value = Y
Form1.FillColor = Point(X, Y)

Text1.Text = HScroll1.Value
Text2.Text = VScroll1.Value
Picture1.Left = HScroll1.Value
Picture1.Top = VScroll1.Value

End Sub

يعتبر هذا الكود اللون الاسود هو اكثر النقاط عمقا والابيض هو اقلها عمقا فنحصل على 16777215 مستوى

عمق للحفر وصدقوني عندما ربطت آلتي وقامت بالحفر وكانت الصور ة لحصان ظهرت اشعار رقبة الحصان

على الخشب

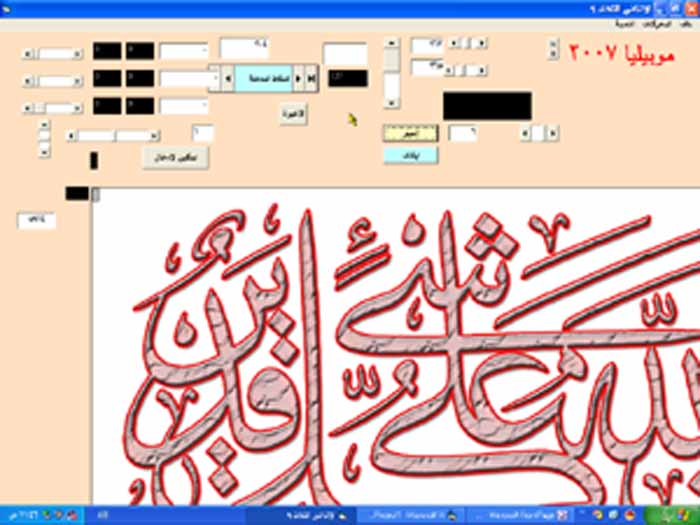

وارسل لكم صورة واجهة البرنامج بينما اقوم بحفر ورقة نبات الدلب الشامي على خشب الزان

وطبعا هذا ليس كل شي ولكن وقتي لايتسع كثيرا للانترنيت لان أمامي وجبة شهية من الكواد لادرسها وسوف اوافيكم بالكثير لكنني لم اعتد بعد على المنتدى ولا اعرف رابط تحميل الصور عليه

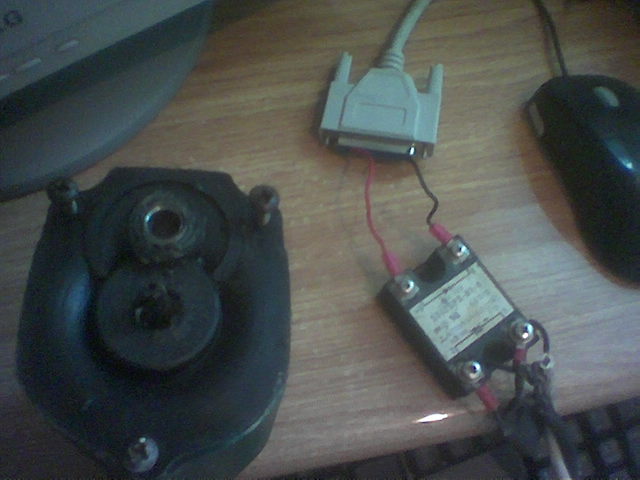

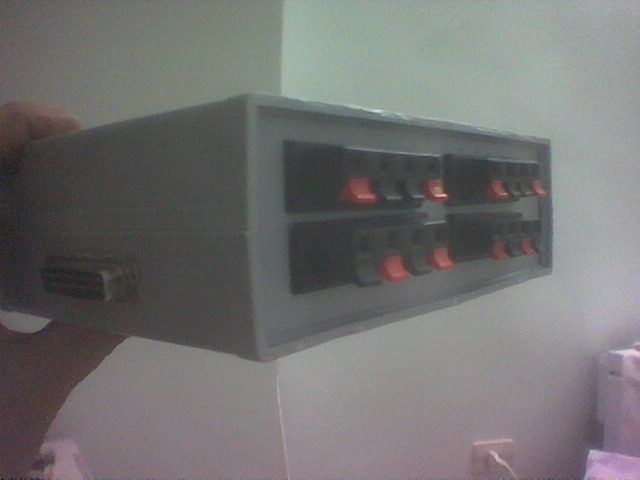

عذرا لا ن التعليق على الكود لم يظهر بشكل جيد وهذا سببه جهلي بمنتداكم الكريم وعلى كل حال فان التعليق ليس من صلب الكود ونصه : اللون الازرق رقم''''' اللون البيض رقمسوف احاول ارسال صورة واجهة برنامج التشغيل لعلها تساعد من اراد ان يستوحي منها شيئا ما وهذ صورة الوصلة السهلة من طرفها الاول الاعلى تدخل الاشرطة الى البراليل السالب 25 واحد الموجبات من 2 وحتى 9 اما من طرفها السفلى فتوصل على التسلسل مع أي محرك كان وميزتها انها افضل من الريلية لانها تعمل كثايرستور لكن بشدة 12 امبير ولاتحتاج فيها الى اية محولات لان التحكم من الكومبيوتر والقدرة على التسلسل من الشبكة 220 مباشرة مشكلتها انها لاتوجد جاهزة بل يجب عزلها ضوئيا ليتم وصلها الى الكومبيوتر وتستطيعون ذالك باستخدام ديود العزل الضوئي او بسوالي من خلال هذا المنتدى الكريمالصورة 2 تمثل الشكل الخارجي لدراة ذات 1024 مخرج بقوة 500 واط لكل مخرج استخدمت فيها الic 595 والترنزستور من عائلة BD وعلى فكرة هي عائلة محترمة من الترنزستورات ترقيمها من 130 وحتى 140 وتستطيع استخدام الارقام المفردة 131 133 135 137 وBD 139وهو افضلها للبراليل

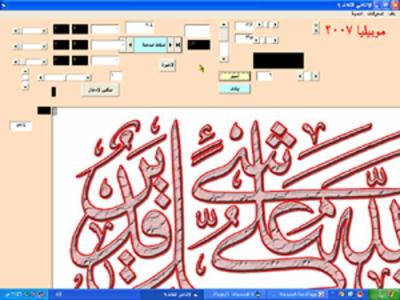

هذه صورة السوفت وير

السيد عماد شكر لنصائحك

ارجو عدم الخروج عن الموضوع الاساسي وهو البرمجة وعدم التوسع في أمور اخرى لان ذلك يجعل الامور تخلتط

السلام عليكم

سؤال الأستاذ عماد من صلب الموضوع

حيث أن الأمر لابد أن يكون واضحا و جليا لكل الأخوه الأعضاء من أراد أن يكتب هنا فليعم أن الموضوع ليس للدعاية بل لصالح المسلمين العام

هذا أولا

ثانيا نرجو توضيح أكثر لدارات المستخدمه و دعم الكلام بالصور إن أمكن حتى تصل أكبر كمية من المعلومات للأخوة ها هنا

ثالثا يبدو عملا جيد و متقن نوعا ما و الله أعلم

أهنئك لقد سبقتنى الى هذا الأمر

عموما ربما يتم فتح قسم قريبا خاص بمشاريع الأعضاء

سوف نناقش الإدارة فى هذا الأمر

أعانك الله

السلام عليكم كيف الحال ياخوان ان صلاح من الجزائر بكل اختصار ان معجب بهذى الماكينة CNC واريد من الاخوه ان يساعدونى فى صنع واحدة مثلها ارجو المساعدة فحسب تابعة الكثير من الماضيع عن كيفية صنع الماكينة ولكن من غير فايد تذكر ان لست متمكن فى النجارة والى الالكترونيك اريد فحسب صنع واحده مثله وشكرا جزاكم الله خيراا .

راجع الموضوع التالى

/index.php?showtopic=95182
