كيف استطيع التحكم فى عدد 1400 led بواسطة microcontroller واحد ؟
ارجو ان تشرحوا لى بالتفصيل
كيف استطيع التحكم فى عدد 1400 led بواسطة microcontroller واحد ؟
مغلق
بواسطة الكونترولر لوحده لاتستطيع التحكم بأكثر من عدد البتات الموجودة فيه
تحتاج إلى عدد من الكونترولر وليس واحد أو استخدام دارات أخرى يقودها كونترولر واحد
أو استخدام المسح الرقمي وهي الأفضل لكني لا أظن بأنه هناك متحكم يمكن أن يتحكم بهذا العدد لوحده
تم تعديل هذه المشاركة بواسطة abudawoodd في 12 أغسطس 2007 في 20:44
انا ممكن اساعدك ان شاء الله
ممكن تستخدم ميكروكنترولير و4 اىسى
وتتحكم فى 10000 لد وممكن اكتر
بس انا ما اعرفشى ارسم هنا
وكمان انا مش فاهم الفكره اتمنى انك توضح اكتر
بدير عمر / مصر
لو انت من مصر
ده تليفونى
0101065210
bidear كتب:انا ممكن اساعدك ان شاء اللهممكن تستخدم ميكروكنترولير و4 اىسى
وتتحكم فى 10000 لد وممكن اكتر
بس انا ما اعرفشى ارسم هنا
وكمان انا مش فاهم الفكره اتمنى انك توضح اكتر
بدير عمر / مصر
لو انت من مصر
ده تليفونى
0101065210
الفكرة حضرتك انى عايز اعمل حاجة زى لوحة الأعلانات.
ولو ممكن حضرتك تقولى اية اسماء ال ic دى وفكرة التوصيل تبقى عملت معايا خير
الف شكر يا باش مهندس
بسم الله الرحمن الرحيم
اخى الفاضل انت تستطيع ان تتحكم فى عدد لانهائى من اللدات باستخدام ميكرو بك واحد فقط واليك الطريقة وانا شخصيا مجربها
اولا : لابد ان تعرف انه لا يصح توصيل عدد اكثر من لدين او ثلاث مباشرا على رجل الميكرو بك لانه لا يتحمل الامبير العالى الذى تسحبه منه اللدات وكذلك لا تستطيع تركيب الملفات او المواتير مباشرا على البك ...........ولكن
_ اولا البك المستخدم هو (16f628 ) او ..........(16f84a)
_لابد من احضار اى سى اسمه ULN2003 ثمنه فى مصر لا يتجاوز 3 جنيهات
_ستلاحظ ان الاى سى هى عبارة عن 16 رجل اى 8 فى كل صف وصل الطرف 8 بالارضى والطرف 9 بموجب 5 فولت يتبقى معك 7 ارجل فى كل صف عندك من الرجل 1 الى الرجل 7 هم مدخل للاشارة اللى جاية من البك و من 10الى 16 هم الاوت وهما اللى هيتوصلو على اللدات مباشرة على موجب اللد طبعا وسالب اللد فى الارضى
_ويمكنك ان تركب على كل رجل من ارجل الاوت فى الاى سى ULN2003 حوالى 100 لد او اكثر ولكن لاحظ ان اللد الاحمر غير الاخضر غير الازرق لان الفولت مختلف والتيار ايضا
اتمنى ان اكون قد اجبت على سؤالك ولمزيد من الاستفسار
0103629997
وبالتوفيق ان شاء الله
الاخ العزيز micro
الاخ اللى بيسال مش عاوز يشغل عدد لانهاتى من اللدات لا
هو عاوز يصنع شاشه عرض باللدات
الاخ رامى الموقع ده فيه شاشه صغيره بتعمل بنفس فكرتك
http://www.interq.or.jp/japan/se-inoue/e_pic6_2.htm
بدير عمر

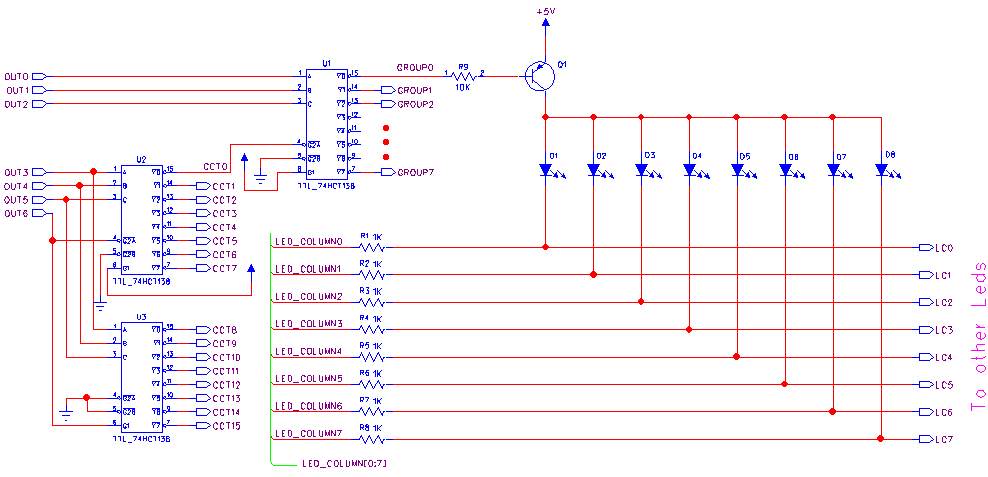

يا اخي فينك تشكل مصفوفة ليدات(اسطر و اعمدة)واستخدام الخداع البصري لمسح هالمصفوفة وهالطريقة انا مجربا على عشرين الف ليد
Sami Kouzoush كتب:يا اخي فينك تشكل مصفوفة ليدات(اسطر و اعمدة)واستخدام الخداع البصري لمسح هالمصفوفة وهالطريقة انا مجربا على عشرين الف ليد
الف شكر يا فنان على الفكرة بس بعد اذنك ممكن توضح الفكرة اكتر
الفكرة ستعتمد في حلها على المسح التسلسلي shift registers. و على مضخمات الإشارات الرقمية Buffer Bus مثل ULN2803 أو ما شابهها أو ما ينوب عليها من Transistors.
يجب أن تعرف أن الإلكترونيك علم ينقسم إلى مجالين: قسم إلكترونيك التحكم Control و قسم إلكترونيك القوة Power.
microcontroller هو من مركبات التحكم, و لا يمكنه إن بلعب دور مركب القوة الذي يكون عادة في آخر السلسلة, هدين القسمين يربط بينهما مركبات نقل المعلومة transmition مثل shift registre أو I2C bus...
