تعديل دائرة ارسال الى دائرة تشويش

السلام عليكم و رحمة الله و بركاته.

اقتباس

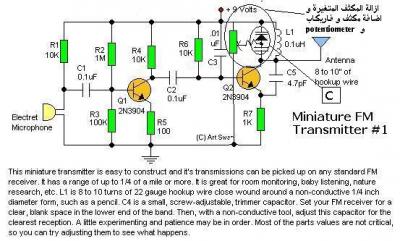

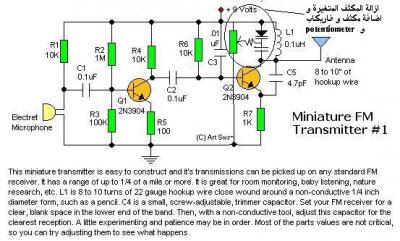

هناك مشكلة يجب حلها وهي ان المكثف المتغير VARICAP يجب ان يكون REVERSE BIASED

يعني لابد من عكس اتجاه ال VARICAP

هذا صحيح سيد عماد الخليل , فلقد غفلت عن هذا الامر رغم انه اهم شيء :) لان في مكان انتقال الالكترونات بين المنطقتين السالبة والموجبة ذاخل الديود لا تبدا بلعب دور المكثف الا اثناء عكس قطبية الربط .

و اظيف كذالك انه ستكون هناك قيمة C مكافئة لمجموع ترابط المكثف للفاريكاب + قيمة ترابط المكثف الذي يتسلسل مع الفاريكاب و تساوي

قيمة مكثف الفاريكاب X قيمة المكثف الذي يتسلسل معه و الكل على قيمة مكثف الفاريكاب+ قيمة المكثف الذي يتسلسل معه

C= Cv x Cs/Cv + Cs

Cv :قيمة مكثف الفاريكاب

Cs:قيمة المكثف الذي يتسلسل

شكرا مرة اخرى على هذا التنبيه سيد عماد .

السلام عليكم و رحمة الله و بركاته .

اقتباس

كذالك بالاضافة الى تغذية 9 فولت ,سنستعين بشيء اخر, ما هو هذا الشيء teeth_smile.gif ؟

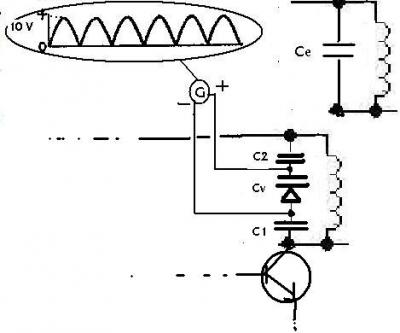

:D سنستعين بفولتية متناوبة موجبة مطبقة بين مربطي الفاريكاب , فهذا الاخير ستتغير سعته كلما تغيرت الفولطية المطبقة عليه وبالتالي سيتغير تردد الارسال بسرعة تغير الفولتية المتناوبة الموجبة , اي و كان هذه الاخيرة تدير المكثف المتغير السابق مكانك بسرعة عالية ذهابا و ايابا ليتم ارسال الموجة على طول حزمة الاستقبال لل fm و في نفس الوقت.

لقد اضفنا مكثف سيراميكي اخر بالتسلسل مع الفاريكاب و المكثف الاول ليتم عزل التوتر الموجب المطبق بين ا الفاريكاب عن التغذية الرايسية للدارة, وبالتالي ستكون قيمة المكثفات الثلاثة مكافئة ل

Ce = Cv .C1 .C2 / Cv.C1 + Cv.C2 + C1. C2

و بطبيعة الحال سنزيل ال potentiometer لاننا لم نعد بحاجة اليه ما دامت الفولتية المتغيرة ستقوم باللازم .

الامر جد نظري لحد الساعة .

:D ما رايكم ؟ :D

اقتباس

ما رأيك في التشويش على انظمة ال GPS كفكرة واهميتها

احاول دائما الحصول على مستقبل gps بسيط لادرسه جيدا عن قرب , لكني لم استطع العثور عليه بعد :D.

فكرة التشويش على اي جهاز لا سلكي تراودني دائما كيفما كان نوع هذا الجهاز , فيكفي ان ندرس بروتوكولات الارسال لهذا الجهاز والحصول على الالة ليتم ذالك :).

السلام عليكم

ستكون فكرة التشويش على أجهزة GPS جديرة بالتفكير لكن يجب أن نعرف أنها تعمل بتقنية الطيف المنثور وبذلك تكون طاقة الإشارت المرسلة أقل من الضجيج ورغم هذا تستطيع أجهزة الاستقبال معرفة الإشارة واستخلاصها.

بالإضافة إلى ذلك فمعظم تقنية عمل أجهزة تحديد الموقع مثلها مثل الأنظمة الرقمية من ناحية وجود معالج رقمي يصعب معرفة محتواه من البرمجيات.

والله الموفق

عليكم السلام و رحمة الله و بركاته

اقتباس

ورغم هذا تستطيع أجهزة الاستقبال معرفة الإشارة واستخلاصها.

نعم هذا صحيح اخي Kadhim لكن لا اعرف بعد الى اي حد يتم ذالك.

احاول دائما العثور على مركبة الارسال الالكترونية ذات الحجم المتوسط بذاخل الهواتف الخلوية القديمة والتي يمكن التعامل معها يدويا :) ربما استطيع ارسال اشارة تشويش من خلالها :) .

والله موضوع جميل وتشكروا على هذا الجهد المبذول

مشكلة التشويش ليست بالصعبة كما تفضلتم وشرحتم ولكن المشكلة ستكون بإرسال إشارة قوية صحيحة ثابتة أو متغيرة لمئات الكيلومترات ولا ننسى أننا أصبحنا في مجال الترددات العالية جداً .

مشكورين مرة أخرى ،والله المستعان
