أسس تصميم الدوائر الإلكترونية ؟

اقتباس

من صمم هذه الدوائر في الأساس ؟ وكيف ؟ كيف يتم تجميع قطع صغيره كهذه لتقوم بأداء مهمة transimitter كامل ؟

اي شخص يملك اساسيات في مفاهيم الكهرباء والالكترونيات يمكن ان يصمم مثل تلك الدوائر واعقد من ذالك ايضا و بدون اي مساعدة خارجية , فقط يجب ان تكون هناك الفكرة الاساسية لما يريد ان يصل اليه.

لكن بصراحة , الخبراء الحقيقيين في هذا المجال يكونون ملمين بمختلف العلوم الاخرى كالفيزياء والكيمياء و البيولوجيا ,فالالكتونيك بالنسبة اليهم لا تمثل الا وسيلة او اداة للوصول الى اهداف مرسومة لبعض الاغراض كالاهداف العسكرية , الطبية والفضائية.

يمكن الجمع بين القطع الالكترونية عندما نكون ملمين بطريقة عمل كل قطعة على حدى , كيف تعمل المقاومة و هي مربوطة مع التغدية ؟ , كيف يعمل المكثف و هو مربوط وحده مع التغذية ؟ الامر كذالك مع الترانزيستور, ايضا مع الوشيعة , ماذا لو غيرت التغيذية من توتر مستمر الى توتر متغير ؟ همممم هكذا اذن , الان سارى ماذا يحذت اذا جمعت المقاومة مع المكثف الخ ... .

اذن هذه التجارب الصغيرة عندما تكون مرفوقة بادوات للقياس متطورة نسبيا كالاوسيوسكويب الرقمي يكون التعلم اسرع و يمكن للمتعلم تطبيق و ملاحظة اي فكرة ينوي القيام بها.

جيد , الان بعد تلك التجارب الصغيرة و بعد ان ضبطت المفاهيم سواء على الكتب او على النيت ساحتفظ ببعض تلك الدوائر الصغيرة التي صممتها و التي بدت لي شيقة الى ان استعين بها في فكرة اخرى في المستقبل , الامر يشبه تماما عالم البرمجة ,فتلك الدوائر الصغيرة ثمتل مكتبة الاكواد يستعان بها في اكواد اخرى اكبر لتصميم برنامج ما ,فقد يكفي شخص واحد ليصمم مثلا برنامج يقوم بعدة مهام على الasm16 او على masm32 و بدون اي مساعدة كود خارجي , فقط يكفيه ان يدرس جيدا بروسيسور الحاسوب و مختلف تقاطعات او مختلف ال api ليقوم بذالك ,و سيكون هذا الشخص قادرا بدوره على برمجة مكتبات يستعان بها في لغات برمجة اخرى متطورة.

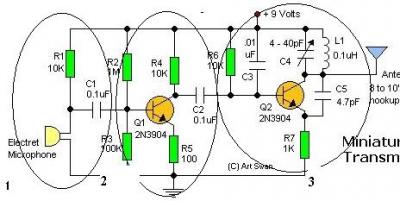

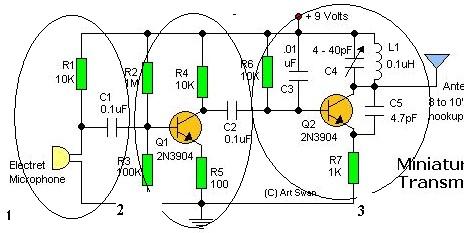

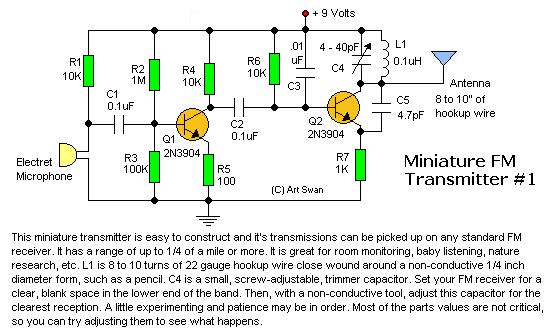

لاناخذ مثلا الصورة الاولى.

الجزء الاول يمثل بصفة عامة جزء الكشف detection و في حالة الصورة هو جزء لكشف تغيرات ذبذبة الهواء اي بتعبير اخر هو الميكرو للالتقاط الاصوات و يمكننا ان نغير هذا الجزء بارادتنا بان نضع مثلا مربط يتصل بمخرج للصوت لجهاز ما ,او جهاز لكشف تغيرات ظاهرة ما , لكن بالاحتفاض دائما بقوانين الربط.

الجزء الثاني يمثل جزء التكبير ,و هذا الجزء نراه دئما عند اي جهاز الكتروني للكشف لما يتولد من تيار ضعيف لذا مركبة الكشف captor الا و هو الميكرو في حالة الصورة وبالتالي يلزمنا تضخيم هذا التيار ليتم حقنه في الجزء الثالت.

نلاحظ اذن ان الجزء الاول و الثاني يعملان على كشف و تضخيم عالم تغير الطاقة الميكانيكية او الصوتية على مستوى الميكرو لان الصوت يعتبر طاقة ميكانيكية .

الجزء الثالت هو خاص بالتاتير في طاقة من جنس اخر الا و هي الطاقة الكهرمغناطيسية و هي التي نناقشها في هذا الموضوع

/index.php?showtopic=129653

اذن فالهدف الفلسفي لهذا الجهاز هو تحويل الطاقة الميكانيكية الى طاقة كهرمغناطيسية لان هذه الاخيرة يكون تاتيرها اسرع و مداها اطول :).
