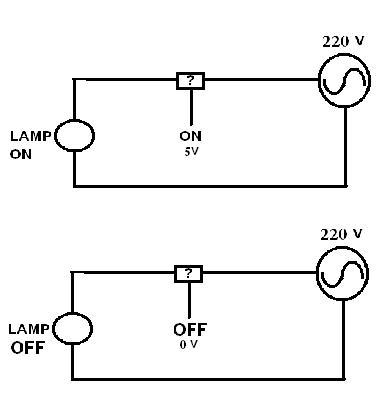

هل يوجد ما يحل مكان إشارة الاستفهام في الصورة المرفقة . أي هل يمكن عن طريق تيار 5 فولت مستمر جعل الدارة مغلقة لتمرير 220 فولت متناوب؟
ولكم مني جزيل الشكر...
قاطعة الكترونية (هل هذا ممكن؟)
مغلق
أكيد طبعا يوجد عدة حلول:
ممكن تستخدم ريليه
ممكن تستخدم Triac وده لو عملت بحث على الشبكة ممكن تلاقي أرقامه
ممكن تستخدم ترانزستور بس كبير شوية(بحيث يتحمل 220 فولت ، وتيار الحمل) قد تصل معك إنك تلاقيه في Power electronics
تحياتي
In this world I love Islam ,Computer ,Communications ,Electronics and
المسلم كالغيث أينما حل نفع
Don't ever trust machines

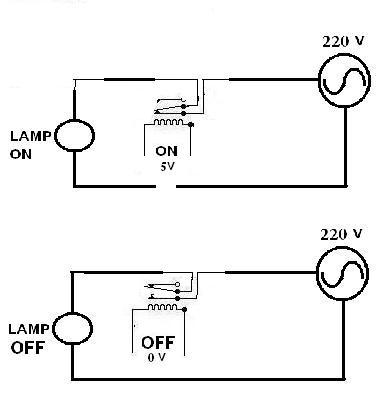

نعم ,و اضيف على ما ذكره الصديق vision911 ال "relay" على الشكل التالي مثلا :
و هذا رابط عن هذه المركبة
http://www.bcae1.com/relays.htm
بالتوفيق
تم تعديل هذه المشاركة بواسطة bitofsoul في 5 يوليو 2007 في 22:28
vision911 كتب:أكيد طبعا يوجد عدة حلول:ممكن تستخدم ريليه
ممكن تستخدم Triac وده لو عملت بحث على الشبكة ممكن تلاقي أرقامه
ممكن تستخدم ترانزستور بس كبير شوية(بحيث يتحمل 220 فولت ، وتيار الحمل) قد تصل معك إنك تلاقيه في Power electronics
تحياتي
اخي ما ذكرته صحيح باستثناء استخدام الترانزيستور فلا يستخدم مباشرة في دوائر ال AC حيث انه سينحرق في النصف الثاني من الموجة .
بالامكان ايضا استخدام SOLID STATE RELAY انظرهذه ال داتا شيت
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
الأخوة الاعزاء مشكورين جدا ولكن هل لي أن أعرف ما الفرق بين الريليه و الترياك
مجددا لكم مني جزيل الشكر...
في البداية يسخرون منك . . . ثم يهملونك . . . ثم يحاربونك . . . ثم تنتصر
الريليه و الترياك
Relay / Triac
الريليه هو قطعة كهروميكانيكية (الكتروميكانيكية ) يعني نصفها كهرباء و النصف الاخر ميكانيكا
وللريليه حركة ميكانيكية وله صوت عندما يفتح او يقفل وله احجام واشكال كثير من الصغير للكبير بحسب التيار
هذه صورة GIF للريليه
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
الترياك
الترياك هو مركبة الكترونية تتركب من 3 اقطاب ال A1 . A2 .G
هذة المركبة تمكننا من التحكم في فولتية و تيار عاليين مطبقين ين A1 و A2 عن طريق ال G انظر الصورة.

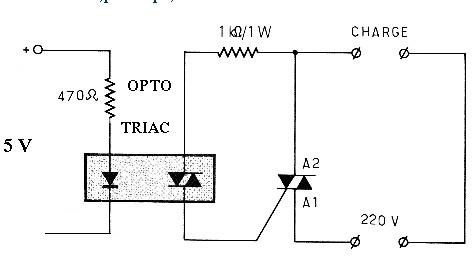

فيمكن استبدال الرلاي بالترياك و كما هو مبين في الصورة اسفله , لكن باضفة مركبة من فصيلة الترياك دئما تضم ديود ضوءي ليتم العزل الكهربائي بين الدائرتين و تدعى هذه المركبة بال اوبتو ترياك.
الفرق بين ال رلاي والترياك هو ان الاول يمكن به اشعال و اطفاء الجهاز ,بينما الترياك فيمكن فقط اشعال الجهاز ولا يمكنك اطفاؤه الا بعد ازالة الكابل من ماخذ الكهرباء.
اذن فلكل واحدة مميزاتها الخاصة , فقد يقول البعض ان الرلاي افضل ما دام يطفئ ي يشعل الجهاز , و سنقول لا تنسى الطاقة المستهلكة من طرف الرلاي بالمقارنة مع الترياك ,فال 5 فولت يجب ان تبقى مطبقة لكي يبقى الجهاز في حالة عمل ,بينما في حالة الترياك ,لا يستهلك الا نبضة كهربائية قصيرة الزمن تطبق على المربط G لكي يستمر الجهاز في العمل.
اذن الخيار لك :D .
تم تعديل هذه المشاركة بواسطة bitofsoul في 6 يوليو 2007 في 23:17
مرحبا مجددا :
إذا يا جماعة السؤال الجديد يكمن في ما يلي :
هل يمكن جمع ريلاي و ترياك في جهاز واحد. أي تشغيل الجهاز و إطفاء عن طريق نبضة كهربائية صغيرة؟
طبعا و كيف يمكن هذا .
و شكرا جزيلا....
في البداية يسخرون منك . . . ثم يهملونك . . . ثم يحاربونك . . . ثم تنتصر
اقتباسهل يمكن جمع ريلاي و ترياك في جهاز واحد. أي تشغيل الجهاز و إطفاء عن طريق نبضة كهربائية صغيرة؟
نعم يمكن ذالك,و كنت انتظر منك هذا السؤال و هو سؤال ذكي :) :)

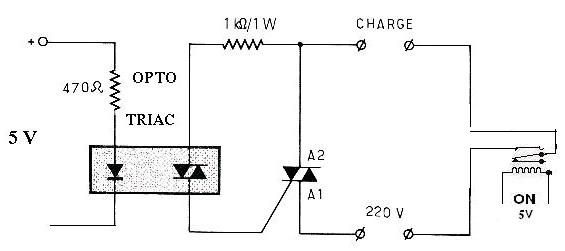

في حالة خطاطة الترياك ذكرنا انه لا يمكن اطفاء الجهاز الا بعد عزل الكابل من ماخذ الكهرباء , اذن في الحالة الموالية سنستعمل الرلاي كوسيلة لقطع هذا الماخذ وذالك باعطاءه نبضة كهربائية كافية لقطع التيار من الماخذ ثم اعادة ارجاعه مما سيحيل دون مرور التيار مرة اخرى بين A1 و A2 الا بعد تحفيزه عن طريق G عبر الاوبتو ترياك :).
عندما يكون 0 فولت على الرلاي تكون القطعة المعدنية مرتبطة مع تلك التي في الاعلى مما يسمح ذائما بمرور التيار ,لكن عندما نطبق ال 5 فولت تتحول القطعة المعدنية الى الاسفل وبالتالي انقطاع مرور التيار الى ان تزال ال5 فولت ثم ترجع اوتوماتيكيا الى الاعلى .
مرحبا يا جماعة آسف على الرد المتأخر:
أخي العزيز bitofsoul شكرا جزيلا لك
هل أفهم من كلامك هذا أنه يجب التحكم بالريليه عن طريق ترياك للجمع بينهما؟؟؟!!!!
في البداية يسخرون منك . . . ثم يهملونك . . . ثم يحاربونك . . . ثم تنتصر
اقتباسخي ما ذكرته صحيح باستثناء استخدام الترانزيستور فلا يستخدم مباشرة في دوائر ال AC حيث انه سينحرق في النصف الثاني من الموجة .
أخ عماد ممكن توضيح ؟
In this world I love Islam ,Computer ,Communications ,Electronics and
المسلم كالغيث أينما حل نفع
Don't ever trust machines
اقتباسهل أفهم من كلامك هذا أنه يجب التحكم بالريليه عن طريق ترياك للجمع بينهما؟؟؟!!!!
لا , ففولتية الرلاي مستقلة عن فولتية الترياك, تصور معي انك تستعمل الحاسوب لتتحكم بالخطاطة السابقة , وليكن الربط عبر البارالر بورت , اذن انت ستستعين ب3 ارجل للبارالر بورت , البين الاول ,البين الثاني و ال ground .
البين الاول مع ال ground سيعطي اما + 5 فولت او 0 فولت حسب برمجتك
البين الثاني مع ال ground كذالك .
نعتبر ان فولتية الopto triac مربوطة مع البين الاول , و فولتية الرلاي مع البين الثاني .
في البذاية تكون فولتية البين الاول و الثاني منعدمة.
عندما ترسل بيت مناسب الى البين الاول ستطبق عليه +5 فولت وابالتالي سيعمل الجهاز.
سيبقى الجهاز يعمل الى ان ترسل بيت مناسب كذالك الى البين الثاني كي يطبق على الرلاي +5 فولت على شكل نبضة وبالتالي سينطفئ الجهاز و يبقى كذالك الى ان تاتيه نبضة كهربائية من جديد مطبقة على ال opto tric.
