اريد دائرة لتشغيل جهاز الكمبيوتر تلقائيا اذا انقطعت الكهرباء وعادت

وين الشباب يا جماعة

شكر ليك اخى "عماد الخليل" وبارك الله لك فى علمك ، بس انا جهازى بنتيوم 3 وقلبت الجهاز رأساً على عقب فى الـ bios مفيش حاجة نفعت.............

السلام عليكم و رحمة الله و بركاته

حسننا في هذه الحالة سنتبع تقريبا نفس الاسلوب الذي استعملناه مثلا هنا

/index.ph...19925&st=40

اتمنى ان تكون قد اطلعت على جميع المحادثات :)

ستكون بعض التغيرات البسيطة على مستوى المركبات الكهربائية اذ سنحتاج فقط الى الاتي :

المركبة الالكترونية cny17 او ما شابهها.

محول كهربائي من 220 فولت الى 5 فولت او 6 فولت تيار مستمر

ثم وشيعتين تحريضيتين متساوتين في القيمة بحيث تشبهان المحول الكهربائي في شكله ,فقط سوف لن يكون هناك تحول في الفولتية من الوشيعة الاولى الى الوشيعة الثانية ,اي اذا اذخلت 220 فولت متناوب من الوشيعة الاولى ,ستحصل على 220 فولت متناوب في الوشيعة الثانية كذالك , هذا فقط لنستفيذ من احد القوانين الكهربائية للتحريض المغناطيسي لذا الوشيعة والذي يدعونه بقانون لورنز للتحريض المغناطيسي , و سنرى فيما بعد ان شاء ربنا الغفور بما سيفيدنا هذا القانون في الحالة التي نحن بصددها :) .

اقتباس

يعنى فى الشرح تقولوا لى هتجيب كذا وكذا وهطربت دى بدى بشكل مبسط بس علشان كمان ميحصلش كارثة فى الجهاز....

بصراحة , سنحاول قدر استطاعتنا :D لكن اتمنى ان يكون معك شخص يملك معلومات ولو بسيطة في الكهرباء لان ذالك سيكون اسهل بكثير.

شخصيا قد اتاخر في بعض الاحيان عن الاجابة على التساؤلات نظرا لبعض الظروف التي قد تمنعني للالتحاق بالمنتدى.

ساطرح الفكرة في الرد المقبل ان شاء الله :).

اشكرك اخى bitofsoul على متابعتك للموضوع ... بس انا روتحت هناك لاقيت كله دخل فى بعضه .... الجوال ... والي والى والى ..... انا كل اللى انا عاوزه ... يعنى حاجة فكرتها ذى اى جهاز لما الكهرباء بتقطع وتيجي ييشتغل تانى على طول .. زى الراوتر مثلاً كده.... يعنى عاوز حاجة بسيطة مش معقدة....... ... علما بأن تكون مصدر الطاقة للدائرة ليس خارجة ولكن من الجهاز نفسه...

\\\\شخصيا قد اتاخر في بعض الاحيان عن الاجابة على التساؤلات نظرا لبعض الظروف التي قد تمنعني للالتحاق بالمنتدى.

ساطرح الفكرة في الرد المقبل ان شاء الله .\\\\

وانا فى انتظارك لو محدش رد.......

سلام ايها الاصدقاء .

اقتباس

يعنى عاوز حاجة بسيطة مش معقدة....... ... علما بأن تكون مصدر الطاقة للدائرة ليس خارجة ولكن من الجهاز نفسه

اشك في وجود مثل ذالك :).

حسننا , سوف لن اقول الفكرة الا اذا طلبها شخص ما هممم ما رايكم :D .

وعليكم السلام و رحمة الله و بركاته

اهلا بك اختي jfriend :) :)

اقتباس

بالمناسبة مبارك اأخي على الترقية فعلا تستحقها بجدارة

اشكركي اختي هذا فعلا يعتبر لطف منكي :).

اقتباس

هل المقصود القوة الدافعة الكهربية المستحثة المتولدة في الملف الثاني نتيجة لقطع المجال المغناطيسي المتولد عن الملف الاول نتيجة نتيجة مرور تيار متردد فيه

تمااااااام

فقط في الحالة التي يطلبها الاخ mhe4ever سوف نستعمل تيار مستمر :) و سيتسائل البعض كيف سيتم التحريض بالتيار المستمر ؟ ساجيب عندكم حق فلا يمكن ذالك , لكن ماذا اذا ازلتم يدويا هذا التيار المستمر بسرعة ,او ماذا اذا طبقتم هذا التيار يدويا بسرعة على احد الوشيعتين , ماذا سيحدث في الوشيعة الثانية؟

لننظر معا لمعادلة التحريض .

اذا طبقا للمعادلة سنحصل على قوة كهرمحركة *electromotrice force معاكسة لنسبة التدفق المغناطيسي في الزمن , فاذا اذا كان مثلا هناك 6 فولت مستمرة في الوشيعة الاولى مع قيمة تيار ل باس بها سيكون هناك تدفق مغناطيسي ذائم في الوشيعة لكنه غير متغير وبالتالي سوف لن نحصل على فولتية في الوشيعة الثانية.

الان اذا انقطع التيار عن الوشيعة فسيكون هناك تغير في التذفق المغناطيسي ,لقد كان في قيمة معينة فانتقل الى 0 . اذا ستكون هناك فولتية في الوشيعة الثانية لكنها ذات فترة زمنية جد قصيرة (و هذا ما نسعى اليه فلا تنسوا اننا نريد الضغط على زر التشغيل بطريقة لحظية و بدون استمرارية والا سينطفئ الجهاز )

الان العكس , لا توجد فولتية على الوشيعة الاولى( الكهرباء منقطعة في المنزل مثلا) ثم تحولت الفولطية من 0 فولت الى 6 فولت مثلا في الوشيعة الاولى ( راااائع لقد عادت الكهرباء ) اذا هناك تغير في التذفق المغناطيسي من قيمة 0 الى قيمة معينة , وبالتالي ستكون هناك فولتية في الوشيعة الثانية ولمدة جد قصير كذالك.

هذا كل شيء و بكل بساطة ,فيكفي اذن ان نطبق تلك الفولتية المحرضة في الوشيعة الثانية على ال cny لتقوم هذه الاخيرة بربط اسلاك ال power on :).

التذفق المغناطيسي وحدته " الويبر"

السلام عليكم ورحمة الله وبركاته

اخوانى الكرام حياكم الله وطبعا اخص بالشكر اخى bitofsoul واختى jfriend على اهتمامكم ومساعدتكم لي بكل الطرق الممكنة ... بس انا فعلن قاعد بينكم زى (اللى فى عالم غريب) عالم دخوله له من المتطلبات الكثير، بس على العموم انا فيه عندى رابط لنفس الموضوع بطريقة مبسطة .... انا عوز تبسيط التبسيط للطريقة دى وهى فى الرابط ده

http://www.7shasha.com/vb/showthread.php?t=242639

السلام عليكم ورحمة الله و بركاته

اخى bitofsoul فكرة رائعة جدا لقد فهمت مفهومها العلمي نأتي الان الى التطبيق العملي

الملف الاول سيكون مشبوك مع الpower Supply و الملف التاني سيكون مشبوك مع مركبة cny17 و لكن م\كيف سيكون وضع الملفين بالنسبة لبعضهم البعض؟ هل سيكونان بجوار بعضهما؟ أذكر انه يفضل ان تكون فداخل كل منهما مادة لا اذكر اسمها قابله للمغنطة حتى لا تتشتت خطوط المجال المغناطيسي

اقتباس

بس انا فعلن قاعد بينكم زى (اللى فى عالم غريب) عالم دخوله له من المتطلبات الكثير

أخي mhe4ever لا تقلق ان شاء الله حنساعدك بكل اللي نقدر عليه

اقتباس

عندى رابط لنفس الموضوع بطريقة مبسطة .... انا عوز تبسيط التبسيط للطريقة دى وهى فى الرابط ده

كلا الطريقتين بسيطتين بس أنا بفضل تمشي على طريقة الأخ bitofsoul لانها طريقة أمنه أما الطريقة اللي في الرابط ففيها خطورة على الماذربورد.

اهلا بك اخي mhe4ever

لقد اطلعت على ذالك الرابط , وهي تعتبر فكرة جد رائعة , و صدقني فلن تجد اسهل من ذالك :D

لكن يجب قبل ذالك ان تتاكد هل هناك فولتية 12 فولت في ذالك المكان الذي اشار اليه الرابط عندما يعاد تشغيل الجهاز ,لان اي فولتية لا تظهر الا عندما تضغط على ال power on .

لقد تجنبت استعمال مصدر الطاقة انطلاقا من كارد الام في الفكرة اعلاه نظرا لما قد يصيب الجهاز من اعطاب لا يمكن اصلاحها ,ولا انصحك باستعمالها في فكرة الرابط الا اذا تواجد معك شخص خبير في الميدان ,فطريقة الشرح بالكتابة في المنتديات لا تكفي.

mhe4ever كتب:

عاوز دائرة لتشغيل جهاز الكمبيوتر تلقائيا اذا انقطعت الكهرباء وعادت، حيث ان هذا الجهاز يعمل كسيرفر ... وعندما تنقطع الكهرباء وانا مش موجود مفيش حد بيعرف يشغله.... فعاوز دائرة تقوم بهذه العملية نيابة عنى ... علما بأنى (صفر فى الالكترونيات) يعنى فى الشرح تقولوا لى هتجيب كذا وكذا وهطربت دى بدى بشكل مبسط بس علشان كمان ميحصلش كارثة فى الجهاز....

السلام عليكم ورحمة الله وبركاته

مرحبا بكم جميعا , ومرحبا باخي عماد الخليل

بالنسبة لهذه الوظيفة فكما اخبرك الأخ عماد الخليل عن اعدادات الجهاز يمكن منها جعل الجهاز يعمل تلقائي عند عودة التيار الكهربي

ولكن في حالة ما كانت اللوحة الام لا تقدم هذه الخدمة فبالتأكيد تحتاج الى عملها يدويا

ولكي تحصل على ما تريد تحتاج فقط لمعرفة وظيفة سلكين من اطراف الـ Power Supply

بعدها يمكنك عمل الدائرة المطلوبة (في الحقيقة هذه الدائرة الضخمة عبارة عن سلكه واحده فقط :D )

ندخل في الموضوع

1 - احضر سلك رفيع مثل سلك التليفون (10 سنتيمترات تكفي جدا)

2 - افتح غطاء جهازك

3 - في كابل الطاقه الموصل من ال مزود الطاقه الى اللوحة الام تجد مجموعة اسلاك بالوان مختلفه منها سلك وحيد باللون الاخضر وكثير من الاسلاك باللون الاسود

4 - من هذا الموقع http://web2.murraystate.edu/andy.batts/ps/POWERSUPPLY.HTM تحصل على معلوماتك عن هذه الاسلاك

اقتباس

BLACK GND

GREEN POWER-ON (Active high -- must be shorted to ground to force power up)

5 - باستخدام قطعة السلك التي احضرتها , وصل السلك الاخضر باي سلك اسود في هذه المجموعة

تجربة

اخلع فيشة الجهاز وركبها مره تانيه

المشاهدة

الجهاز يعمل بمجرد عودة الطاقة مره ثانية

النتيجة

الجهاز يعمل دائما

ملحوظة:

عندي جهازي القديم له سنوات يعمل بهذه الطريقه لأن مفتاح التشغيل لا يعمل :D

اقتباس

لكن م\كيف سيكون وضع الملفين بالنسبة لبعضهم البعض؟ هل سيكونان بجوار بعضهما؟

نعم سيكونان في جوار بعضهما البعظ تماما مثل ال transformer العادي.

هذا النوع من المحولات يدعى بال isolating transformer

دا الموضوع فعلاً كبير قوى .... بس فعلاً لو طريقة اخى ASM4all فعلاً ملهاش تأثير على الجهاز تبقى اختصرت علي مشاوير كتير على الاقل وانا فى لسه -الف باء الكترونيات - والطرق كمان اللى اخوانا bitofsoul و jfriend شكالها جبار بس أكبر من فهمى - طيب لو انا وصلت الوصلة الجهاز ممكن يفصل نتيجة استمرار التوصيلة ولا هيشتغل عادى يعنى - مقارنة بزر التشغيل لما افضل ضاغط عليه لمدة يقوم قافل الجهاز.......

mhe4ever كتب:

دا الموضوع فعلاً كبير قوى .... بس فعلاً لو طريقة اخى ASM4all فعلاً ملهاش تأثير على الجهاز تبقى اختصرت علي مشاوير كتير على الاقل وانا فى لسه -الف باء الكترونيات - والطرق كمان اللى اخوانا bitofsoul و jfriend شكالها جبار بس أكبر من فهمى - طيب لو انا وصلت الوصلة الجهاز ممكن يفصل نتيجة استمرار التوصيلة ولا هيشتغل عادى يعنى - مقارنة بزر التشغيل لما افضل ضاغط عليه لمدة يقوم قافل الجهاز.......

لو وصلت الوصلة بهذا الشكل فلن يفصل الجهاز الا بانقطاع التيار الكهربي , وعند عودة التيار الكهربي يعمل الجهاز مره ثانية (باختصار زي الراديو مثلا)

لأن هذه الوصله هي ما تقوم بها اللوحة الام داخليا لتشغيل مزود الطاقة

اخي asm4all لك مني جزيل الشكر والامتنان على صبرك على انت واخوانى bitofsoul و اختى jfriend

سأقوم بالتجربة اليوم بعد صلاة الفجر - بعد ما يكون مشتركين الشبكة ناموا - ان شاء الله وسأخبركم بالنتيجة ان شاء الله ... وشكراً جزيلاً لكل من ساهم بالموضوع .... وأرجو أن يستمر الموضوع .... بوضع مخططات الدوائر التى ذكرها الاخ bitofsoul والاخت jfriend لكي أخزنها عندى حتى أصل لمستوى اني أقدر اجمع هذه الدوائر بنفسي.............

السلام عليكم و رحمة الله و بركاته.

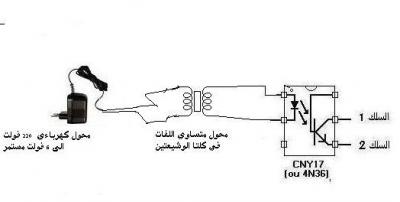

الخطاطة جد سهلة ولا تحتاج الى الكثير.

بالنسبة للمحول ذا الوشيعتين المتساويتين في التوليف , فليس من الظروري ان يكون ذو حجم كبير ,فهناك محولات ذات احجام صغيرة و خفيفة و تفي بالغرض.

اخى الفاضل bitofsoul لك منى جزيل الشكر والامتنان بس كييف يمكمن استبدال مصدر الطاقة الخارجة بمصدر من داخل جهاز الكمبيوتر يعنى من الباوور سبلاى

السلام عليكم ورحمة الله وبركاته

اقتباس

بس كييف يمكمن استبدال مصدر الطاقة الخارجة بمصدر من داخل جهاز الكمبيوتر يعنى من الباوور سبلاى

بتهيألي ان الاخ bitofsoul أجاب عن سؤالك سابقا:

اقتباس

لان اي فولتية لا تظهر الا عندما تضغط على ال power on .

على العموم انا شاكر جداً ليكم كلالكم على مساعدتكم لي وجزاكم اللى عنى خيراً وزادكم بركة فى العلم وفى العمل به....

السلام عليكم

هناك حل يمكن أن تستخدمه لكنه يحتاج لقوة قلب ودقة B)

قم بفصل التيار الكهربائي عن الحاسب.

افتح جهازك من الداخل وقم بمتابعة الوصلة الرئيسة لتغذية اللوحة الأم والتي فيها 24 منفذ وأسلاكها ملونة بألوان مختلفة.

قم بعمل قصر بين السلك الأخضر والأسود داخل الوصلة الرئيسة وذلك بعمل سلك اضافي و ثبته جيدا.

اغلق صندوق الجهاز.

إذا كنت لا تستطيع فعل ذلك استعن بفني إلكترونيات.

سيعمل الجهاز بإذن الله مباشرة بعد توصيل الكهرباء دون الحاجة لضغط زر التشغيل.

وبالله التوفيق
