أريد مساعدة في تصميم دارة استقبال للريموت كنترول بتاع دي في بي (DVB) كالمبينة في الصورة المرفقة.
المطلوب من بعد إذنكم هو:
1- ما هي الأدوات اللازمة؟
2- وماهي المعدات اللازمة؟
شاكرا لكم جهودكم...
أريد مساعدة في تصميم دارة استقبال
مغلق
سلام اخي X-Ware
اقتباسما هي الأدوات اللازمة؟
سوف لن يمكن ذالك الا بعد الحصول على خطاطة دائرة الارسال :)
اقتباسسوف لن يمكن ذالك الا بعد الحصول على خطاطة دائرة الارسال
ما الذي تقصده بخطاطة
وشكرا...
في البداية يسخرون منك . . . ثم يهملونك . . . ثم يحاربونك . . . ثم تنتصر
اقتباسما الذي تقصده بخطاطة
اقصد بها الرسم المبياني لذالك الجهاز الذي وضعت صورته.فاي جهاز الكتروني او كهربائي يملك خطاطة او " Schema" خاصة به.
هذا الجهاز يأتي مع جميع أجهزة الاستقبال الفضائي و وظيفته هي الاستقبال من الريموت كنترول (جهاز التحكم عن بعد) .
يعني الجهاز معروف ما هي طبيعته ولكن أريد معرفة طريقة التركيب و المعدات اللازمة
و شكرا
في البداية يسخرون منك . . . ثم يهملونك . . . ثم يحاربونك . . . ثم تنتصر
اه انا اسف :lol: , ظننت ان الصورة هي لجهاز ارسال , لم اقرا جيدا البداية .
اذا ما افهمه الان هو انك تملك مسبقا هذا الجهاز , و تريد اعادة رسم دارته الالكترونية من جديد اليس كذالك؟
اتمنى ان توضح اكثر :)

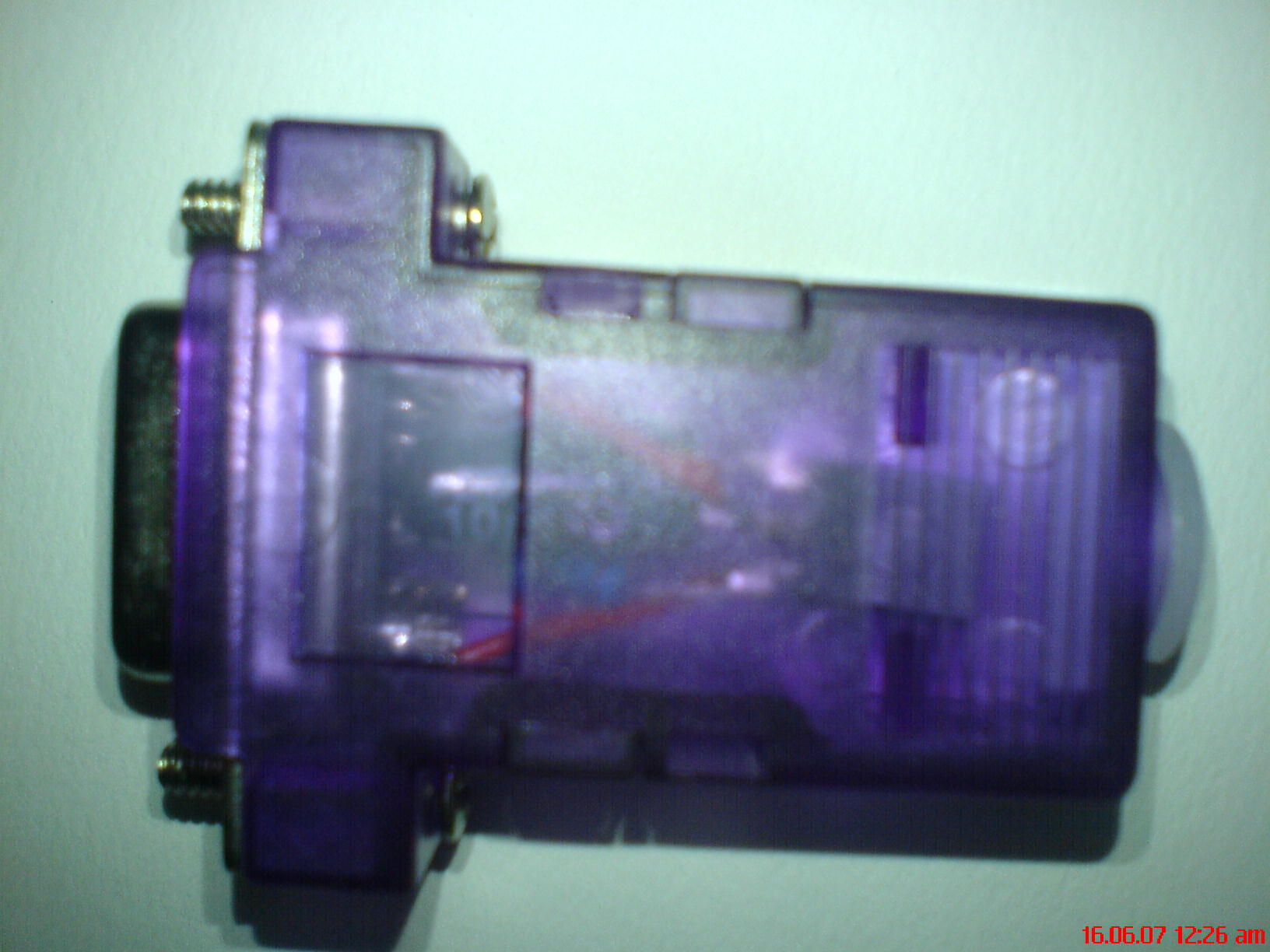

اقتباسأريد مساعدة في تصميم دارة استقبال للريموت كنترول بتاع دي في بي (DVB) كالمبينة في الصورة
بالضبط أنا أملك الجهاز وأريد تصميم جهاز الاستقبال من الريموت كنترول (جهاز التحكم عن بعد) .
أنا كانت هذه القطعة عندي ولكنها ضاعت... فأرجو المساعدة في تصميمها
في البداية يسخرون منك . . . ثم يهملونك . . . ثم يحاربونك . . . ثم تنتصر
اقتباسأنا كانت هذه القطعة عندي ولكنها ضاعت
سيصعب ذالك .
يبقى دئما الحصول على خطاطة هذا الريموت من اهم الاشياء.
ان استطعت ان تشتري مماثلتها فهذا سيحل كل المشالكل :)
اخي
X-Ware
مستقبل الريموت المبين في الصورة يأتي مع كرت الإستقبال الفضائي
Technisat SkySar 2
ومخطط الدارة متوفر والبرنامج المشغل لها مشهور جدا وهو معروف باسم
LIRC (for Linux)
WinLIRC (for Windows)
LIRC = Linux Infrared Remote Control
ويمكنك معرفة كل شيء من خلال الروابط التالية:

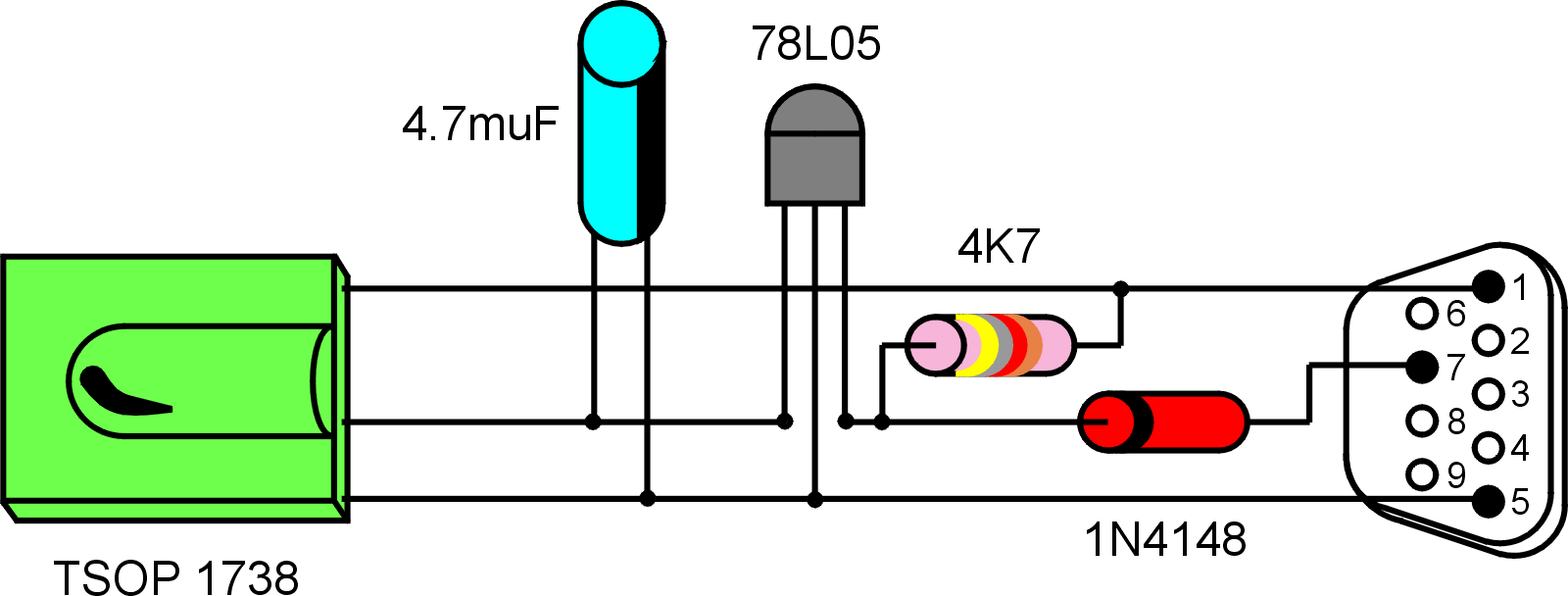

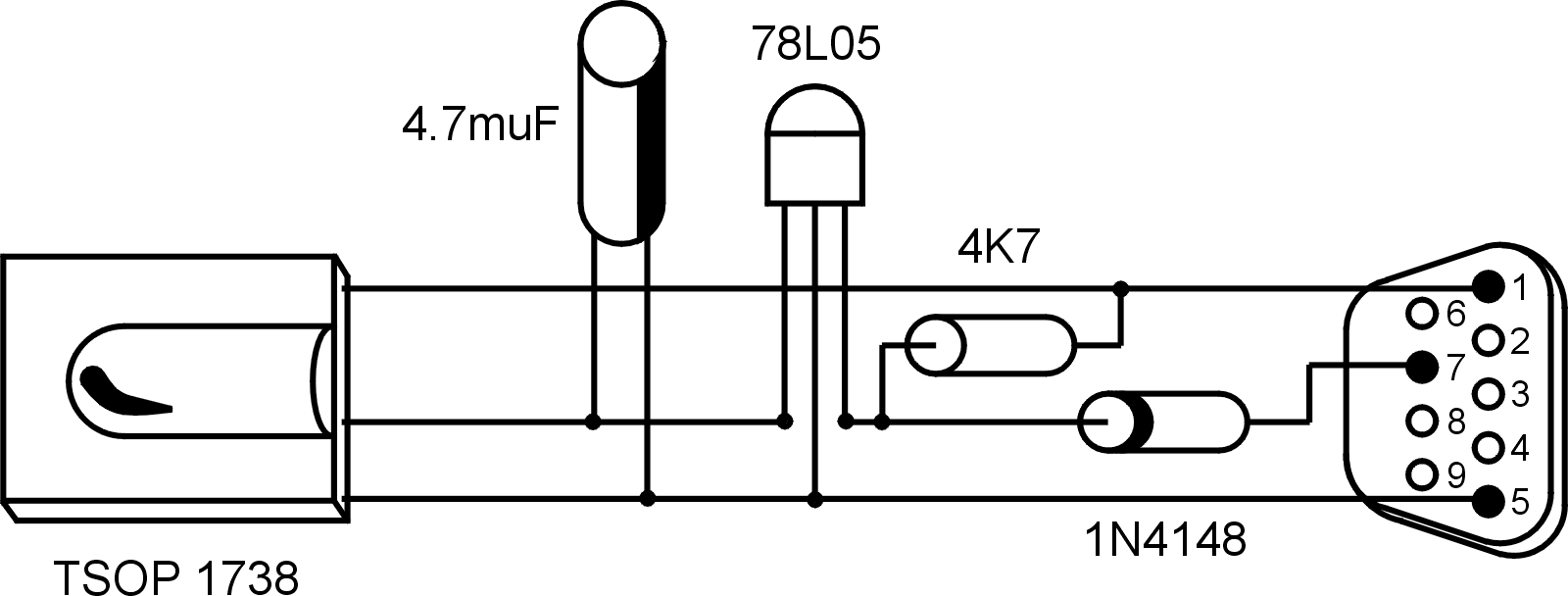

الاخ العزيز تحية طيبة هي دائرة الكترونية بسيطة عبارة عن مستقبلة من ثلاث اقطاب تسما سنسر ريموت كونترول كلتي في الرسيفرات ومتواجدة عند محلات بيع القطع الالكترونية مع ترانسستور ليقوم بعملية تكبير الاشارة الخارجة من المتحسس ( السنسر ) مع مقاومتيين لتعطي انحياز الجهد لذلك الترانسستور مع قاعدة كمبوتر RS232 وهذة الخارطة واضحة جداً وشكراً لاخ thepiratebay وشكراً للجميع
تم تعديل هذه المشاركة بواسطة المهندس لطيف في 13 أغسطس 2007 في 00:35
السلام عليكم ورحمة الله
تبدو الدائرة غير صحيحة وأريد لفت انتباه المهندس لطيف على أن 7805 منظم جهد وليس ترانسستور يحتاج لتحييز كما أن 4148 دايود.
كما لا أفهم استخدامك للpin 1,7 فى المنفذ التسلسلي حيث أنهما ليسوا منافذ معطيات كما هو الحال مع رقمي 2,3 بل مجرد منافذ تحكم.
الرجاء التوضيح..
شكرا"
