مشروع عمل جهاز لاسلكى

السلام عليكم

احنا كده اتكلمنا عن مدى الدائره بس لسه موصلناش ازاى بشكل قاطع نحدده او نزوده

انا عندى فكره

نقيس فرق الجهد عن نقطه توصيل الهوائى ونقيس التيار الماشى عندها

وكده نكون قسنا الباور

ممكن نشيل الهوائى ونوصل بداله دواير رفع الجهد مثلا باستخدام op-amp او اى دايره تانيه وبعدين نوصل الهوائى

وكده نكون زودنا الباور

وكده نكون زودنا المدى على اعتبار الجدول الى اتكلمنا عليه من فتره

السلام عليكم و رحمة الله

اقتباس

نقيس فرق الجهد عن نقطه توصيل الهوائى ونقيس التيار الماشى عندها

وكده نكون قسنا الباور

هذه الطريقة سوف تؤتر على مردود الطاقة المشعة وبالتالي سوف لن تعطي قياسات صحيحة للطاقة المشعة .

افضل طريقة لقياس القدرة هي ان تكون بدون لمس مباشر للدائرة او على الاقل ليس باستعمال الفولتمتر او الامبرمتتر العاديين.

ابحث مثلا عن هاتين الكلمتين : SWR meter و Lecher line :)

السلام عليكم

متهيالى كده نبدأ فى تركيب الدائره لان بقالنا مده محدش ضاف حاجه جديده

انا إن شاء الله حبدا اركبها الاسبوع ده بمجرد ما اجمع المكونات

وياريت حد يجرب يركبها معايا

اخ bitofsoul قولت قبل كده ان دائره الاستقبال نقدر نصممها بنفسنا

ياريت تبدا تصممها وتعلمنا ازاى نصمم دوائر استقبال

جزاكم الله خيرا

السلام عليكم و رحمة الله و بركاته.

اقتباس

ياريت تبدا تصممها وتعلمنا ازاى نصمم دوائر استقبال

هناك عدة طرق لتصميم دارات استقبال والموضوع لا يكفيه بضع اسطر او بضع صفحات لذكر جميع محاوره , لكن سنحاول إن شاء الله تعالى ان نناقش ما هو اهم و ما قد يفيذنا في الوقت الراهن.

اهم ما يجب ان يدرسه الشخص لا من ناحية الاستقبال و لا من ناحية الارسال التعريف التاريخي -الفيزيائي للطاقة الكهرمغناطيسية لاني شخصيا لاحظت ان اغلب الدروس التي تعطى في هذا المجال لا تهتم الا بالمجال التقني و تنسى المجال الاصطلاحي و التاريخي و اعطي مثل عن ذالك هو انه منذ مذة طويلة وانا ابحث عن المصدر التاريخي لسبب اعطاء المجال المغناطيسي الحرف "B" و لم اجده لحد الساعة , فنقول مثلا ان الحرف E اعطي للمجال الكهربائي ربما لان تسميته تبدا بذالك الحرف "ELECTRIC" لكن ماذا بالنسبة لل "MAGNETIC" فهي تبدا بالحرف "M" و ليس "B". واتمنى من القراء الكرام انه من عنده فكرة في هذا الموضوع يفيذنا به و نشكره جزيل الشكر.

نعود الى جهاز الارسال والاستقبال ,فعملهما يشبهان تقريبا طريقة العمل بالنسبة للتحريض المغناطيسي عبر وشيعتين , فالاولى تحدت تغيير غريب في المجال الذي يحيط بها بينما تكشف التانية عن هذا التغيير للتترجمه بفولتية بين مربطيها والامرنفسه عند هوائي الارسال مع هوائي الاستقبال , هوائي الارسال يحدث تغيير غريب في المجال الذي يحيط به بينما هوائي الاستقبال يكشف عن عذا التغيير و يترجمه الى فولتية بين مربطيه.

لو لاحظتم انني اكرر كثير جملة " المجال الذي يحيط" و كان الوشيعة الاولى والثانية , او هوائي الارسال و هوائي الاستقبال مغمورين في حوض مليء بهذا المجال بحيث يكون هذا المجال هادئ في البداية , و عندما يبدا اما الوشيعة الاولى او هوئي الارسال بالاهتزاز يظطرب هذا المجال فينتقل هذا الاظطراب الى المكان الذي تتواجد به اما الوشيعة الثانية او هوائي الاستقبال.

كثير منا سمع يوما بعض المديعين ينطقون مثلا بجملة " .... لتنتقل اصواتنا عبر الاثير..." لكن يا ترى ما هو اصل كلمة - اثير- ؟

بينما كنت ادرس يوما في كتاب خاص بالفيزياء النظرية فتصادفت مع كلمة " ether" عن موضوع تجربة قام بها عالمان Michelson و Edward Morley سنة 1887 ليبرهنوا عن وجود هذا المجال في الكون و الذي هو سبب انتقال الموجات الكهرمغناطيسية في " الفراغ" لكن يبقى الموضوع رهن نقاش كثير من الفيزيائيين , فهناك من يؤيد هذه الفكرة , وهناك من يرفضها , فهل يا ترى هوائي الاستقبال و هوائي الارسال مغمورين في ال "ether" او " الاثير" :) ؟ للكلام بقية إن شاء الله تعالى.

والله يأخ megaالموضوع ده جميل جدا جدا وانا بفكر فيه من زمان لكن لوحد وانا حبيت اضيف اضافه ان فى بعض البرامج على الكمبيوتر يمكن ان تجرب بها خرج الدايره أولا ومشاهده الخرج لكن الخوف من شىء صغير عدم تواجد المكونات فى السوق وبالأخص الملفات وأرجو ان من يعرف كيفيه عمل ملف لايبخل علينا وانا إن شاء الله عندى توصلى لآى شىء سأبلغكم فورا ان شاء الله وبجد المنتدى جميل والأعضاء أجمل الله يعينكم يارب على فعل الخير يارب يزيدكم

السلام عليكم

اخ eng_mortal احنا زيدنا شرف بمشاركتك معانا واهلا ومرحبا بيك

بالنسبه لموضوع الملفات الاخ bitofsoul شرح ازاى نعمل ملف وازاى نقيس قيمته عن طريق علاقه رياضيه موجوده فى الصفحه رقم اتنين فى الموضوع هنا

اهلا بيك مره تانيه ويارب تشارك معانا على طول

السلام عليكم و رحمة الله و بركاته

اعتذر اصدقائي عن هذا الغياب الطويل.

نعم اهلا بك اخي eng_mortal :)

اذن فالسؤال الاخير سيبقى مطروحا,و الجواب عليه يبقى متعلق بالزاوية التي ينظر منها العلماء لهذا المجال.

اذن عندما نسمع ان هذا الجهاز يرسل موجات بطول كذا و كذا , فهذا الجهاز في الحقيقة لا يرسل موجات ,بل يؤتر في ذالك المجال عن طريق قوة كهربائية متغيرة بين مربطي الهوائي فيجعلنا نتصور انه يرسل موجات ,والامر نفسه عندما يكون شخصان يمسكان حبل طويل نسبيا فيؤثر احدهما على طرف هذا الحبل لتظهر حركة على شكل موجة تنتقل من الطرف الاول الى الطرف الثاني , اذن اذا كان الشخص الذي في الطرف الثاني معصوم العينين و يستقبل الحركة من الطرف الاول فانه في بعض الاحيان سيحس ان الطرف الاول يرسل له شيء ما مع العلم ان هذا الشيء ليس الا "اختلاف في مستوى الطاقة الميكانيكية للحبل " بحيث يعتبر الحبل هنا هو وسط الانتقال او "الاثير" ;)

اذن يا شباب تعالوا نرى كيف نكشف عن هذا الاختلاف في مستوى طاقة المجال الاثيري للمجال الكهرمغناطيسي.

الامر بسيط ,يكفي ان ناخذ سلك طويل 2 متر مثلا ثم نقطعه الى نصفين 1 متر ,1متر و نقربهم الى بعض بشكل عمودي بحيث ندع مسافة قصيرة بين مربطيهما كما هو مبين في الصورة الاولى و نعلق هذا الشكل في الهواء ,بحيث يكون بعيدا عن الارض وعن اي كتلة معدنية اخرى لكي لا يكون هناك تاتير من طرف هذه الكتل على المجال الاثيري المتنقل وبالتالي لكي لا يؤتر في مردود الاستقبال.

ذلك الشكل الذي صممناه و علقناه في الهواء يدعى بالهوائي المزدوج نصف موجة او ايضا بالثنائي قطب.

اذن اذاكان شخص ما في مكان ما ,ويؤتر في المجال الاثيري بقوة كافية , فنحن سنكتشف هذا التاتير بذالك الهوائي المعلق ,وستظهر لنا فولتية ضعيفة نسبيا لكنها مقاسة بين مربطي ذالك الهوائي و تقذر بالمعادلة التي في الصورة الثانية بحيث

u التوتر الكهربائي بين مربطي الهوائي بالميكرو فولت

E شدة المجال الكهربائي لذالك الحقل قرب الهوائي و وحدته الميكرو فولت على المتر.

f ذبذبة تلك الاشارة بالميغاهرتز.

حسننا سيتسائل بعض الاصدقاء عن سبب وجود سلك واحد فقط اي ذالك الهوائي العادي الذي يتواجد عند مختلف اجهزة الاستقبال الراديوية و ليس سلكين كما بينا سابقا.

سنجيب انه في الاصل هناك دائما ثنائي قطب , فقط القطب الثاني تختلف صوره من جهاز الى اخر, فعند اجهزة الاستقبال الراديو العادية التي في منازلنا يكون القطب الثاني هو الارضي , بحيث يمثل الهوائي الذي فوق الجهاز مع الارض ثنائي قطب انظر الشكل في الصورة وهذا الهوائي يدعى بهوائي ربع موجة لان الربع الاخر مغروس في الارض وذالك لكي يمثل الشكل كاملا هوائي نصف موجة.

هيا اصدقائي انتظر الاسئلة والمناقشة :) , فالموضوع ما يزال طويلا :D

اهلا bitofsoul وحشتنا يا راجل

بعد اذنك

انا حابب اضيف اسماء الهوائيات العلميه الانجليزيه لان فى ناس دراستها بالنجليزى وميفهموش يعنى ايه ثنائى القطب

بالنسبه لاستخدام سلكين ده اسمه dipole او ثنائى القطب

بالنسبه لاستخدام سلك واحد اسمه mono pole او احادى القطب

ومن الناحيه النظريه مفيش فرق بين الاتنين

سؤال عكسي قد لايمس الموضوع بشكل مباشر :

كيف يمكن معرفة ال current الموجود في signal في الجو , لو لدينا RF signal , نريد أن نعرف مركبة ال electricityالمارة فيها ؟ ومعادلة لو أمكن .

أنا أتصفح هذا القسم منذ مدة وأحاول أن أفهم بعض الأمور الشائكة , لكن أفضل البحث كثيرا حتى ألجأ للسؤال .

عموما لماذا لايتم رسم هذه الدوائر على برنامج ك circuit maker مثلا ؟ البرنامج ممتاز جدا وسهل الإستخدام (الأسهل) ويعطي analysis ممتاز للدائرة المرسومة ويمكن دراسة الدارة لمعرفة التغيرات التي تحدث من كل مكون .

أنا حاولت رسم إحدى دوائر ال FM التي طرحها الإخوة لكن لم أتأكد حتى هل النتيجة هي المطلوبة أم لا .

عموما bitofsoul و Mega واصلو والموضوع سيصبح مرجع شامل للكل مستقبلا في موضوع أجهزة الإرسال والإستقبال , وتشويق في كم المعلومات الجديدة التي تمطروننا بها :)

السلام عليكم و رحمة ربي و بركاته

اقتباس

هلا bitofsoul وحشتنا يا راجل

الله يخليك اخي mega :)

اشكرك على المتابعة وضبط المصطلحات التقنية, انا دائما انسى ترجمة بعض الكلمات التقنية المهمة , لا اعرف لماذا :)

اقتباس

سؤال عكسي قد لايمس الموضوع بشكل مباشر

بالعكس سيد HGB ,سؤال في محله.

اقتباس

كيف يمكن معرفة ال current الموجود في signal في الجو , لو لدينا RF signal , نريد أن نعرف مركبة ال electricityالمارة فيها

لازم نحدد مجال التردد الذي ننوي قياس قوة اشارته تم نطبق المعادلة u = 74,74 - E/f

وذالك باستعمال هوائي بطول يتناسب مع مجال التردد.

حسننا قد يشك احد في مصداقية تلك المعادلة , و له الحق في ذالك , و قد يجد معادلة تختلف قليلا عن الاولى , فما عليه اذن الا القيام بتجارب ميدانية وذالك بالاستعانة باجهزة قياس اعدت لهذا الخصوص كال SPECTRUM ANALYZER اداة رائعة لمن يريد التعمق في عالم ال RF

اقتباس

عموما لماذا لايتم رسم هذه الدوائر على برنامج ك circuit maker مثلا ؟

نعم فطريقة ال simulation هي ايضا تعتبر طريقة فعالة و سريعة للتعلم ولتصميم دوائر اكثر تعقيدا ,لكني شخصيا اجعلها في المرتبة الثانية بعد ان يكون الشخص قد لم بكل جوانب الاساسية لمختلف المركبات الالكترونية كان يطلع مثلا علىDATASHEET للمركبة التي تهمه .

شخصيا الجا لل simulation, عندما لا يتواجد لدي جهاز قياس مناسب لذالك المكان في الدائرة ,و مع ذالك ابقى غير راض عن تلك النتيجة الى ان احصل على الجهاز الحقيقي للقياس والملموس :D

اقتباس

أنا حاولت رسم إحدى دوائر ال FM التي طرحها الإخوة لكن لم أتأكد حتى هل النتيجة هي المطلوبة أم لا

:D

اقتباس

عموما bitofsoul و Mega واصلو والموضوع سيصبح مرجع شامل للكل مستقبلا في موضوع أجهزة الإرسال والإستقبال , وتشويق في كم المعلومات الجديدة التي تمطروننا بها

نشكرم سيد HGB على هذا التشجيع و نشكر كل من يشرف و يسهر على انجاح هذا المنتدى الرائع , و نحن بدورنا ندعوا الله عز و جل ان يمنحنا القوة والوسيلة لخذمة ديننا و اوطاننا , ونصلي و نسلم على الحبيب المصطفى و على آله و صحبه أجمعي.

اذن فتلك الفولطية التي تظهر عند طرفي الهوائي المعلق يمكننا الكشف عنها و نحللها لنسمع اصوات اذاعات اذا تصادف ان ذلك الهوائي يستقبل ترددات تلك الاذاعات , فمثلا عندما اكون اعمل على دارة لتظخيم الصوت و عندما اضع اصبعي على مكان محدد في الدائرة يكون هناك صوت رنين على مكبر الصوت لان دارة التضخيم تكشف عن الكهرباء الموجودة على اصبعك و تترجمها الى صوت , لكني اتصادف في بعض الاحيان مع اصوات ممختلفة و ممزوجة لمذيعين و موسيقى على مكبر الصوت و خاصة عندما اضع سلك طويل على ذالك الجزء الذي عندما اضع اصبعي عليه يعطي صوت.

اظن انكم استنتجتم السبب , طبعا انها تلك الكهرباء التي ظهرت على طرف ذلك السلك فضخمها المكبر لتسمع على مكبر الصوت , اذن فناك عدة طرق تقليدية لكشف هذه الفولتيه , ومن بينها ان يستغل شخص مثلا دارة لتكبير الصوت لجهاز ما بحيث يبحث عن ذالك المربط الذي عنده تضخم الاشارة ثم يضع في تلك النقطة سلك هوائي طويل 15 متر 20 متر , اونقوم مثلا بتصميم مثل التي في الصورة اسفله و هي ماخوذة من النيت.

بحيث ان الاشارة التي تظهر على الهوائي ستحذت تيار كهربائي يمر من الهوائي الى الارضي عبر المقاومة R مما سيخلق فولتيه متغيرة بين المقاومة لتتحول الى فولتية شبه مستمرة عبر الديود ثم تتجه الى مكبر الصوت ليتم سماعها.

المشكلة في ذالك المكبر للصوت , بحيث لا يكفي ان نستعمل مثلا تلك التي ننصت بها في قارئ لل MP3 ,فلازم اذا اخذنا اوم متر وعبرنا بين طرفي مكبر الصوت يجب ان نجد على الاقل 1 كيلو اوم وكلما كانت تلك القيمة اكبر كان افضل.

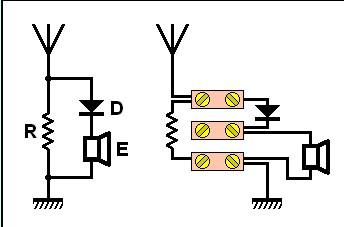

R =1k

D = OA85 او ما شابه

الدارة التي في الصورة تعمل بدون بطارية :)

فتلك اذن ابسط الطرق لعمل اجهزة استقبال تجريبية , وسنتطرق في الحصص المقبلة ان شاء الله تعالى الى اساليب الاستقبال التي تستعملها اجهزة الراديو العادية.

السلام عليكم و رحمة الله و بركاته

لقد علمنا الان كيف يتم الكشف على الاشارات الكهرمغناطيسة و كيف يتم تحويلها الى اشارة كهربائية , لكن يبقى الان كيف تتم معالجة هذه الاشارة , فالاشارة التي سنستقبلها في التصميم السابق ستكون ممزوجة بجميع انواع الترددات ,حسننا ليس كل الترددات و لكن خاصة في مجال الترددات ذات الموجات الطويلة LW و القصيرة SW .

لذا لكي نحدد مجال التردد فيجب اضافة جزء في دارة يحدد لنا التردد الذي ندعه يمر الى باقي عناصر الدارات الاخرى للتحليل , و سنسمي مثلا هذا الجزء بالجزء المصفي للترددات انظر الصورة 1 , ويتكون من وشيعة و مكثف مربوطين على التوازي , بحيث هذين الاخيرين يكونان دارة متذبذبة لوحدهما , اذن فعندما تاتي اشارة متذبذبة من الهوائي وتلتقي بتلك التي تخلقها الوشيعة مع المكثف ,فانها لا تمر الا اذا كانت متساوية معها , وهذه تعتبر صورة من صور ظاهرة ال resonance و اعطي مثلا صورة عن ذالك و هو عندما كنا نلعب بالحبل بحيث يكون شخصان يمسكان هذا الحبل و يديرانه بصفة مستمرة ,فياتي احدنا ليدخل و يبدا بالقفز حول هذا الحبل من دون ان يمسه.( كنت دائما افضل ان يكون الشخص الذي يقفز بدون حداء , و ان يكون الحبل من نوع الكابل القاسي , طبعا لتكون اللعبة اكثر تشويقا -_- و طبعا تفهمون لماذا :D .

فاذا لم يهتز او اذا لم يبذا الشخص بالقفز بنفس توقيت دوران الحبل فانه سوف لن يعبر الحبل و هو في حالة دوران والا .... تعرفون النتيجة و خاصة و هو من دون حذاء.

اذن فالاشارة الاتية من الهوائي هو الشخص الذي يقفز , والمكثف مع الوشيعة هما الشخصان اللذان يديران الحبل.

و يمكن تغيير تردد تلك الدارة المتبذذبة بتغيير قيمة المكثف وبالتالي سنختار تردد اخر ات من الهوائي للمرور , اي اننا سنزيد مثلا من سرعة دوران الحبل و هناك اشخاص كثيرون يستعدون للقفز , لكن من يا ترى سيستطيع ان يضبط قفزاته على الحبل و يمر بسلام :).

السلام عليكم و رحمة الله و بركاته.

اذن بازدياد كم المعلومات التي يود الانسان ارسالها و استقبالها لا سكليا ,يزداد بذالك تردد الموجة الحاملة لهذه المعلومات , فتتطور تقنيات الاستقبال و تحليل تلك المعلومات و التراميز او الخلط بما فيها مثلا ال fm و ..am , pm لذا اجهزة الاستقبال الحديثة.

يذكر عماد الخليل بعض الامثلة :

اقتباس

Frequency Modulation FM

Amplitude Modulation AM

phase Modulation PM

AM و PM ليست صباح ومساء laugh.gif

هذا الخلط (MODULATION) المذكور اعلاه هو بالنسبة لدوائر الانالوج وبالنسب للديجيتال فهناك مسميات اخرى مثل

amplitude-shift keying ASK

requency-shift keying FSK

phase-shift keying PSK

وهناك مسميات وانواع اخرى كذلك لكن هذه ربما اشهرها

اذن لتسهيل تحليل الاشارة الاتية بذالك الخلط او بذالك الترميز و على ترددات اعلى وجب ايجاد طريقة لخفض ذلك التردد العالي الى تردد ادنى منه ليسهل التحكم به و مع الاحتفاظ دائما بمعلومات الترميز , فتاتي تقنية ال heterodyne لتقوم بهذه العملية اذ تدمج اشارتين ذات ترددين مختلفين لتستخلص بعد ذالك اشارة ذات تردد ثالث و دائما بنفس الترميز وهذا التردد الناتج يكون فرق قيمة الترددين الاولين.

كيف ذالك ؟

- التردد الاول يكون ات من الهوائي

- التردد الثاني : تكون هناك دارة متذبذبة في جهاز الاستقبال هي التي تتكلف بخلقه

- التردد الناتج : يدعى بالتردد الوسيط IF

اذن : التردد الثاني - التردد الاول = IF

و تختلف قيمة التردد الوسيط من جهاز استقبال الى اخر و يتعلق بحزمة استقبال التردد و نوع ترميزه , فمثلا اجهزة استقبال ال FM 88-108 mhz تستعمل تردد وسيط بقيمة 10,7mhz و اجهزة استقبال الموجات القصيرة SW تستعمل 455 KHZ كتردد وسيط.

فمثلا كيف تكشفون عن المكان الذي يتواجد به هذا التردد في كلا المستقبلين وخاصة لذا الاجهزة ذات المركبات الالكترونية المكشوفة؟

في الاول اي 88-108 و عندما تفتحون الجهاز ستبحتون عن مركبة كما هي مبينة في الصورة الاولى ذات 3 ارجل و مكتوب عليها 10,7 و تكون ايضا باللون البرتقالي. بحيث هذه المركبة تعتبر مصفية لهذا التردد و يكون دخول هذا التردد من الرجل الاولى لتصفيته و خروجه منه الرجل الثالثة.

بالنسبة للاجهزة SW تكون كذالك هناك مركبة الاكترونية ذات 3 ارجل ومشجل عليها 455, و تعمل كذالك على تصفية هذا التردد الوسيط ليتم تحليله فيما بعد في دارات الكشف . انظر صورة هذه المركبة.

ولكي تتاكدوا اكثر , قوموا باشعال الجهاز , ثم ضعوا مثلا قضيب معدني على احد ارجل هذه المركبة ,اما الاولى او الثالثة , فستسمعون صوت جميع الاذاعات في نفس الوقت وخاصة الاذاعات التي تتواجد ضمن الموجات القصار , و هذا يفسر انه بذل ان تحلل الدارة المتكلفة بالكشف عن الاشارة القادمة من فرق الاشارتين الاصليتين فهي ستبدا بتحليل تلك الاشارة التي بدات تاتي من القضيب الذي وضعتم , و هذا الكلام صالح لكلا الجهازين ال FM و ال SW.

هناك كذالك طريقة اخرى ساذكرها في الحصة المقبلة إن شاء الله في كيفية معرفة التردد الذي تخلقه دارة التذبذب مع تردد الهوائي ليتم المزج بين الترددين.

السلام عليكم

كيفك يا bitofsoul

معلش اعزرنى انى بقالى مده مدخلتش وده بسبب ان النت كان مش شغال عندى لكن الحمد لله النهارده اشتغل

بس واضح انى اتأخرت ن معلومات مفيده جدا

فى حاجه كنت عايز استفسر عنها

دلوقتى دايره الres مهمتها انها متعديش الا التردد المطلوب بس .... اوك مفيش مشاكل

بعد كده التردد الى حتسمح وتعديه دايره ال res حيدخل على مرحله heterodyne علشان يتشال منه الترد العالى ويفضل تردد الصوت بس ...يا ترى الى انا فهمته ده صح ولا غلط ؟؟؟ لانك قولت لو وصلنا قضيب مدنى حنستقبل كلا الترددات ونسمعها كلها فى وقت واحد معنى كده ان دايره الres حتدخل اى تردد وبكده يبقى ملهاش لزمه . ولا مركبه CRB بديل لدايره ال res ؟؟؟

ولو غلط يبقى ايه مهمه المركبه CRB ؟؟؟؟؟

وازاى

وازاى نوصل المركبه CRB فى الدايره ؟؟؟ يعنى الرجول بتاعتها توصل فين فى الدايره ؟؟؟

اقتباس

كيفية معرفة التردد الذي تخلقه دارة التذبذب مع تردد الهوائي ليتم المزج بين الترددي

عند جهاز المستقبل للحزمة 88 -108 mhz مثلا ,ولنعتبر اننا سنستقبل اداعة على التردد 90 mhz ,اذا فالتردد القادم من الهوائي هو 90 mhz , جيد , و دارة ال demodulation , (هي الدارة التي تذهب اليها تلك الاشارة الاتية من النقطة التي وضعتم عندها القضيب المعدني ) لا تحلل الا الاشارة ذات تردد 10.7 mhz , اذن فيجب تخفيض 90 الى 10.7 بطريقة ال heterodyn ,اي يجب حقن 90 mhz بال هممم 100.7 mhz , اي ان دارة التذبذب يجب ان تعمل على اعطاء 100.7 mhz . جميل.

الان كيف تكشف عن هذه ال 100.7؟

هذه الدارة المتذبذبة تشبه تماما تلك الدارات التي طرحت عدة مرات في هذا المنتدى للارسال الصوت ,micro emetter, فقط هي لا تملك ميكرو للالتقاط الاصوات ولا لتضخيمه .

اذن ما دامت هناك دارة متذبذبة فهاذا يعني ان هناك ارسال للموجات الى الخارج بذالك التردد اي مثلا 100.7 mhz , اي اذا اخذت جهاز استقبال ثان ضمن الحزمة 88 - 108 mhz ووضعته قرب الاول الذي انت في صدد دراسته , وحاولت ضبط الجهاز الثاني على 100.7 mhz ثم الجهاز الاول على 90 mhz , فستكتشف ان في الجهاز الثاني لم يعد يسمع اي صوت علي ذالك التردد ال 100.7 اي انه يستقبل ذالك التردد المرسل من طرف دارة التذبذب الموجودة في الجهاز الاول , واذا حولت الموجة في الجهاز الاول فيجب كذالك تحويل موجة الاستقبال في الجهاز الثاني , و ستلاحظون ان الفرق العددي حينما تغيرون الموجة في كلا الجهازين يكون دائما 10.7 mhz.

اتمنى ان اكون قد اوضحت هذا الجزء . اعرف انه معقد قليلا , لكن اذا لم تكن هناك اسئلة ,فساعتبره واضح

:D

هذه التجارب تكون ناجحة لدا اجهزة الاستقبال المتوسطة الحجم و الصغيرة , ولا تنجح بالنسبة للاجهزة الحديثة كالراديو fm الموجود على قارئ ال mp3 او ال mp4 لان هذه الاخيرة تكون داراتها المتذبذة محاطة بمواد معدنية تمنع خروج هذه الموجات الى الخارج و لكي لا يحدت التشويش.

عليكم السلام و رحة الله و بركاته.

اقتباس

كيفك يا bitofsoul

احمد الله و اشكره اخي mega

اقتباس

دلوقتى دايره الres مهمتها انها متعديش الا التردد المطلوب

تمااام

تعرف اخي mega , هناك تفاصيل كثيرة جدا جدا لم اذكرها بعد , و اعتمد على اسئلتثك و على اسئلة القراء الكرام لتوضيج قدر المستطاع هذه التفاصيل .

اقتباس

حيدخل على مرحله heterodyne علشان يتشال منه الترد العالى ويفضل تردد الصوت

حسننا , سيختفي التردد العالي كما ذكرت لكن سوف يبقى هناك تردد وسيط , ما زلنا لم نستخلص ترددات الصوت بعد . لقد انتقلنا فقط من 100 mhz الى 10.7 mhz e مثلا في راديو fm و من 10 mhz الى 455 khz في مستقبلات ال SW.

لكي نسمع الصوت لازم نذخل تلك ال 10.7 mhz او تلك ال 455 khz الى دائرة ال detection .

اقتباس

لو وصلنا قضيب مدنى حنستقبل كلا الترددات ونسمعها كلها فى وقت واحد معنى كده ان دايره الres حتدخل اى تردد وبكده يبقى ملهاش لزمه .

لا . انا تعمدت القيام بهذه التجربة لابين عمل ال res.

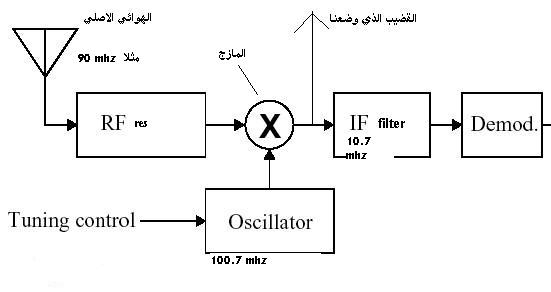

فبدل ان نذخل الاشارة عبر الهووائي الاصلي ليتم مراقبة الترددات في ال res , ادخلناه بعد ذالك , و بالتالي لم تعد هناك مراقبة فسمح لجميع الترددات بالذخول .

اقتباس

ولا مركبه CRB بديل لدايره ال res

CRB تعمل فقط على تصفية الترددات الوسيطة ,وليست لها اي علاقة بال res .

اقتباس

وازاى نوصل المركبه CRB فى الدايره ؟؟؟ يعنى الرجول بتاعتها توصل فين فى الدايره ؟؟؟

انظر الخطاطة في الصورة.:)

انتظر دائما اسئلة اخرى :D

لا تخيفكم كل تلك الاجزاء , و كل تلك التفاصيل :D , فهناك مركبات الكترونية يمكنها ان تجمع بعض او كل تلك الاجزاء في دارة واحدة ( tda 7000 مثلا ), فنحن نعمل فقط على شرح الطرق التي يتم بها الاستقبال في معظم الاجهزة , و ذالك لنستطيع تصميم او تغيير جزء بالشكل الذي نريده نحن وذالك عن دراية و عن علم لما يحدث :) .

السلام عليكم

شكررررررررررررررررررررا بجد bitofsoul على بالك الطويل معانا وعلى المعلمومات الى ما بتبخل بيها

انا كده فهمت هو المووضع معقد زى ما انت قولت بس الصراحه شرحك رائع

ربنا يكرمك

سلام ايها الاصدقاء

اضيف كذالك ان اسلوب ال heterodyne تستعمل ايظا في مستقبلات الساتلايت للتلفاز , بحيث متلا

الراس الذي يتواجد على الصحن يستقبل ترددات جد عالية 10GHZ مثلا و ما فوق , وبذاخل

ذالك الراس يتواجد مذبذب محلي + mixer لينتج تردد وسيط IF1 ينتقل من الراس الى جهاز المستقبل

الذاخلي عبر الكابل , هذا المستقبل يملك كذالك مذبذب محلي خاص به و mixer اخر ليحول التردد الوسيط IF1

الى تردد IF2 هذا الاخير يكون في مجال ال UHF OR VHF وطبعا هذا المجال هو الذي تستقبله

اجهزة التلفاز العادية عبر مذخل الهوائي لتقوم هي الاخيرة بتحويلاتها الترددية الخاصة به الى ان يتم استخلاص الصورة و الصوت.

هذا بالنسبة لاجهزة التلفاز التي لم تكن تملك بعد مذاخل الفيديو او الصوت , لان الان اصبحت مستقبلات الساتلايت تستخلص معطيات الصورة و الصوت لتربط هذه المخارج مع مذاخل لها باجهزة التلفاز الحديثة , مما يعني ان مستقبل الساتلايت اصبح يملك دارتين او اكثر لتحويل الترددات العالية الى ترددات منخفضة.

الله يزيدك وينورك ويوفقك أخي bitofsoul

اهلا اهلا اهلا باخونا و حبيبنا عبد العزيز , مرحبا بعودتك بيننا اخي ,طالما اشتقنا اليك :) , واتمنى ان يكون سبب غيابك خير ان شاء الله. كيف حالك اخي عبد العزيز ؟

السلام عليكم

فينك bitofdoul وحشتنا ومستنين الدرس الى جاى على احر من الجمر

عليكم السلام و رحمة الله و بركاته

اهلا بك mega, انا انتظر دائما اسئلتك و اسئلة القراء الكرام.

اذن فاهم جزء في اجهزة الاستقبال هي عملية المزج و تحويل الترددات لياتي فيما بعد عملية ال ^demodulation او ال detection, و المكافئ لها في الخطاطة الاولى هو الديود بحيث يفرز تردد الصوت عن التردد المحمول , فقد في الاجهزة الحديثة , تستعمل كذالك دارات مدمجة لهذا الخصوص كال tda7040 مثلا , ثم ياتي في الاخير دارات تكبير الصوت , لان دارات ال detection تنتج تيار ضعيف نسبيا , و بطبيعة الحال من منا لا يعرف دارات تضخيم الصوت . :) .

اذن يمكن توضيح الخطاطة العامة للمستقبلات على اي تردد كان في الصورة المرفقة .

و كما ذكرت سابقا فيمكن لبعض الدارات ان تدمج بعض او كل تلك المراحل ,و هي متوفرة في الاسواق , و تفاصيل هذا النوع من الدارات متوفرة كذالك على النت .

اذن يكفي ان نعرف على اي تردد نريد استقباله , ونصمم بانفسنا تلك المراحل , بشرط ان تكون تلك الدارات لها حيز التفاعل مع التردد الذي نود التفاعل معه و خاصة لدى دارة الكشف .
