التحكم بالstep motors عن طريق joystick

#329 مارس 2007 في 01:22

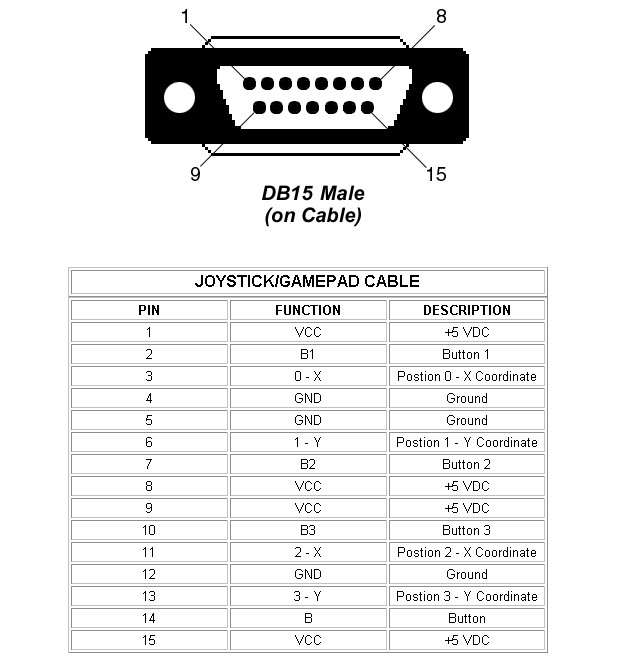

وهذه اسماء ارجل الربط :)

#429 مارس 2007 في 09:27

السلام عليكم

اشكركم اخوتى الكرام على الرد والمشاركة وخصوصا اخى عبد العزيز نسأل الله ان يوفقك حتى تصير مشرفا

البرنامج الذى اعطيتنيه عندى من قبل ولكن المشكلة هى فى التحكم العادى عن طريق البارلبورت تستطيع ان تتعامل مع الpins التى تريد ولكن مع الجويستك اضن ان الامر مختلف

بمعنى كيف يفهم البرنامج انى مثلا وجهت الجويستك على اليمين حتى ينفد بعض الاوامر وكذلك العكس شمالا او فوق

اما اخى الكريم البيوتسل اشكرك جزيل الشكر واتمنى انتعطينا قليل من التفصيل فى التعامل مع الpin وجزاك الله خير

#529 مارس 2007 في 11:42

السلام على كل اصدقاء المنتدى و رحمة ربي و بركاته

اقتباس
بمعنى كيف يفهم البرنامج انى مثلا وجهت الجويستك على اليمين حتى ينفد بعض الاوامر وكذلك العكس شمالا او فوق

كما ترى اخي ابو مهراس في الصورة فهناك الاتي :

-المعطيات التي تخرج من البن 3 و البن 11 هي المسؤلة عن الحركة يمينا او شمالا.

-المعطيات التي تخرج من البن 6 و البن 13 هي المسؤلة عن الحركة العمودية

-المعطيات التي تخرج من البن 2 هي معلومة الظغط على الزر b1

-المعطيات التي تخرج من البن 7 هي معلومة الظغط على الزر b2

-المعطيات التي تخرج من البن 10 هي معلومة الظغط على الزر b3

-المعطيات التي تخرج من البن 14 هي معلومة الظغط على الزر b

-البن 1, 8, 9 و 15 لهم جهد واحد للتغذية (5v+)

-البن 4 5 و 12 لهم جهد محايد (0v)

هل تملك مسبقا المذخل DB15 في حاسوبك اخي ابومهراس ؟

لان هناك بعظ الحواسيب تملك هذا النوع من المنافذ.

#629 مارس 2007 في 13:24

السلام عليكم

اخوتى الكرام مشكورين على جهودكم الجبارة ونسأل الله لكم التوفيق

هل للجويستك بورت معين كلبارل بورت مثلا البارلبورت تتعامل مع البورت &H378 فهل للجويستك بورت معين

وشكرا

#729 مارس 2007 في 13:39

نعم في بعض الحواسيب ,ليس الكل .و سوف يتغير عنوانه الهكسي ذاخل النظام بطبيعة الحال.

حاول ان تعرف ما اذا كان حاسوبك الخاص يملك هذا بورت.

#829 مارس 2007 في 22:39

أخ ابومهراس

أنت تريد أن تتحكم بالجويستك نفسها :blink: أم تريد أن تتحكم بالجويستك عن طريق الكمبيوتر :unsure:

لأنه صار في رأيين

#930 مارس 2007 في 17:07

السلام عليكم و رحمة الله و بركاته

اقتباس
أنت تريد أن تتحكم بالجويستك نفسها blink.gif أم تريد أن تتحكم بالجويستك عن طريق الكمبيوتر

اظن ان صديقنا ابو مهراس ينوي التحكم باجهزة خارجية انطلاقا من الجويستك , كان يقود مثلا سيارة ليس من المقود ,ولكن من الجويستك :D اتصور الامر :rolleyes: .

#1030 مارس 2007 في 22:53

اقتباس
اظن ان صديقنا ابو مهراس ينوي التحكم باجهزة خارجية انطلاقا من الجويستك , كان يقود مثلا سيارة ليس من المقود ,ولكن من الجويست اتصور الامر

أعرف أخي bitofsoul ولكن سؤالي أنك أنت أعطيته مخارج الجويستك فماذا سيستفيد منها إذا كان يريد أصلاً التحكم عن طريق الكمبيوتر نفسه

أنا أعطيته برنامج يمكنه من أن يتحكم بمخارج الجهاز من البرنامج ، يعني البرنامج يتعرف على أزرار الجويستك ، يستطيع أن يفعل مايشاء فيهم.

#1130 مارس 2007 في 23:29

اقتباس
فماذا سيستفيد منها إذا كان يريد أصلاً التحكم عن طريق الكمبيوتر نفسه
أنا أعطيته برنامج يمكنه من أن يتحكم بمخارج الجهاز من البرنامج ، يعني البرنامج يتعرف على أزرار الجويستك ، يستطيع أن يفعل مايشاء فيهم

نعم اخي عبد العزيز :) لقد فكرت في ذالك ايضا لكن يبذو ان للجويستك متعتها الخاصة في طريقة تحكمها للاشياء عن طريق يد المستعمل :D و ربما ذاك ما ينوي ابو مهراس الوصول اليه و ليبقى الحاسوب الواسط بين اذاة التحكم والالة.

والله اعلم :).

#121 أبريل 2007 في 09:19

السلام عليكم

اشكرم مرررررررررررارررررررررراُ على المساعدة ومد يد العون وصحيح كلما قلتماه هو انى اريد التحكم فى شى خارجى عن طريق الجويستك الا وهو ثلات محركات خطوية

نعم البرنامج الذى اعطانيه اخونا عبد العزيز جيد الى نحو ما وهو معمول بالدوال API وفى الحقيقة ليس لدى الفكرة الكافية عليها ولكن بحث فى النت على كيفية التحكم بمخرج Game port حينما مدنى اخوناbitofsoul بالبدايةةالجيدة ووجت التالى http://www.phm.lu/Documentation/Connectors/Game.asp

صفحة ويبسايت تشرح الpins الخاصة بالjoystick ولكن بقى ماهو الااسكى للتحكم فى اعطاء الاوامر للPins

#131 أبريل 2007 في 09:19

السلام عليكم

اشكرم مرررررررررررارررررررررراُ على المساعدة ومد يد العون وصحيح كلما قلتماه هو انى اريد التحكم فى شى خارجى عن طريق الجويستك الا وهو ثلات محركات خطوية

نعم البرنامج الذى اعطانيه اخونا عبد العزيز جيد الى نحو ما وهو معمول بالدوال API وفى الحقيقة ليس لدى الفكرة الكافية عليها ولكن بحث فى النت على كيفية التحكم بمخرج Game port حينما مدنى اخوناbitofsoul بالبدايةةالجيدة ووجت التالى http://www.phm.lu/Documentation/Connectors/Game.asp

صفحة ويبسايت تشرح الpins الخاصة بالjoystick ولكن بقى ماهو الااسكى للتحكم فى اعطاء الاوامر للPins

#1413 أبريل 2007 في 05:13

بسم الله الرحمن الرحيم

الأخ الكريم عبدالعزيز اليوسفي ,

والأخ الكريم ابو مهراش ,

هذا الموضوع هو شغلي الشاغل في الفترة الحاليه وقد أجريت عملية نفض لشبكة النت حتى أجد برنامج متكامل لمراقبة الجويستك وضبط حركة المحركات نسبة لحركة العصا وتغيير وظائف الأزارير الموجودة فيه , لكن لم أجد إلا مجرد كلام لا أكثر يتحدث عن البرامج التاليه :

-------------------------------------------------------

1-JOYCON لقيادة الربوت

JOYWIN.EXE joystick control program2-

وهذا البرنامج يبدوا انه برنامج فرعي مضمن في برنامج رئيسي يستخدم في المعامل المتقدمه ويسمى Probe for windows

كذلك برنامج للتحكم بالمخارط ذكر انه فيه قسم للتحكم بواسطة الجويستك وهو Mach3

----------------------------------------------------------------

كذلك لم أجد دارة تحكم تتلقى التوجيه الآتي من الجويستك عبر الكمبيوتر خلال المنفذ سواء البارل او التسلسلي او أي منفذ لتتحكم بالمحركات الخطوية بالإضافة لريليهات التحكم .

وإني أرجو ان تزودوني بكل مالديكم من معلومات عسى ان أجد حل لما أبحث عنه .

#1520 أبريل 2007 في 00:11

للرفع للإخوة المشاركين

انتظر إجابتكم

#1620 أبريل 2007 في 00:26

اقتباس
وإني أرجو ان تزودوني بكل مالديكم من معلومات عسى ان أجد حل لما أبحث عنه .

بالنسبة لي فقد أعطيت كل المعلومات التي عندي

بالنسبة لك إلى أين توصلت فهل إستطعت تحليل أوامر الجويستك التي تستخدمها

http://www.roborealm.com/

#1730 أبريل 2007 في 00:01

الأخ عبدالعزيز اليوسفي والأخ ابو مهراس

الحمد لله وقعت على موقع متكامل في برامج التحكم في الربوت ويوفر أدوات برمجيه تستطيع من خلالها ان تكيف النص البرمجي المكتوب من قبل أي شخص في التحكم بمحرك خطوي او غيره , وهو يستخدم 3 حزم برمجيه رئيسيه لتفعيل النص البرمجي وتكييفه للعمل مع أي أداة .

غير كذا يوفر داخل حزمة البرنامج الخاصة به -لإن هناك حزمتين من شركة مايكروسوفت- برمجيات كثيره للعمل مع الصور وتحسس الأهداف وتتبع الخط ومن ضمنها بالطبع برنامج داخلي يتيح ضبط الجويستك وتخصيص الأزرة فيه حسب الرغبه وهذا ما أظن انني والأخ ابو مهراس نبحث عنه .

وإني أضع الرابط راجياً منكم رد ((لإني أفخر بردكم)) كما أحتاج ملاحظاتكم ونظرتكم الفاحصة لبرامج هذا الموقع .

غير ذلك أحتاج من يدلني على كيفية تمييز أطراف المحرك الخطي المنزوع من أي جهاز كأن يكون هاردسك او غيره وكيف لي أن اعرف هل هو مستقطب او غير مستقطب وتمييز الأشياء الضروريه فيه حتى أستطيع الإستفادة منه مع تفادي إتلافه إما بتوصيل خاطيء او تيار او فولت زائد

#182 مايو 2007 في 01:05

للرفع يا إخوان ننتظر تعليقكم حتى نضيف الرابط

#192 مايو 2007 في 15:19

السلام عليكم

اخى الكريم دكتوريان اسف جدا لعدم الرد مبكرا لانى يعلم الله انى مشغول جدا فى المشروع الذى اعمل به وهو برمجة الة CNC Engraving machine والله حتى الوقت ضيق للغاية

ولكن بالنسبة للمحركات التى استخدمها هى Stepper Motors واذا كنت تريد معلومات عنها وكيفية ربطها مع الDriver فأن على اتم الاستعداد وبالنسبة للبرنامج الجويستك ان اريد ان اضع البرنامج ولكن يبدوا ان صلاحيات الاضافة ليست عندى ولاأعلم لماذا

شكرا

#203 مايو 2007 في 23:26

عزيزي ابو مهراس

اٌقدم لك موقع متكامل في برامج التحكم في الربوت يوفر أدوات برمجيه تستطيع من خلالها ان تكيف النص البرمجي المكتوب من قبل أي شخص في التحكم بمحرك خطوي او غيره , وهو يستخدم 3 حزم برمجيه رئيسيه لتفعيل النص البرمجي وتكييفه للعمل مع أي أداة .

ويقدم هذا الموقع برنامج رئيسي يتضمن برمجيات كثيره للعمل مع الصور وتحسس الأهداف وتتبع الخط ومن ضمنها بالطبع برنامج داخلي يتيح ضبط الجويستك وتخصيص الأزرة فيه حسب الرغبه وهذا ما أظن انني وإياك نبحث عنه .

كما انه يتعامل مع مصادر مفتوحه متنوعه لبرامج وفلاتر تتعامل مع الصور بحسب الحاجه .

كذلك يوفر منتدى دعم لايحتاج تسجيل للرد على التساؤلات .

انتظر ملاحظاتك والأخ عبدالعزيز اليوسفي على هذا الموقع

#219 مايو 2007 في 19:09

الأخ الكريم عبدالعزيز اليوسفي

والأخ الكريم ابو مهراس :

أنتظر زيارتكم للموقع الذي جلبته لكم وتقديم ملاحظاتكم عليه

تراكم أبطيتوا علي كثير

#2210 مايو 2007 في 00:15

اقتباس
الأخ الكريم عبدالعزيز اليوسفي
والأخ الكريم ابو مهراس :
أنتظر زيارتكم للموقع الذي جلبته لكم وتقديم ملاحظاتكم عليه

مشكور أخي دكتوريان ،وأنا لا أستطيع حالياً تصفح الموقع ، فصاحب السؤال هو أبومهراس ،إنتظره
