كيف ممكن أشغل الحاسوب من خلال الجوال من غير ما أضغط على الأزرار

السلام عليكم ورحمة الله وبركاته

اليوم عندما ذهبنا لإختبار الدائرة في مختبر الجامعة قال لنا المشرف لبدا لنا أن نتأكد أنها لا تؤثر سلبا على الحاسوب فاقترح أن نقيس الجهد حول طرفي الoutput فطبعا ضروري أن تكون الحالة short circuitsوطبعا ضروري الفولتميتر يزمر دليل على وجود الshort circuit و لكن للاسف لم يوجد أي response فطلب منا التأكد من الدائرة وكذلك هل الإثنين الباقيين في مركبة cny17 سيبقيان float هل base تبع الترانزستور سيبقى float ؟

عليكي السلام و رحمة الله و بركاته

اقتباس

فاقترح أن نقيس الجهد حول طرفي الoutput

لا يمكن قياس الجهد بين مربطي e و c للترانسيستور و هو غير مغدى بفولطية معينة , ادن فالفلطية تاتي من السلكين لل power on , و تقدر بنحو 3.4 v عندما يكون الحاسوب منطفء .

اقتباس

وطبعا ضروري الفولتميتر يزمر دليل على وجود الshort circuit

لا يزمر الفولتمتر لان هدا الاخير لا يوفر الفولطية اللازمة لتغد ية الترانسيستور.

اقتباس

هل الإثنين الباقيين في مركبة cny17 سيبقيان float هل base تبع الترانزستور سيبقى float ؟

نعم سيبقيان بدون ربط لان الضوء المنبعث من الديود هو الدي يحفز قاعدة الترانسيستور و بالتالي هو الدي يلعب دور القاعدة في هده الحالة.

ما انصح به هو انه من الضروري ربط ال power on ثم اجراء القياسات , و اكرر ان دالك لا يمثل اي خطورة على الحاسوب لانه مستقل كليا عن اي فولطية خارجية قد تاتر عليه و اقصى ما يمكن ان يحدث هو التقاء السلكين و دالك هو مرادنا :)

وفقكم المولى عز و جل.

sorry I couldnot write in arabic because I wrote this reply from my university

I perform the circuit on a computer but not work what do you think the problem

اقتباس

ادن فالفلطية تاتي من السلكين لل power on , و تقدر بنحو 3.4 v عندما يكون الحاسوب منطفء

sorry I do not understand this statment what do you mean by power on

اقتباس

ما انصح به هو انه من الضروري ربط ال power on ثم اجراء القياسات

and this

Are there any settings should be done in BIOS?

اقتباس

sorry I do not understand this statment what do you mean by power on

اذا قستم بالفولتمتر الفولطية التي توجد على اسلاك ال power on ستجدونها تقريبا 3.4 v

اذن هناك قطب سالب و قطب موجب , حاولوا ان تضعوا القطب الموجب لل power on على السلك 1 كما هو في الصورة والقطب السالب على السلك 2.

اذا كنتم غير متاكدين من القطبية فحاولوا ان تقلبوا موضع الاسلاك 1 و 2 و تجربوا فذالك لا يمثل اي خطورة . انا متاكد ان شاء الله تعالى انها ستعمل. :)

تاكوا كذالك ان الجرس يرن فعلا , اي ان هناك فعلا فولطية على الخيط الازرق و الذهبي . لانه ان نقص شرط واحد من تلك الشروط فلن تعمل.

اريد ان اضيف فقط انه كلما كان صوت الجرس من النوع المستمر كان افضل اي مثلا " تيييييييييييييييييييييييييييي " افضل من "تي تي تيري " :D

اقتباس

Are there any settings should be done in BIOS

لا , لا تعدلوا اي شيء على البيوس , ذالك ليس له اي علاقة بالبيوس .

السلام عليكم ورحمة الله وبركاته

اليوم قمنا بتوصيل الدائرة كما رسمتها لنا و لكن للاسف لم يشتغل الجهاز و كلنا دهشنا لذلك :(

فعلا حتى المهندس استغرب لماذا لم يشتغل الحاسوب مع ان الدائرة صحيحة و منطقية فأجرينا بعض التجارب منها ان قمنا بتوصيل جهد 5 فولت مع الدايود في القطعة ومع مقاومه 180 اوم عندها اشتغل الحاسوب باستخدام القطعة هذا دفعنا لقياس الجهد حول طرفي السماعة -السلك الازرق و الذهبي- أثناء رنين الجوال و وجدنا أنها 025. فعلمنا وقتها أن الجهد الذي على الدايود لا يكفي لتشغيلخه فقلنا من الضروري تكبير الإشارة الخارجة عن الرنين 200 مرة بحيث يصبح الجهد 2 فولت عن طريق الأبأم

غداإن شاء الله حنجربها و إن شاء الله تشتغل إدعولنا

عليكم السلام و رحمة الله و بركاته

جميل :) هذا ما تمنيت سماعه :D

وفقكم الله عز و جل.

السلام عليكم ورحمة الله وبركاته

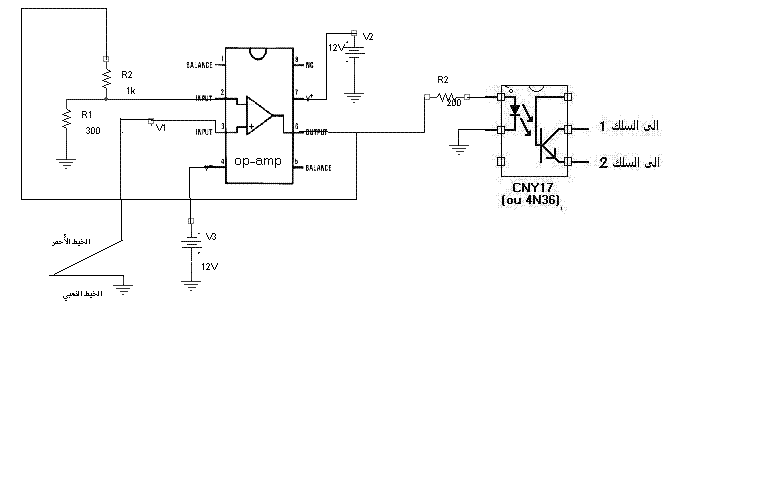

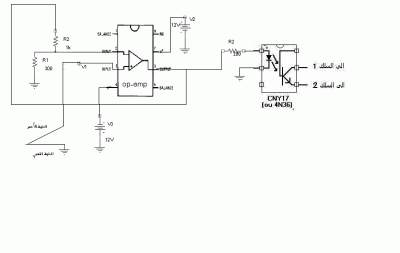

كما قلت لكم اليوم قمت بتكبير الاشارة القادمه من السماعة عن طريق "الأب امب" كم هو موضح في الشكل أسفل

بداية لم يظهر أي response و لم يشتغل الحاسوب فكنا باستمرار نقيس الجهد الذي على الدايود

-Vrms- و لكن لم تكن له قيمة ثابته و حتى في بعض الحالات كان الجهد على الدايود 6 فولت لم يشتغل. و مع كثرة المحاولات اشتغل الحاسوب و لكن كنا نلاحظ أن سرعة المعالج خلال اشتغال النغمة تتغير بشكل واضح و بمجرد أن نقوم باطفاء النغمة ينطفىء الحاسوب مع أنه من المفروض ألاّ ينطفىء، و ألآّ ينطفىء إلاّ في حالة بدأت النغمة مرة أخرى -ملاحظة نحن لم نقم بالرنين عليه من جوال آخر و لكن بتشغيل النغمات الخاصة به فكنا عندما نضغط فتح يشتغل الحاسوب و لكن الغريب عندما تكون النغمة شغاله و نضغط فجأة على توقف النغمة ينطفىء الجهاز-

و مما يقلقني كذلك أنه بعد أن اشتغل الحاسوب أتى المشرف ليرى ماذا صنعنا فأخبرناه أن الحمد لله الحاسوب اشتغل و لكن هناك بعض المشاكل، فعندما أردنا أن نريه، لم يشتغل الحاسوب و اصبنا بالإحراج و خيبة الأمل ترى ما السبب في ذلك

الصورة في المرفقات

و عليكم السلام و رحمة الله و بركاته

اقتباس

و لكن لم تكن له قيمة ثابته و حتى في بعض الحالات كان الجهد على الدايود 6 فولت لم يشتغل

هذا جد غريب عادة يجب ان يعمل ولو بجهد 2v بين اطراف الديود.

حسننا , اريدكم ان تتاكدوا مرة اخرى كما فعلتم في البداية (بدون مضخم ) عندما وضعتم فرق جهد 5 فولط بين اطراف الديود ,لكن هذه المرة ضعوا فقط 3 فولط او 2 فولط مع تغيير قطبية السلك 1 و السلك 2 عند كل تجربة , فالهدف هو ان يلتقيا السلكان 1 و 2 عند اقل فولطية ممكنة.

اقتباس

بمجرد أن نقوم باطفاء النغمة ينطفىء الحاسوب مع أنه من المفروض ألاّ ينطفىء، و ألآّ ينطفىء إلاّ في حالة بدأت النغمة مرة أخرى

هذا بسبب المضخم العملياتي فهو يظخم كذالك بعض الفولتات الغير مرغوب بها والتي تتولد في السماعة عندما تقومون باطفاء النغمة. نفس الشيء بالنسبة لل :

اقتباس

فكنا عندما نضغط فتح يشتغل الحاسوب و لكن الغريب عندما تكون النغمة شغاله و نضغط فجأة على توقف النغمة ينطفىء الجهاز

اقتباس

و مما يقلقني كذلك أنه بعد أن اشتغل الحاسوب أتى المشرف ليرى ماذا صنعنا فأخبرناه أن الحمد لله الحاسوب اشتغل و لكن هناك بعض المشاكل، فعندما أردنا أن نريه، لم يشتغل الحاسوب و اصبنا بالإحراج و خيبة الأمل

لا يجب ان تقلقوا من ذالك , فالمحترف اي كان عمله يمر دائما بتلك الظروف ,و من يقول العكس فانما هو شخص يخذع نفسه فقط.

باختصار :

طريقة المضخم العملياتي جد مكلفة فيما يخص التغذية و تضخم اشارات غير مرغوب بها مما ياتر سلبا على الحاسوب , لدى اتمنى ان تعيدوا التجربة التي قمتم بها و لا تنسوا تغيير قطبية السلك 1 و السلك2 :) والله سيكون في عونكم ان شاء تعالى.

اخ bitofsoul لم تقل لي ما السبب في أن الحاسوب مرة بيشتغل و مرة لا

هل أيضا السبب هو المضخم العملياتي يعني حضرتك بتقترح إنو نغير المضخم لنوع تاني طيب أي مضخم بتنصحنا بس ياااااااااااريت ما يكون في مشاكل زي "الأب أمب"

اقتباس

لم تقل لي ما السبب في أن الحاسوب مرة بيشتغل و مرة لا

انا استغرب لهذا الامر كذالك ,فهو اما ان يشتغل او لا يشتغل يعني لا توجد حالة مرة يشتغل و مرة لا يشغل.

اقتباس

هل أيضا السبب هو المضخم العملياتي يعني حضرتك بتقترح إنو نغير المضخم لنوع تاني طيب أي مضخم بتنصحنا بس ياااااااااااريت ما يكون في مشاكل زي "الأب أمب"

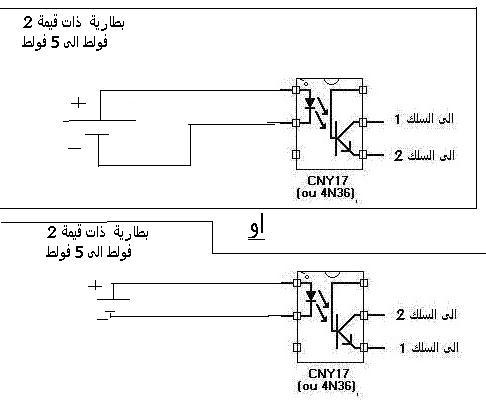

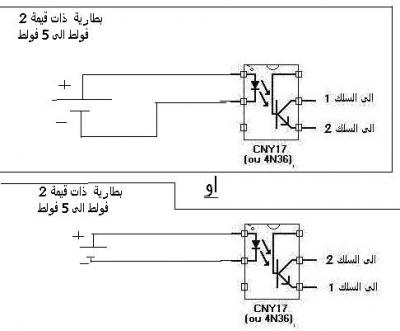

حسننا , لندع امر المضخم العملياتي جانبا , ونركز فقط مع ال cny , بطارية ذات ال 2v الى 5 v ,والحاسوب .

و نقوم بتجربة هذه الخطاطة :

موافقون :) ؟

إن شاء الله

السلام عليكم....

اختي jfriend لقد تابعت موضوعك من اوله وارى انه هنالك تقدم ملحوظ وان شاء الله تصلين الى مبغاك قريبا بتشغيل الحاسوب.

اسمحي لي اردت فقط ان اسالك بشان التعامل مع الهاتف النقال والكومبيوتر عن طريق الجافا اردت ان اسالك اذا احرزت تقدم في ذالك او اذا كانت لديك صوره كيف تقومين بهذه الخطوه لاني بصراحه اشتغل على مشروع يتطلب قراءه رسائل من الهاتف النقال عن طريق الكومبيوتر وبعث رسائل ايضا ..... عن طريق ال j2ee لذالك اردت سؤالك ما هي المكتبه التي تستعملينها او تريدين القيام بذالك لانه ما شاء الله اجد انه لديك العلم والاصرار فاذا تفضلت اجيبيني على سؤالي خاصة في مساله قراءه الرسائل لاني عملت بحث صغير ووجدت ان مهمه بعث الرسائل ليست مجانيه وبحاجه الى component فما هو الحال في عمليه القراءه ؟ وشكرا.

أخي المكتبة التي تقرأ الرسائل من الجوال هي smslib و يمكنك تحميلها من الموقع

http://smslib.sourceforge.net/download.shtml

حيث أن هذه المكتبة تحتوي على كلاسات Test لتسهل عليك التعامل مع المكتبة

و هذه المكتبة أيضا تقوم بإرسال رسائل sms إلى الجوال

لرؤية كلاسات الtest موجودة في مجلد اسمه example مساره

SMSLib-Java-v2.1.2\src\java\examples

شكرا جزيلا وبارك الله فيك

ملاحظة بالنسبة للخطاطة السابقة يجب وضع مقاومة على التسلسل مع العازل الضوئي والبطارية لكي لا يعطب العازل لأن الأخ bitofsoul قد نسي ذلك

اقتباس

لم تقل لي ما السبب في أن الحاسوب مرة بيشتغل و مرة لا

لأن مثل هذه الدارة ستحتاج بعد مضخم العمليات إلى ديود كاشف ومكثف لتخزين الجهد اللازم لإقلاع الجهاز ولا بد من إستعمال الريليه لفصل الدارة عن الجهاز كما تم ذكر ذلك سابقاً لكي لا يعاد إطفاءه عند ورود نبضة جرس أخرى.

ومادام أستطعت إستخدام عناصر إلكترونية فيمكنك تطوير عناصر أخرى وعدم إستعمال الريليه ويكون كل شيىء نظامي ،إذا كان تستطيعين التعامل مع العناصر وتوصيلها فسأطرح لك دارة لهذا ،فهل تستطيعين؟؟

اقتباس

ملاحظة بالنسبة للخطاطة السابقة يجب وضع مقاومة على التسلسل مع العازل الضوئي والبطارية لكي لا يعطب العازل لأن الأخ bitofsoul قد نسي ذلك

فعلا :)

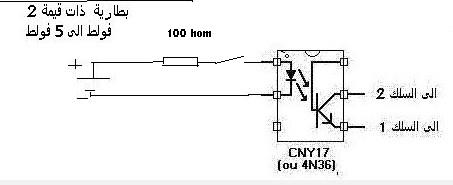

تلاحضون انني اضفت قاطع فقط لكي لا يكون هناك فرق جهد مستمر على الديود مما يترجم و كاننا في ضغط دائم على الزر لل

power on

.

السلام عليكم ورحمة الله بركاته

أخي firass88 لا شكر على واجب

أخويا الفاضلين عبد العزيز اليوسفي و bitofsoul شكرا جزيلا لكما على المتابعة

أخي عبد العزيز اليوسفي نعم أخي تقريبا أستطيع التعامل مع القطع الإلكترونية بس طبعا تكون معاهاdatasheet حتى أتعرف على المداخل والمخارج بس لماذا هذه الدارة هل لمنع اطفاء الحاسوب بعد تشغيله فأنا أرى أنها مرحلة متأخرة دعنا في البداية نشغله -المهم يشتغل لاني و الله بدأت أفقد الأمل لان إلنا 4 أيام بنشتغل فيها من 8 إلى 5- و إذا زبط بعدين بنطور عليه

كتيير منحس معانا الأبأمب شكلنا حنبطل نتعامل معاه لانه فرجنا الدائرة لمهندسين كتير و حكولنا ما فيها مشاكل بس ليش مش راضي يكبر الله أعلم

اقتباس

بس لماذا هذه الدارة هل لمنع اطفاء الحاسوب بعد تشغيله فأنا أرى أنها مرحلة متأخرة دعنا في البداية نشغله -المهم يشتغل لاني و الله بدأت أفقد الأمل لان إلنا 4 أيام بنشتغل فيها من 8 إلى 5- و إذا زبط بعدين بنطور عليه

كتيير منحس معانا الأبأمب شكلنا حنبطل نتعامل معاه لانه فرجنا الدائرة لمهندسين كتير و حكولنا ما فيها مشاكل بس ليش مش راضي يكبر الله أعلم

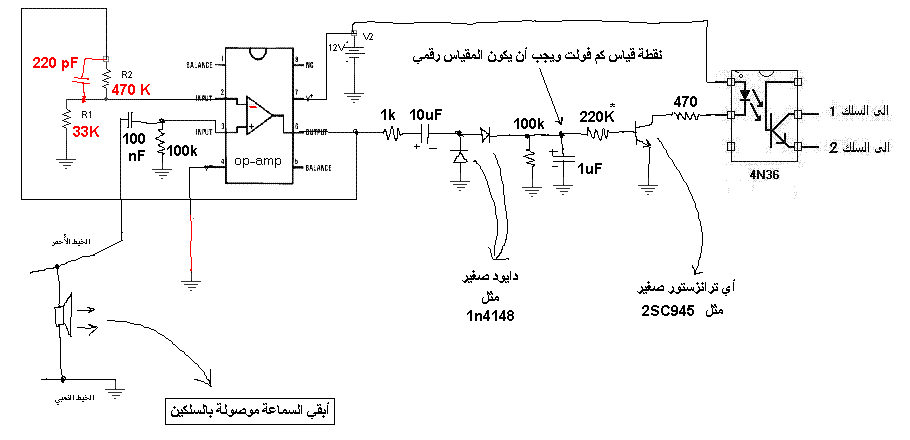

طيب سنبقى على الدارة السابقة ،وهذا تعديل للدارة أرجو أن تجربيها ،ولازم أن تضعي مكثف على دخل المجموعة ومقاومة وتبقي السماعة موصولة بالموبايل ليتم دخول إشارة السماعة الموجبة والسالبة وستجدي ذلك في الرسم :

والله الموفق..

عفوا أخي عبد العزيز اليوسفي بدي أسأل هل pin 4 في الأبأمب بوصلها بالأرضي و ما بوصلها ب -12 فولت و بدي أسأل عن السماعة إللي بين سلكين السماعة الموصوله بالجوال إيش الفايده منها

و هل أكيد هذه الدائرة رح تعطيني جهد ثابت على الدايود لان في بعض الأحيان الأبأمب بدل ما بيكبر بصغر مو عارفين إيش السبب يعني الدائرة تبعتك حتحل هذه المشكله إن شاء الله

أختي dr_sara شكرا جزيلا لك على المتابعة وانا كمان هدا أول تعامل لى مع ربط الموبايل بالحاسوب بس هي الأخوة الكرام ساعدونا فيه بس على فكرة كونك تتحكم في الحاسوب من خلال الجوال عن بعد لكن تكون انت و الجوال و الحاسوب في نفس المكان بيتهيألي كتير اسهل وهدا بتم عن طريق نغمات dtmf بحيث تكون هنالك دائرة الكترونية بتستقبل النغمة و بعدين بتشغل الحاسوب.

أما بالنسبة للتعامل مع القطع الإلكترونيه بيتهيألي إنه ما في مشاكل عادة بكون عندك scematic daigram

تبع القطعة فبكون جنبه في الداتا شيت كل pin و ايش معناها و كيف تتوصل مثلا بكون كاتب على الpin vcc يعتي تروحي توصلي البن على جهد خمسة فولت و البن المكتوب عليها gnd يعني توصليها على الأرضي و لو كان مثلا مكتوب عليها A0 معناها المدخل الأول و o0 يعني المخرج الأول طبعا التسميه بتختلف من datasheet إلى أخرى هو بكون موضح

اقتباس

وكنت حابب اتعرف اكتر عن كيفية تشغيل الحاسب عن طريق voice recogntion

بيتهيألي والله أعلم ما في طريقة ممكن تشغل الحاسوب عن طريق الvoice recognition بحثت كتيييير في النت لما زهقت و ما لقيت اشي و سألت كتير و نفس النتيجة

اقتباس

بدي أسأل هل pin 4 في الأبأمب بوصلها بالأرضي و ما بوصلها ب -12 فولت

وهل عندك 24 فولت ،يكفي 12 فولت وتوصلي pin 4 بالأرضي للدارة السابقة

اقتباس

بدي أسأل عن السماعة إللي بين سلكين السماعة الموصوله بالجوال إيش الفايده منها

أنا ذكرت الفائدة منها : "وتبقي السماعة موصولة بالموبايل ليتم دخول إشارة السماعة الموجبة والسالبة " للمضخم.

اقتباس

وهل أكيد هذه الدائرة رح تعطيني جهد ثابت على الدايود لان في بعض الأحيان الأبأمب بدل ما بيكبر بصغر مو عارفين إيش السبب يعني الدائرة تبعتك حتحل هذه المشكله إن شاء الله

يعني هذه سماعة تانية غير السماعة المشبوكه بالجوال

اقتباس

يعني هذه سماعة تانية غير السماعة المشبوكه بالجوال

السلام عليكم و رحمة الله و بركاته

بصراحة يا اخوان لم ارتاح الى فكرة الامبلي تلك :) , و اتمنى ان تعمل الخطاطة بدونه وذالك فقط بزيادة مستوى صوت السماعة الى اقصى حد و اختيار النغمة المناسبة بحيث كما ذكرت سابقا تكون النغمة مستمرة و غير متقطعة , الان التقطع في هذه الاخيرة و لو كان بسيطا سيسبب اشتغال و انطفاء الحاسوب.

اقتباس

لست متذكر اذا كان بيشغل البرامج ام الجهاز نفسة

لا اضن ذالك dr_sara :) لان اي برنامج كان , سيحتاج الى بيوس والى بروسيسور ليعمل ,اذن كيف سيعمل البرنامج والحاسوب منطفئ ( البيوس والبروسيسور منطفئ). :)

السلام عليكم و رحمة الله و بركاته.

اختي jfriend اتمنى الا اكون قد اكثرت من الخطاطات.

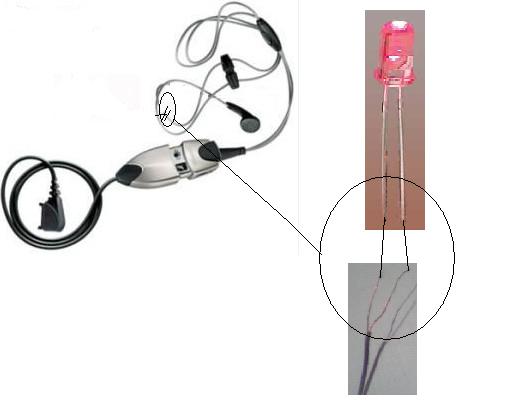

لكن اريدك ان تجربي هاته و هي جد سهلة لكي نعلم مدى قوة الصوت الذي لديكي في ال gsm

اتمنى ان تكون الصورة مفهومة بحيث تلصقين مباشرة مع خيط السماعة led اي كان لونه , و ترفعين الى اقصى حد صوت رنين الجرس , حينها انظري الى ال led هل سيشتعل ام لا.

لا تضعي اي مقاومة معه.

وفقك القادر سبحانه و تعالى
