لدي سمااعات CREATIVE 4.1 و اريد تشغيلها في السيارة .. وعلي حد علمي في اطار هذا الموضوع ان السماعات تحتاج الي 12 AC فولت وليس مستمر DC فهل من حل بدائرة لتحويل بطارية السيارة الـ DC الي AC وكيف ولكم جزيل الشكر :)
سؤال فني حول تحويل من DC الي AC فولت
رائج
يعني يا جماعة 16 زيارة للموضوع ومحدش عارف يحل المشكلة الصغيرة دي .. بصو يا جماعة انا هساعدكو انا معرفش بالظبط البطارية بتاعة السيارة كام فولت بس اعتقد هي كلها تقريبا وبيختلف الامبير وبيبقي يعني 40 و 55 و 70 امبير .. دلوقتي بفرض ان احنا عايزيين نخلي الـ 12 فولت من مستمر DC ونحولهم الي 12 AC ويكون الامبير 2.9 او حتي اقرب قيمة .. انا معرفش هو الموضوع عويص والا لأ بس اعتقد انها عايزة واحد فني انما هي مش صعبة علي اي حال :)
وخلونا نعمل حاجة جديدة بقة ;)
كل الاجهزة الالكترونية تستخدم مصدر DC للطاقة اما ان كان المصدر AC كما في حالتك فأدلك على افضل من ان تاتي بمحول خاص من DC الى AC لانه مكلف ويحتاج مكونات عديدة. الطريقة هي ان تفتح السماعة الى واصل لها سلك الكهرباء وتستخرج الدائرة (الامعاء) وستجد ان المحول موصل على الدائرة ولو تتبعت التوصيلات ستجدها تمر اما على RECTIFIER او DIODES وفي كل الحالات سيكون الخرج الى مكثف كبير نسبيا نقطتا المكثف هي المهمة حيث يمكنك ان توصل DC على هذه النقطة بامكانك قياس قيمة الفولتية بالحالة التشغيلية الطبيعية فلو كانت بحدود 12-15 فولت فهذا يعني انه من الممكن ان توصل 12 فولت السيارة وليس التراكتور(24فولت) مباشرة على هذه النقطة مع مراعات القطبية و الامان اثناء تشغيلك للكهرباء لفحص الفولتية.
تم تعديل هذه المشاركة بواسطة عماد الخليل في 10 يناير 2007 في 13:51
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
لا زياده على رد عماد الخليل
و لكن للعلم بالشئ يمكنك البحث عن Oscillators للتعرف على افضل طرق تحويل ال DC الى AC
تم تعديل هذه المشاركة بواسطة NUCLEAR في 10 يناير 2007 في 17:57
Moore’s Law – “Number of transistors in chips doubles every 18 months”. – Every 10 years, processors are 100 times more powerful.
Gilder’s Law – “Bandwidth grows at least three times faster than computer power”. – Assuming bandwidth doubles every 12 months; every 10 years, it is 1000 times better.
السلام عليكم .

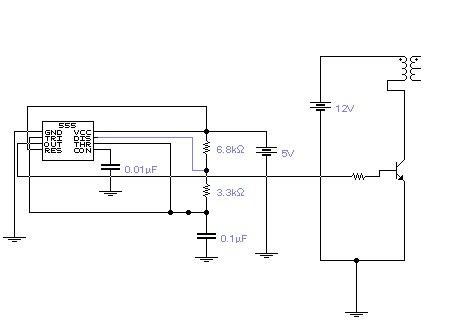

لتحويل DC الي AC يجب خلق تيار متغير على شكل مربع , فالشكل يلعب دورا مهما في التحويل ,لدالك وجب الستعانة بال NE555 و هذه الاخيرة تخلق هذا النوع من الاشارات.
بالاظافة الى ذالك يجب تضخيم هذه الاشارة وذلك بواسطة ترانزيستور , وليس اي ترانزيستور :) بل يجب استعمال TR ذو قدرة عالية لكي يتحمل التيار العالي الذي سوف يمر منه , ومن تمة سوف تعبر هذه الاشارة وشيعة التحويل. حسننا ربما تتسائلون لماذا وشيعة التحويل , وساجيب بانها تساعد على عزل الدارتين و لكي يبدو التيار الناتج في الوشيعة التانية على انه ات من مصدر تغذية رئيسية
. انظر الصورة المرفقة.
والله ولي التوفيق.
كلام الأخ عماد الخليل ذهب
الأخ bitofsoul طريقة صعبة ومكلفة وتحتاج لموجة جيبية وليست مربعة
السلام عليكم ورحمة الله.
بالفعل اخي عبد العزيز فالامر حقاا كما ذكرت ويحتاج الى خطاطة جد مفصلة لهذا الشان, كما انه يصعب ايجاد امثال هذه الخطاطات على النت , وحتى ان وجدها الشخص , يصعب ايجاد بعض المركبات الاكترونية او الكهربائية :) .
لهذا التجات الى رصيدي المعرفي المتواضع في هذا المجال , فعلمت انه من الصعب خلق تيار متناوب جيبي كامل انطلاقا من تيار مستمر , لهذا فكرت في التيار المربع , فهو عند حقنه فى الوشيعة الاولى , يخرج لنا تيار شبه اقول شبه :) متناوب , لانه عندما نحلل القوس او المنحنى المنعرج رياضيا نجد انه مركب من قطع مستقيمية بالغة الصغر, اذن فكلما دققنا في امر هذه المربعات الكترونيا , حالفنا الحظ في انتاج تيار متناوب جيبي , وهذا متعلق بطبيعة الحال بنسبة تذبذب تيار الدخل , وبمدى جودة وشيعتي التحويل.
فالخطاطة التي وضعت مسبقا هي جد جد مبسطة لهذا المبذا , لذالك لم اذكر اسم الترازيستور ولا اسم المحول ليبقي هذا الموضوع مفتوح للبحث والنقاش.
اعاننا واعانكم الذي لا يستعان الا به , اعانكم المولى عز وجل.
السلام عليكم.
إذا بهمك الموضوع أخ bitofsoul ، بعطيك دائرة صممتها من زمان مع الترنس التحريضي
طيب فين راحت الOscillators ؟ :D
Moore’s Law – “Number of transistors in chips doubles every 18 months”. – Every 10 years, processors are 100 times more powerful.
Gilder’s Law – “Bandwidth grows at least three times faster than computer power”. – Assuming bandwidth doubles every 12 months; every 10 years, it is 1000 times better.
السلام عليكم.
طبعا اخي عبد العزيز :) يهمني الامر ,وحتى ان لم اكن احتاجها الان , ساحتاجها في المستقبل ان شاء الله انا متاكد من هذ, فما اجمل ان نستعمل خطاطة مصممة عربيا.
اشكرك مرة اخري سيد عبد العزيز.
السلام عليكم.
سلام اخي NUCLEAR
:D فعلا اين ذهبت الOscillators
هي دائما معنا :) فقط كلمة " Oscillators" تستعمل كثيرا في مجالات الراديو و الديجيتل , ففعلا هي لها نفس المعني لل dc/ac وكلتاهما يستعملان لشرح التحويل من تيار تابت الى تيار متغير لكن تبقي الاخيرة اي dc/ac تستعمل لغرد التغذية.
عفوا"لغرظ" وليس "لغرد" :)
اذا فين راح الSwitched Mode ؟ :D
Moore’s Law – “Number of transistors in chips doubles every 18 months”. – Every 10 years, processors are 100 times more powerful.
Gilder’s Law – “Bandwidth grows at least three times faster than computer power”. – Assuming bandwidth doubles every 12 months; every 10 years, it is 1000 times better.
مادام يهمك الأمر ، سأضع الدائرة هنا ، ولكن إنتظرني لأنني عملت بهذا الأمر من أكثر من سبعة سنين على ما أتذكر
سأبحث عنها في مخططاتي القديمة ، إنتظر الرد..
وبالنسبة لل Oscillators لم أستخدم في الدائرة توليد تردد ولكن أستخدمت التحريض من الترنس نفسه.
سلام على كل من اتبع الهدى.
نعم يا صديقي العزيز , يا عبد العزيز , اتفهم الامر , فانت لست مطالب بان تضع الخطاطة اليوم او غذا,خذ وقتك اخي.
اخي NUCLEAR :D لا فعلا :) كلمة "Switched Mode" تفيذ حقا بالغرظ , و اشكرك عليها , لاني كنت محتاج الى زيادة معلوماتي فيما يخص Switched Mode inverter والتي هي موضوع كلامنا منذ البداية , فقط احتاجها شخصيا للبحث عن خطاطات من 12v مستمر الى 110v او 220v متناوب مع العلم انه ممكن الحصول على هذا المحول من الاسواق الا ان حب الفضول يراودني دائما لطريقة عمل هذه الاجهزة :) .
شكرا عزيزي NUCLEAR .
وجدت المخطط أخي bitofsoul
وسوف أجد سكنر لأسحبه عليها وأحمله هنا
الله يكرمك اخي.
bitofsoul كتب:سلام على كل من اتبع الهدى.نعم يا صديقي العزيز , يا عبد العزيز , اتفهم الامر , فانت لست مطالب بان تضع الخطاطة اليوم او غذا,خذ وقتك اخي.
أخى الفاضل أنا أعمل فى مجال اللإلكترونيات منذ 30 عاما ولم أرى أبدا سماعات بها دائرة صوت تعمل ac ولكن الفولت يدخل إن كان 12 او15 او 18 او24 وهذا أكبر فولت قابلنى حتى الآن فى سماعات الكميوتر ويحول إلى dc حتى تعمل دائرة الصوت والتكبير
والله أعلم
السلام عليكم.
فعلا سيد ashraf0 ,فلقد انتابتني نفس الفكرة في البداية عند قراءة موضوع صديقنا overdose لانه هو صاحب هذه الاطروحة, ففكرت ربما يكون لهذا النوع من التحويلات فائذة طاقية , ومردود افضل من لو انها ستتغذى مباشرة من dc.
علي العموم لست متاكد ان كان هذا النوع من التغدية موجه للسماعات ام لا , لقد حاولنا فقط مناقشة اساليب هذه التغذية عامة .
أخي bitofsoul مازلت أبحث عن السكنر سأعطي الورقة لشخص سيسحبها وإن شاء الله بالقريب
يمكن أرسمها على برنامج رسم وأضعها وذلك أسرع
تمت بعون الله تعالى
وأنا أسرعت لك في الموضوع لأنه طال قليلاً وأنا لا أحب ذلك

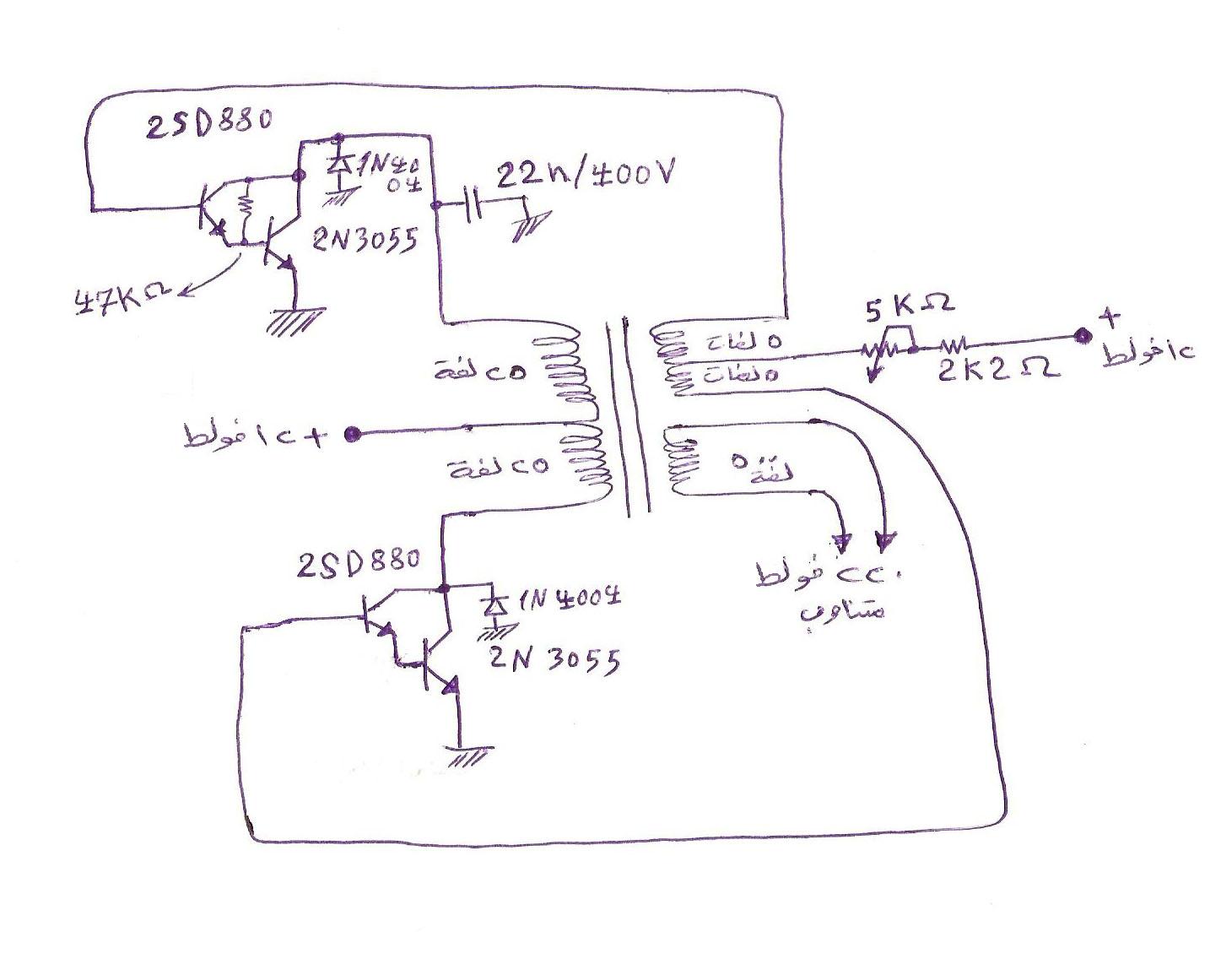

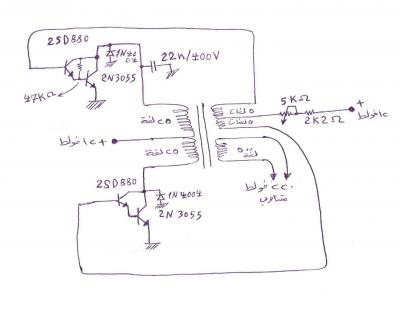

في الصورة المرفقة ستجد ترانزستورين إستطاعة بإسم
2N3055
طبعاً الترانزستورين لا يكفو يجب عليك وصل عدة ترانزستورات مع بعضها على التفرع ويجب تبريدها بمبرد جيد
أتذكر في هذه الدارة حيث إستخدمت للملف 25+25 لفة سلك 2 مم ،أنني وصلت 8 ترانزستورات لكل طرف
يعني كل ترانزستور 120واط *8 يعني يساوي حوالي 1000 واط
والآن يوجد في الأسواق ترانزستورات بإستطاعة أكبر يمكن الإستعاضة بهم عن السابق
خرج الترانزستورات أي المجمع يوصل لهم ديود واحد لحماية الترانزستور من الفولط العكسي الناتج عن الترنس
وستجد ترانزستورين قيادة بإسم
2SD880
يتحكم بهذين الترانزستورين الملفين 5+5 لفة المبينين بالصورة وأيضاً حسب ذاكرتي أن السلك النحاسي لهم كان 3 ديزم
ويجب الإنتباه للوصل خرج الملفين السابقين بالترانزستورين لأن كل ترانزستوز سيتحكم به ملفه الخاص
حيث كل نبضة تخرج من أي ملف يجب عليها تشغيل الترانزستور المناسب
(حسب طريقة لف الترنس من اليمين لليسار أو العكس)
المقاومة 5 كيلوأوم المتغيرة هي التي تضبط الفولت لقاعدة الترانزستورين
ستلاحظ وجود مكثف 22 نانو فاراد ويمكنك وضعه على أحد خرج الترانزستورين وذلك لتحديد أي من الترانزستورين سيبدأ بالعمل أولاً
ملف الخرج للترنس وهو 500 لفة ليعطي 220فولط متناوب وهو بقطر 5 ديزم (على ما أذكر لأنني نسيت منذ ذلك الوقت أن أسجل قطر الأسلاك)
يمكنك إنقاص أو زيادة عدد اللفات للحصول على الفولط المطلوب
تخرج هذه الدائرة (الترنس) 2.5 أمبير للتحكم بالحمل
الترنس الذي أستخدمته هو ترنس براد يعرف ب 1500 فولط أمبير
الدارة بشكل عام وجميع دارات التحويل خطرة ومكلفة أي خطأ بالدائرة تؤدي إلى عطب ترانزستورات الخرج
أخيراً فكرة هذه الدائرة مستوحاة من دائرلت الشواحن الصغيرة 6فولط المعروفة وذلك لتشغيل لمبة نيون 10 واط (أو إثنتان)
ولا تؤاخذني أخي بطريقة الرسم لأنني رسمتها بسرعة
إنتهى..
الأخ ashraf0 كما قال الأخ عماد الخليل هي الطريقة الأنسب
هذه الدائرة ليست فقط لدائرة السماعات التي تتحدث عنها بل هي عامة لتشغيل حمل متناوب على بطارية السيارة 12 فولط

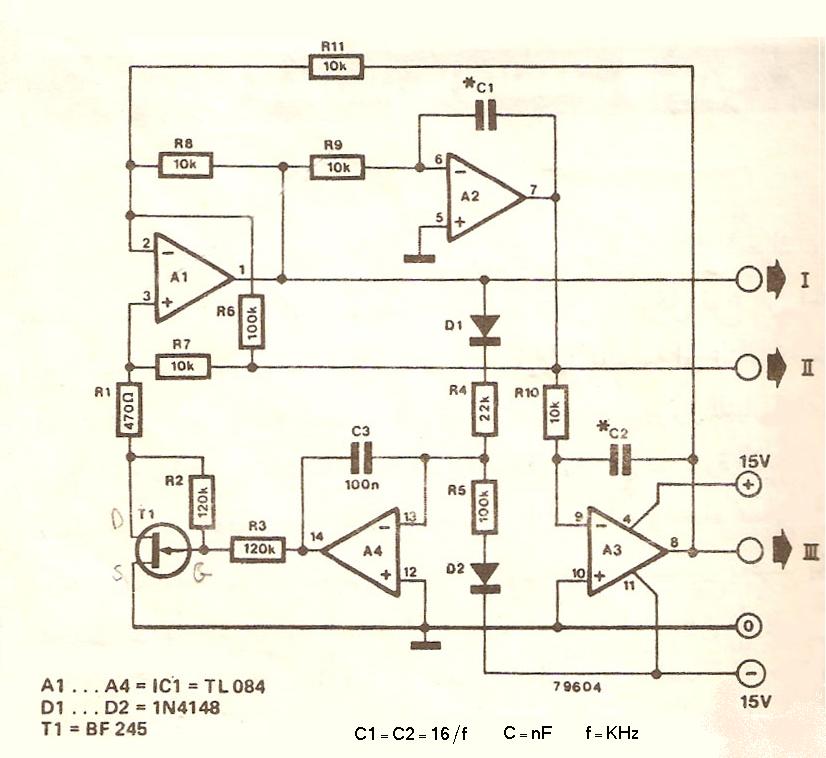

هذه دائرة يمكنك الإستفادة منها فهي تولد موجة جيبية في مخارجها الثلاثة
حيث كتبت على الصورة في الأسفل معادلة الحصول على التردد المطلوب
يعني إذا بدك تردد 50هرتز فيجب وضع المكثفين 300 نانوفاراد تقريباً
وبالتوفيق ..
السلام عليكم.
رائع يا سيد عبد العزيز :) , لقد احببت جدا فكرة هذه الخطاطة , فهي تستخدم اذن التذبذب الذاتي والمتبادل بين الترانزستورين , لا فعلا رائع , الله سبحانه و تعالى وحده يعلم مدى شكري لك والى مجهوداتك.
لقد حفزتي لاعود لهذا العمل بعد ان تركت الامر جانبا مدة زمنية طويلة :) .
اشكرك كذالك على الخطاطة ااتانية , اكيد ساحتاجها هي الاخرى :) .
أنا بخدمتك أخي bitofsoul
الحمد لله أنها أفادتك
مشكور على ردك الجميل
