السلام عليكم جميعا ،
والله إن موضوع التحكم في اتجاه حركة الموتور الـDC قتل بحثا ، ووجدنا الكثير من الحلول ، والتي من أكثرها انتشارا قنطرة H أو H-bridge
وأنا قد استخدمت العديد من الدوائر التي عملت وبشكل صحيح ( طبعا كنت أقيس الجهد بين المجمعين collectors ) ولم انتبه لموضوح التحميل ،
ولكني عندما وصلت طرفي الموتور انخفض الجهد من 15v إلى 0.01v مما لم يوفر الجهد الكافي لدوران الموتور
بيتهيألي السبب هو انخفاض التيار المار في ملفات الموتور ، ماذا ترون ؟

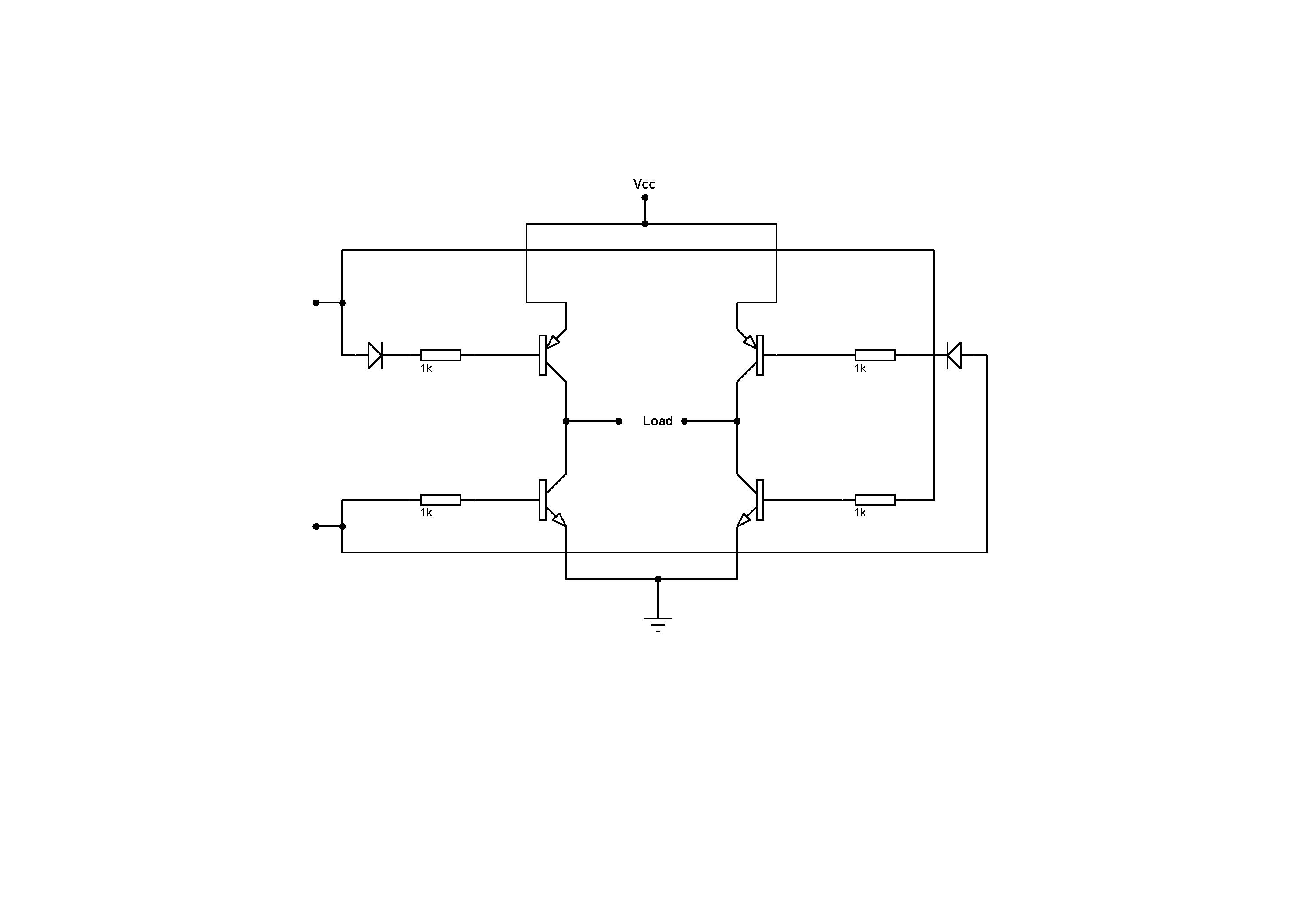

وهذه صورة القنطرة التي استخدمتها
تم تعديل هذه المشاركة بواسطة vision911 في 29 نوفمبر 2006 في 01:58
In this world I love Islam ,Computer ,Communications ,Electronics and
المسلم كالغيث أينما حل نفع
Don't ever trust machines
للرفع
In this world I love Islam ,Computer ,Communications ,Electronics and
المسلم كالغيث أينما حل نفع
Don't ever trust machines
يمكنك اضافه Voltage Follower او Buffer عند خرج القنطره
Moore’s Law – “Number of transistors in chips doubles every 18 months”. – Every 10 years, processors are 100 times more powerful.
Gilder’s Law – “Bandwidth grows at least three times faster than computer power”. – Assuming bandwidth doubles every 12 months; every 10 years, it is 1000 times better.
للأسف قمت بتجربة الـBuffer 74LS244 ، وقمت بعمل emitter follower ولكن المحاولات باءت بالفشل :(
يا ليت لو حد نفذ هذه الدائرة عمليا ووصل عليها الموتور واشتغلت بالفعل فليخبرنا بتجربته ، وجزاه الله خيرا
In this world I love Islam ,Computer ,Communications ,Electronics and
المسلم كالغيث أينما حل نفع
Don't ever trust machines
بارك الله فيك أخى
يوجد عده أسباب
منها أن يكون الإشارة التى يتلقاها الترنزيستور لكى يعمل كمفتاح ليست كافية
أو أنك تستخدم شدة تيار قليلة للغاية
أو أنك لم توصل الدارة بشكل صحيح
و لابد أن تتأكد من الموتور نفسه "كى تبعد الشك عنه"
لا إله إلا الله محمد رسول الله
アッラー以外に神はなし。ムハンマドはアッラーの使徒である
جزاك الله خيرا أخي
1.ولكني جربت الدائرة على Simulator وجربتها عمليا وحصلت على نفس النتيجة ، إذن الموتور بعيد عن الشبهات :)
2.أما الاشارة التي يتلقاها الترنزيستور فهي إما من PIC أو من 7805 على سبيل التجربة وفي كلتا الحالتين أحصل على جهد 3v على الأقل على القاعدة
ولكنني لم أفهم معنى تستخدم شدة تيار قليلة للغاية
أتمنى التوضيح ، وأتمنى أن تنظر في الدائرة الموجودة بمرفقات المشاركة الأولى لمراجعتها
وجزاك الله خيرا
تم تعديل هذه المشاركة بواسطة vision911 في 30 نوفمبر 2006 في 04:31
In this world I love Islam ,Computer ,Communications ,Electronics and
المسلم كالغيث أينما حل نفع
Don't ever trust machines
يا أخى بارك الله فيك أقصد جهد التشغيل الرئيسى للدارة ككل
لا إله إلا الله محمد رسول الله
アッラー以外に神はなし。ムハンマドはアッラーの使徒である
اعتقد ان بالدائرة المرسومة فيها خطأ، فقط استبدل كل دايود DIODE ب INVERTOR و اخبرنا بالنتيجة في كل الحالات لنستفيد او لنواصل البحث عن الحل.
تم تعديل هذه المشاركة بواسطة عماد الخليل في 30 نوفمبر 2006 في 21:32
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
هناك عدة ملاحظات 1. عدم وجود دايودات الحماية
2. انصح باستخدام MOSFET IRF50XX بدلاً من الBJT في مثل هذه الدوائر
BEng , Electronics and communications.
Embedded systems engineer.
Graphics Programmer
عالم الكومبيوتر هو من لديه المعرفة في علوم الكومبيوتر ، الرياضيات ، هندسة الالكترونيات -احمد صالح
على فكرة لو إستخدمت ترنزستورات بور npn & pnp
سيكون أسهل و أسهل
و عندك فى عائلة ال2sc
ما لذ و طاب
بشرط أن تراعى أن تكون الترنزستورات على المستوى المطلوب
يعنى تتحمل فيما لا يقل عن واحد و نصف أمبير كحمل
لا إله إلا الله محمد رسول الله
アッラー以外に神はなし。ムハンマドはアッラーの使徒である
ربما صممت الemmitter follower خطأ
جرب ال Op-Amp و لكن اختر واحد ذو Slew Rate مناسب
Moore’s Law – “Number of transistors in chips doubles every 18 months”. – Every 10 years, processors are 100 times more powerful.
Gilder’s Law – “Bandwidth grows at least three times faster than computer power”. – Assuming bandwidth doubles every 12 months; every 10 years, it is 1000 times better.

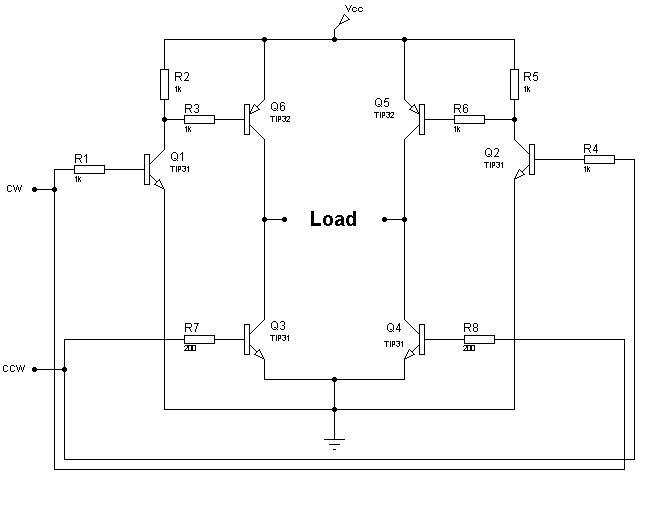

لقيت واحدة تاني على جوووجل ، عدلت فيها شوية وإن شاء الله بتكون الحل الشافي...
أنا عملت Simulation للدائرة ، وهي شغالة 100 100 فاضل التجربة العملية ، معلش أنا كنت ها انفذها النهاردة ، بس النهاردة الجمعة ، ومحلات الـ Components قفلت بدري :^) ، بكرة بقة إن شاء الله
يا ريت لو حد أسرع مني يجربها ويبشرنا ، وبكده يبقى لقينا دايرة H-bridge سليمة تكون مرجع لكل الأخوة الأعضاء في المنتدى :D
In this world I love Islam ,Computer ,Communications ,Electronics and
المسلم كالغيث أينما حل نفع
Don't ever trust machines
الدارة الأولى خطأ كما قال الأخ عماد الخليل
الدارة الثانية صح 100 % وفيها قيادات وإذا لم تنجح فالسبب من عندك أو ربما تستطيع تعديل في دخلها أو في مواصفات الترانزستورات.
ويمكنك إستخدام ريليه بتماسين لعكس حركة المحرك...
الدائرة الثانية تعمل 100% للتو قد انتهيت من تنفيذها عمليا
وتعمل بكفاءة
شكرا لكم جميعا :)
تم تعديل هذه المشاركة بواسطة vision911 في 3 ديسمبر 2006 في 03:02
In this world I love Islam ,Computer ,Communications ,Electronics and
المسلم كالغيث أينما حل نفع
Don't ever trust machines
يأ خى بارك الله فيك لو إنك من مصر
كم كان سعر الترانزيستور الذى إستخدمته و من وين أتيت به بالضبط
لا إله إلا الله محمد رسول الله
アッラー以外に神はなし。ムハンマドはアッラーの使徒である
والله أنا جبته من المنيا الواحد بـ 2.5 جنيه
أكيد هتلاقيه في النخيلي أو الجمال أرخص (ربع التمن)
تحياتي :D
In this world I love Islam ,Computer ,Communications ,Electronics and
المسلم كالغيث أينما حل نفع
Don't ever trust machines
well done mero(vision 911)
Creative as usual ;)
thanks muns ;)
In this world I love Islam ,Computer ,Communications ,Electronics and
المسلم كالغيث أينما حل نفع
Don't ever trust machines
شكرا لك أنا كنت أريد أن أطمئن أنه موجود فى هذه الدولة
أكيد سوف أجده فى باب اللوء
لا إله إلا الله محمد رسول الله
アッラー以外に神はなし。ムハンマドはアッラーの使徒である
بسم الله الرحمن الرحيم
يا اخى العيب واضح جدا عندك فى الدائره
انت اكيد موصب ترانزستورات بو ر
ترانزستور البر بيحتاج على الاقل 100 الى 1000 مللى امبير على القاعده علشان يشتغل مفتاح صح
الدائره اللى انت راسمها دى على اساس انك مشغل ترانزستورات صغيره bc337 ,bc327
عموما انت الان ابعت ليه اميل وانا هبعت لك الرسمه الصح
بس اعرف الاول انت عاوز تشتغل على كام فولت والموتور هيحتاج اد ايه امبير
وإن شاء الله هرد عليك بسرعه
