السلام عليكم
نريد ان نتحكم باليدات او لمبات او محركات با IR
هل يمكن وكيف ذلك خطر ببالي هذه الفكرة فكيف تصبح دارة
مرسل ومستقبل تحت الحمراء شي جميل
مغلق
عفوا أخي..
تريد التحكم عبر منفذ الطابعة أم عبر الأشعة التحت حمراء أم كلاهما؟

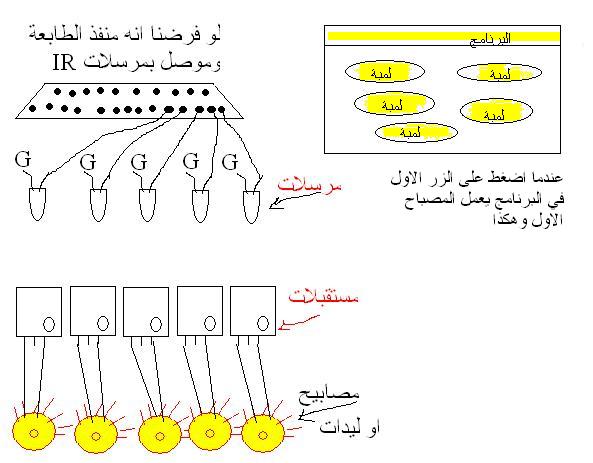

الرسمة التي أرفقتها توضح أنك لم تتعامل مع الأشعة تحت الحمراء من قبل..
أدعوك للاطلاع على الدارة التالية:
http://www.theteck.com/circuit_remote1.htm
وهذا هو ملف المخططات النظرية:
ومن يتق الله يجعل له مخرجا
]
شكراً اخ عبدالله ولكن انا قصدي انو نوصل المرسلات IRبمنفذ الطابعة واللمبات موصلة بالمستقبلات
ونعطي امرمن الحاسوب من الرنامج بتشغيل فيقوم مرسل الIR بأرسال امر الى المستقبلة ويشغل اللمبة وهكذا
طبعاً اذا كانت اكثر من مرسلة ومستقبلة لازم ما يكون هناك تضارب
اخي الطريقة سهلة نوعاً ما

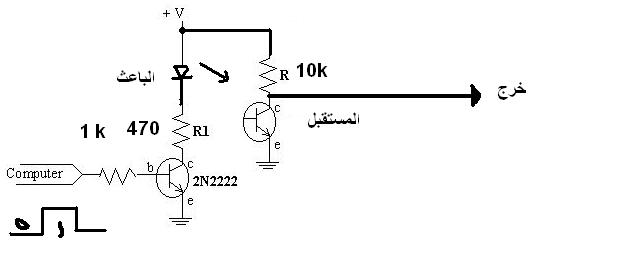

تستطيع توصيل الباعث عن طريق مقاومة و جهد 5 و متوصلة علي ترانزستور كمفتاح 2n2222 لكل باعث و تفتح و تقفل الترانزستور عن طريق منفذ الطابعة . و المستقبل عبارة عن Photo transistor و علي المجمع و هو خرجه تستطيع ان تصله باي دائرة اخري ، و لكن هناك مشاكل ، يجب ان تكون المساقة قصيرة جدا بين الباعث و المستقبل ، ايضا لتشغيل عدد من المستقبلات قد يحدث تداخل ((ممكن حله برمجياً )) .. لذا هناك حل افضل بالنسبة للمسافة و هو عمل Modulation تعديل علي الباعث بحيث انها تطفي و تشتغل بمعدل 40 هرتز و هناك مستقبل مخصص لذلك و هو الموجود بالتلفزيون .
BEng , Electronics and communications.
Embedded systems engineer.
Graphics Programmer
عالم الكومبيوتر هو من لديه المعرفة في علوم الكومبيوتر ، الرياضيات ، هندسة الالكترونيات -احمد صالح
شكراً والله يوفقك
طيب ممكن رسم وكذلك استطيع ان اعمل مثلا 8 مرسلات و مستقبلة واحدة
ليث واصل الباعث مع مقاومة 10 مع المستقبل انا اريدها لاسلكي يعني مابي وصلة بين الباعث والمقاومة
