اسهل وارخص الطرق لعمل لوحات مطبوعه Printed Circuit PCB

مغلق
بدأه THE LOVER1 في 2 أكتوبر 2006 · 20 رد · 16,847 مشاهدة · في أرشيف المواضيع المهمة
مشاركة: واتساب X فيسبوك تيليجرام
#1 صاحب الموضوع

بسم الله الرحمن الرحيم

اخوانى الاعضاء

اليكم اسهل وارخص الطرق لعمل دوائر مطبوعه و فى مستوى الاحتراف وكانها من شركه متخصصه

الطريقه تعتمد على طبع الLAYOUT للدائره على ورق مصقول بأستخدام طابعه ليزر ثم وضع الورقه على البورده النحاس بعد تنذيفها جيدا من اى شوائب او اوساخ تكون على اللوحه ثم بعد ذلك يتم كوى الورقه على اللوح النحاسى باستخدام مكواه الملابس لفتره قصيره وبدرجه حراره بين درجه حراره كوى الصوف والحرير

بعد اكتمال انتقال الحبر من الورقه الى الى اللوح النحاس يتم وضع البورده بعد ان تبرد فى حوض به ماء فاتر وصابون لازاله الورقه

بعد ذلك يتم وضع اللوحه فى حوض به حمض كلوريد الحديديك 3 لازاله النحاس

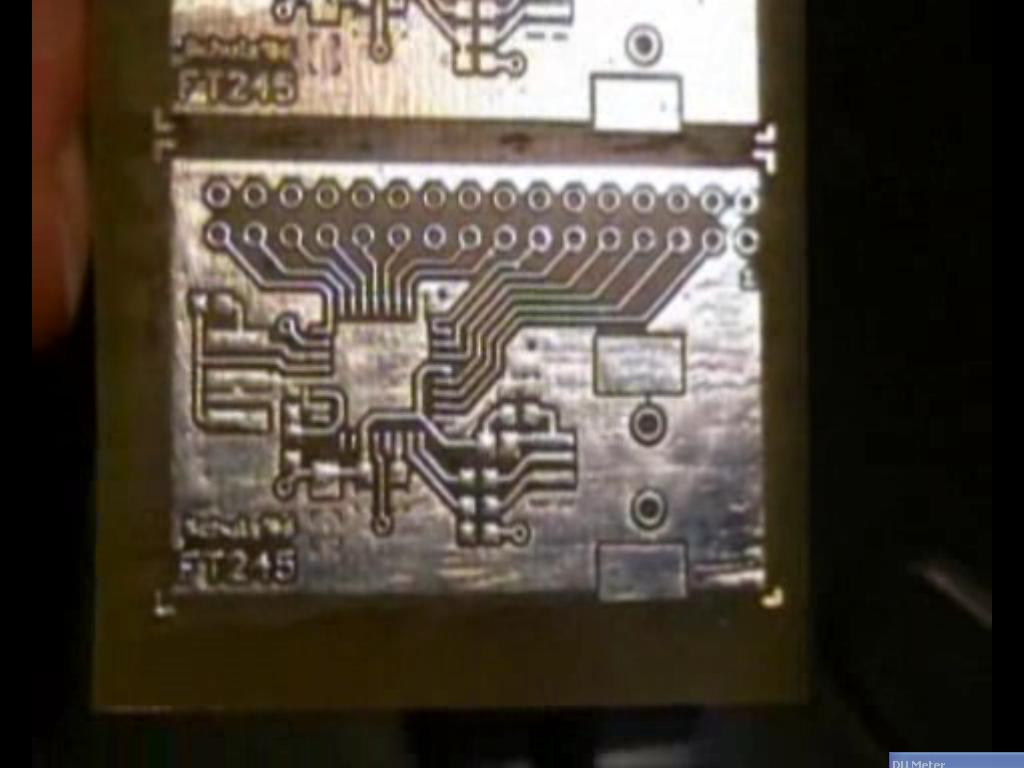

بعد اكتمال عمل البورده يتم ازاله الحبر باستخدام سلك الومونيوم الذى يستخدم فى تنظيف الاوانى او باستخدام اسيتون للتنظيف بعد ثقب اماكن المكونات على البورده يصبح لديك دائره مطبوعه بكفاءه المحترفين

واليكم ملف فيديو يشرح الطريقه بصيغه RM

ملف الفيديو



تم تعديل هذه المشاركة بواسطة THE LOVER1 في 2 أكتوبر 2006 في 21:43

Electronics & Communications Engineer

موقعى الجديد

زيارة موقعي

#2

ما الامر يا اخوان هل الموضوع لا يعجبكم ارجو ان تضعوا ارائكم ومقترحاتكم

وشكرا

Electronics & Communications Engineer

موقعى الجديد

زيارة موقعي

#3

شكراً جزيلاً أخي الكريم وأنا بحاجة ماسة لمثل هذا الموضوع

لكن الرابط لا يعمل فأرجو إعادة رفع الملف.

وشكراً.

#4

بارك الله فيك, قمت بتحميل الملف وهو يعمل, شكرا لك.

سأتغيب عن المنتدى وستكون لي زيارات خفيفة بين الحين و الحين

يا صاحب الهم إن الهم منفرج.....................أبشر بخير فإن الفارج الله.

اليأس يقطع أحيانا بصاحبه..........................لا تيأس فإن الكافي الله.

الله يحدث بعد العسر ميسرة.........................لا تفزعن فإن الصانع الله.

إذا بليت فثق بالله وارض به...................فإن الذي يكشف البلوى هو الله.

و الله ما لك غير الله من أحد.......................فحسبك الله في كل لك الله

أخوكم مراد


#5

السلام عليكم ورحمه الله و بركاته

أخى بارك الله فيك ماذا تقصد بورق مصقول

لا إله إلا الله محمد رسول الله

アッラー以外に神はなし。ムハンマドはアッラーの使徒である

#6

أرجو وضع الملف على موقع آخر لأتمكن من التحميل

وشكراً

#7

رعفت الفيديو الى موقعي

http://suleihi.arab-elec.net/platinen.zip

والباسورد

arabteam

الخيل والليل والبيداء تعرفني ::: والثور والبغل والاغنام والبقرُ

#8

اخى المقصود بالورق المصقول هو نوع من انواع ورق الطباعه يكون لامع وهو قريب بعض الشىء من الورق اللى يستخدم فى المجلات

Electronics & Communications Engineer

موقعى الجديد

زيارة موقعي

#9

مشكور أخي الكريم

#10

جارى التجربة

جزاك الله خيرا

لا إله إلا الله محمد رسول الله

アッラー以外に神はなし。ムハンマドはアッラーの使徒である

#11

جربت هذه الطريقه منذ سنوات وهى صعبه ونسبه نجاحها منخفضه جدا !

Moore’s Law

– “Number of transistors in chips doubles every 18
months”.
–  Every 10 years, processors are 100 times more
powerful.

Gilder’s Law

– “Bandwidth grows at least three times faster than
computer power”.
– Assuming bandwidth doubles every 12 months;
every 10 years, it is 1000 times better.
#12

مشكور أخي جربت الطريقة وكانت النتائج مرضية جداً وخاصة أني قمت بالتجربة على دارة معقدة.

#13

اتمنى تكون طريقه ناجحه لانى باتخنق من الحمض وقرفه وكمان لما يتسكب على الحاجه بيبهدل الدنيا

المهم متفكرونيش بيه لانى متعقد خالص من الحمض

هههههههههه

مشكور أخى وجارى تحميل الفيديو

#14

والله الطريقة جميلة جداً وسهله وأنا جربتها وكانت النتيجة رائعة

بس فيه ملاحظة

أنا استخدمت ورق عادى A4 أبيض

وبعد وضعه فى المياة بدأ فى الذوبان بس لاحظت بعدعده مرات أن الحبر الموجود على سطح النحاس بدأ بتشرب الماء هو الآخر

مع العلم أن الحبر ده عبارة عن بلاستيك وبرادة حديد لزوم عمليه الطباعة وعند التسخين ينتقل من الورقه للنحاس

وسبب هذا التشرب أن الحمض قد طال بعض أجزاء من اللوحة لم يكن من المفترض أن يحدث بها تأثير

ولكن هذا التأكل لم يصل لحد الفصل ولكن السطح لم يكن ناعم تماماً ولكن لا بأس به ويصلح تماما بدون أى عيوب

والف شكر على الطريقة وبالتوفيق إن شاء الله

#15

طريقة روعة بجرب بس يخلص تحميل الفديو

جزاك الله عنا خيراً

اطلب العلم من المهد الى اللحد

#16

العفو اخوانى وارجو ان تنتفعوا بهذه الطريقه حيث اننى استخدمها دائما ولاتنسونا من دعائكم

Electronics & Communications Engineer

موقعى الجديد

زيارة موقعي

#17

مشكوور على الطريقة الإحترافية وجارى تحميل الملف

#18

هو بس لو نوع الورق ده ليه اسم معين يا ريت تقول لنا عليه

و بعدين ورق المجلات ده مابيتباعش فى المكتبات

و تسلم على الطريقة

Formerly PYTHON

الراجل الحر .. حر و لو زمانه جار

يمشى ف طريقه .. لا يخشى الشوك ولا لحجار

#19

شكرا على هذه المشاركة

#20

الله ينور عليك ياهندسه

منين نحصل على هذا الورق

#21

اخوانى انا استخدمت نوعين من الورق احدهما ورق الكلك ولكن لم يظهر كفاءه جيده

والاخر يسمى ورق كوشيه وهو اللى يستخدم فى المجلات ووجدت بسهوله فى اى الاماكن التى تقوم بعمل مذكرات للطلبه ممكن تيال اى مطبعه عليه وانا عن نفسى اشتريت شويه ورق حوالى 20 ورقه بحوالى 1.5 جنيه

وهو متوفر وقد اثبت كفاءه ممتازه

Electronics & Communications Engineer

موقعى الجديد

زيارة موقعي
