يا شباب عندي شبكة فيها عدد من الروترات
يوجد في الراوتر الرئيسي NAT وهذا بسبب عدم القدرة على الاتصال من اي جهاز ضمن الشبكة الى الاجهزة الاخرى بسبب NAT
يمكنني توضيح ذلك بشكل أكبر إذا كان هناك شخص لديه خبرة في NAT
مشكلة الاتصال بإجهزة في شبكة NAT
مغلق
أخ مصعب ...
اتفضل اطرح مشكلتك كاملة.
بس كبداية ... لا علاقة بال Network Address Translation بعدم قدرة الاجهزه بين ال Subnets لرؤية بعضها البعض ... الموضوع بيعتمد على Router Configuration ... و ال Routing Tables....
It's hard to stay in such ridiculous situation
مصعب غيلان كتب:يا شباب عندي شبكة فيها عدد من الروتراتيوجد في الراوتر الرئيسي NAT وهذا بسبب عدم القدرة على الاتصال من اي جهاز ضمن الشبكة الى الاجهزة الاخرى بسبب NAT
يمكنني توضيح ذلك بشكل أكبر إذا كان هناك شخص لديه خبرة في NAT
كم شبكة عندك؟ او بعبارة أخرى كم subnet عندك.. في أغلب الأحيان يكون عندك فقط واحد.. يعني شبكة المنزل او العمل.. مثلا 192.168.1.0/24 -- مثلا -- و عندك شبكة أخرى وهي شبكة التي من خلالها تتصل بالإنترنت.. والNAT في الراوترات الصغيرة المنزلية يتم تطبيقه تلقائيا بين هاتين الشبكتين.. اما الإتصال بين الأجهزة المحلية التي تحمل رقم IP في المجال 192.168.1.0/24 فلا تتأثر بالNAT إطلاقا..
لكن لو عندك اكثر من شبكة محلية.. مثلا عندك 192.168.1.0/24 و 192.168.2.0/24 وطبقت NAT بينهم حينها قد تحدث مشاكل عدم إتصال مثلا برنامج الـNetMeeting لن يعمل لأسباب متعلقة بطبيعة عمل الـNAT
خبرنا تصميم الشبكة عندك.. السؤال مش واضح.. هل الأجهزة التي لاتتصل مع بعضها البعض كلها موجودة في الشبكة المحلية في نفس الـsubnet؟ إذا كان هكذا فليس بالNAT علاقة..
لكن لو عندك الأجهزة متفرقة بين subnet منفصلة حينها يمكن NAT لكن ليس بالضرورة
التوضيع ضروري لان البلورة السحرية معطلة
إذا نفعتك أحد مشاركاتي فأدع بظهر الغيب لوالداي بالصحة والسلامة والسعادة وطول العمر وأن يكون هذا زيادة لهما في كل خير.
before asking: smart questions how-to
اقتباسلكن لو عندك اكثر من شبكة محلية.. مثلا عندك 192.168.1.0/24 و 192.168.2.0/24 وطبقت NAT بينهم حينها قد تحدث مشاكل عدم إتصال مثلا برنامج الـNetMeeting لن يعمل لأسباب متعلقة بطبيعة عمل الـNAT
فعلا أنا عندي أكثر من شبكة بينها Routers وهذه الشبكات مجتمعة ترتبط براوتر رئيسي يحوي NAT للخروج الى الخارج كأنها Subnet واحد
والمشكلة هي في شبكة WAN الداخلية لاني لا استطيع الوصول لاي جهاز ضمنها بسبب وحود NAT في المركز الرئيسي والذي يقوم مباشرة إما بتغيير IP أو انه يعمل له Route الى الخارج .
وانا هنا لا اتحدث عن الشبكة LAN الان الوصول لها لا غبار عليه.
لولا سرية هذه الشبكة لاعطيتكم صورة توضح ذلك أكثر ، دعنا أولا نعرف ما هي الحلول الممكنه للتواصل داخل الشبكة
إن شاء الله غدا سأحاول اعطاء صورة قريبة
تم تعديل هذه المشاركة بواسطة مصعب غيلان في 13 أغسطس 2006 في 17:56
مصعب ...
سؤالك غير واضح يا ريت ترفق رسم كروكي للشبكة
وهل المشكلة ظهرت فجأه ولا منذ بداية التصميم
اعطي IP range لل internal & external على الراوتر ويا ريت لو تقدر show run من على الراوتر
اشرح بأستفاضه عشان نقدر نساعدك...
"وَمَا تَدْرِي نَفْسٌ مَّاذَا تَكْسِبُ غَداً وَمَا تَدْرِي نَفْسٌ بِأَيِّ أَرْضٍ تَمُوتُ إِنَّ اللَّهَ عَلِيمٌ خَبِيرٌ"
صدق الله العظيم
اقتباسوالمشكلة هي في شبكة WAN الداخلية لاني لا استطيع الوصول لاي جهاز ضمنها بسبب وحود NAT في المركز الرئيسي والذي يقوم مباشرة إما بتغيير IP أو انه يعمل له Route الى الخارج .وانا هنا لا اتحدث عن الشبكة LAN الان الوصول لها لا غبار عليه.
لم افهم هذه الجملة.. شبكة WAN داخلية.. هذا المصطلح للشبكات الكبيرة جدا كالإنترنت فكيف تقول "داخلية".. وثم بعدها تقول لا توجد مشكلة في الLAN.. مع العلم ان الLAN يعني "شبكة داخلية".. يعني الجملة الأولى تقول "الشبكة الداخلية لاتعمل" و الجملة الثانية تقول "الشبكة الداخلية لا غبار عليها".
ايضا انت قلت بأنك لا تستطيع الوصول إلى اي جهاز .. لازم تبين لنا من اين لا تستطيع الوصول إلى تلك الأجهزة.. المصدر مهم جدا.
اقتباسيمكنني توضيح ذلك بشكل أكبر إذا كان هناك شخص لديه خبرة في NAT
ياليت توضح .. النات مش معجزة نازلة من السماء.. انما من ابسط تقنيات الشبكات ولو تريد شرح مفصل ستجد الأعضاء في هذا القسم يجيبونك
إذا نفعتك أحد مشاركاتي فأدع بظهر الغيب لوالداي بالصحة والسلامة والسعادة وطول العمر وأن يكون هذا زيادة لهما في كل خير.
before asking: smart questions how-to
اعتقد انه الوان الداخلية هو احد الفروع المربوطة على سيريال بورت في الراوتر
المشكلة التي اتصورها انه مفيش راوت على الراوتر ال backbone بتاعك للنتورك دي
بمعنى
لو التصميم كالتالي
نتورك داخلية ---سويتش عليه في لان --- راوتر باك بون --- راوتر خارجي
------------------------------------|
-----------------------------------راوتر
------------------------------------|
------------------------الوان اللي مش عارف توصلها
ملاحظة: في الشكل اعلاه راوتر الوان الداخلية مربوط بالراوتر الباك بون بس معرفتش اعملها
مشكلتك انه الاجهزة في الفي لان الديفولت جيت واي هو الانترفيس الداخلي بتاع راوتر الباك بون و انت مش عارف توصل للوان التانية لانه مفيش راوتنج على الباك بون للنتورك التانية لانه الدفولت جيت واي بتاع راوتر الباك بون هو الراوتر الخارجي بتاع الانترنت
اما لو كان الشكل
نتورك داخلية ---سويتش عليه في لان --- راوتر باك بون --- راوتر خارجي
---------------------------------------------------|
--------------------------------------------------راوتر
---------------------------------------------------|
---------------------------------------الوان اللي مش عارف توصلها
ملاحظة : هنا راوتر الوان مربوط بالرواتر الخارجي
ففي هذه الحالة الراوتر الخارجي هو اللي محتاج تعرف عليه راوتنج للوان اللي مش عارف توصلها
اتمنى انه اكون وفقت و البللورة السحرية اشتغلت معايا
تم تعديل هذه المشاركة بواسطة busbar في 14 أغسطس 2006 في 09:24
Mahmoud Magdy
MVP - Exchange Server. MCITP (Windows Server 2008, Exhcange Server 2010,/2007),CCNP, MCTS(OCS 2007 R2, SCCM 2007)
Tech Lead
Ingazat Information Technology
Follow me on twitter: http://www.twitter.com/_busbar
my blog: http://autodiscover.wordpress.com
Link with me on linkedin: http://www.linkedin.com/profile?viewProfile=&key=71027694
or on experts-exchange.com: http://www.experts-exchange.com/M_1426100.html

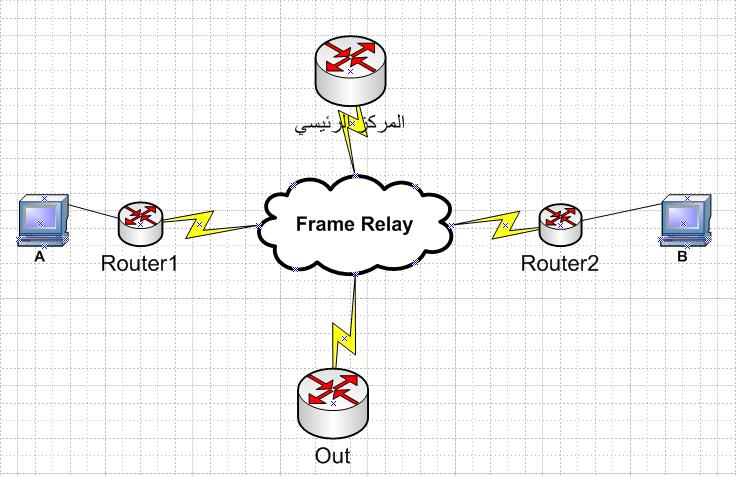

هذه صورة توضح ذلك
وانا اريد الوصول من الجهاز A الى B
والنات موجود في الادارة الرئيسية لكي يخرج IP الى Out
على ان OUT يعتبر الشبكة بكل من Router1 , Router2 والمركز الرئيسي شبكة واحدة
لان النات من المركز الرئيسي يقوم بإخراج عناوين النات الى Out
طبعا المشكلة قائمة منذ بداية التصميم وانا لا استطيع تغيير التصميم
تم تعديل هذه المشاركة بواسطة مصعب غيلان في 14 أغسطس 2006 في 11:49
النات يتعلق بترجمة رقم إنترنت إلى رقم آخر.. يعني private to public مثلا..
والرسمة لا توضح اي ارقام إنترنت.. ياليت لو ترفق أرقام IP شبيهة بالوضع الحالي.. حتى نعلم اين يوجد private و اين يوجد public
إذا نفعتك أحد مشاركاتي فأدع بظهر الغيب لوالداي بالصحة والسلامة والسعادة وطول العمر وأن يكون هذا زيادة لهما في كل خير.
before asking: smart questions how-to
مصعب ..
1- اعطينا شكل ال IPs
2- هل الراوترين للأجهزة A, B شايفين بعض ؟؟
3- يا ريت لو تحط ال Configuration لكل راوتر وامسح اي معلومات تشعر انها سرية
الوضع الحالي لا يمكن لنامساعدتك
"وَمَا تَدْرِي نَفْسٌ مَّاذَا تَكْسِبُ غَداً وَمَا تَدْرِي نَفْسٌ بِأَيِّ أَرْضٍ تَمُوتُ إِنَّ اللَّهَ عَلِيمٌ خَبِيرٌ"
صدق الله العظيم
انا مش شايف لزمة للنات هنا
لانه كل ما عليك هو تعريف راوتنج اما ستاتيك او ديناميك للوصول من a الى B
برضوا الفريم ريلاي بوينت تو بوينت و لا مالتي بوينت
و ايه الراوتنج المستعمل
حالة الوان انترفيس اب و لا داون
يا ريت تشغل Frame relay debugging و تدينا فكرة
Mahmoud Magdy
MVP - Exchange Server. MCITP (Windows Server 2008, Exhcange Server 2010,/2007),CCNP, MCTS(OCS 2007 R2, SCCM 2007)
Tech Lead
Ingazat Information Technology
Follow me on twitter: http://www.twitter.com/_busbar
my blog: http://autodiscover.wordpress.com
Link with me on linkedin: http://www.linkedin.com/profile?viewProfile=&key=71027694
or on experts-exchange.com: http://www.experts-exchange.com/M_1426100.html
